Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
3
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАТУННЫХ СЕТЧАТЫХ ФИЛЬТРОВ
НАИМЕНОВАНИЕ ПАРАМЕТРА
ЗНАЧЕНИЕ
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
Номинальный диаметр DN, мм
20
25
32
40
Условная пропускная способность K
vs
, м
3
/ч
7,20
11
13
15
Номинальное давление PN, бар
20
Рабочая среда
Вода, водный раствор гликолей (до 30 %)
Диапазон температуры без образования пара,
о
С
От -20 до +110
Присоединительная резьба
UNI ISO 228/1
Размер ячейки фильтрующего элемента, мкм
500
Температура транспортировки и хранения,
о
С
От -20 до +50
Средний срок службы, лет
10

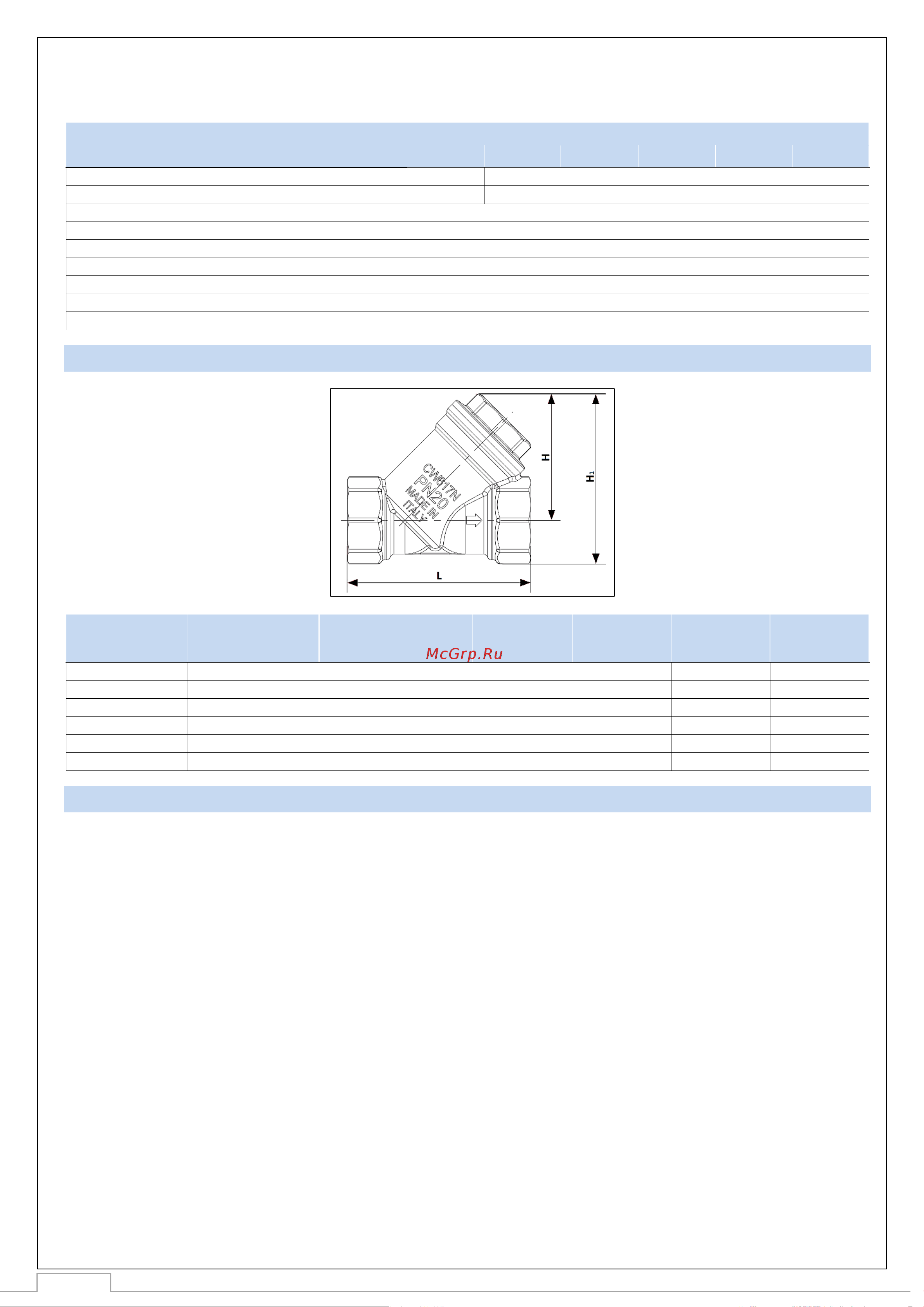

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ
АРТИКУЛ
НОМИНАЛЬНЫЙ
ДИАМЕТР DN, ММ
РАЗМЕР
ПРИСОЕДИНИТЕЛЬНОЙ
РЕЗЬБЫ G, ДЮЙМЫ
L, мм
H
H1, мм
МАССА, КГ
SFW-0011-000015
15
1/2" (ВР)
58
40
53,25
0,135
SFW-0001-000020
20
3/4" (ВР)
70
48
64,6
0,227
SFW-0001-000025
25
1" (ВР)
87
56
76,35
0,372
SFW-0001-000032
32
1 1/4" (ВР)
96
64
87,7
0,535
SFW-0001-000040
40
1 1/2" (ВР)
106
73
100
0,720
SFW-0001-000050
50
2" (ВР)
126
88,5
122
1,140
5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Монтаж латунных сетчатых фильтров STOUT в трубопроводной системе следует производить в
соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП
73.13330.2016).
Монтаж фильтров в трубопроводной системе должен выполняться квалифицированными
специалистами.
Фильтры STOUT должны эксплуатироваться при давлении и температуре, изложенных в
настоящем паспорте.
Фильтр поставляется потребителю полностью подготовленным к работе и не требует
дополнительной регулировки.
Перед установкой фильтра трубопровод должен быть очищен от окалины и ржавчины. Системы
отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы
котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических
взвесей (СНиП 03.05.01).
Фильтры следует располагать в доступных для обслуживания местах.
Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016)
«Внутренние санитарно-технические системы зданий».
Внимание! При монтаже и эксплуатации фильтров STOUT, применение рычажных газовых ключей
категорически запрещено.
