VCI-212. Руководство по эксплуатации 12

АЦДР.202119.004 РЭ

Габаритные размеры

160×122×76 мм

Диапазон рабочих температур

От -50 °C до +60 °C

Относительная влажность воздуха

От 10 % до 90 %

Допустимая нагрузка

Не более 1 кг

Масса

0,5 кг

5.4.2 Монтаж видеокамеры на настельный кронштейн BOLID BR-106:

Ослабьте фиксирующий винт и отсоедините монтажную пластину от кронштейна

(рис. 5.7). Используя монтажную платину, отметьте точки крепления на установочной

поверхности. Просверлите 4 отверстия (диаметр 6 мм, глубина не менее 25 мм) в

установочной стеновой поверхности и вставьте в них дюбели из комплекта поставки

кронштейна.

В случае подключения кабеля видеокамеры сквозь установочную стеновую

поверхность, правильно сделайте и оборудуйте сквозное отверстие в установочной

поверхности для вывода кабеля к видеокамере.

В случае подключения кабеля видеокамеры поверх установочной стеновой

поверхности, вложите кабель видеокамеры в U-образное отверстие монтажного основания

видеокамеры и выведите кабель поверх кронштейна.

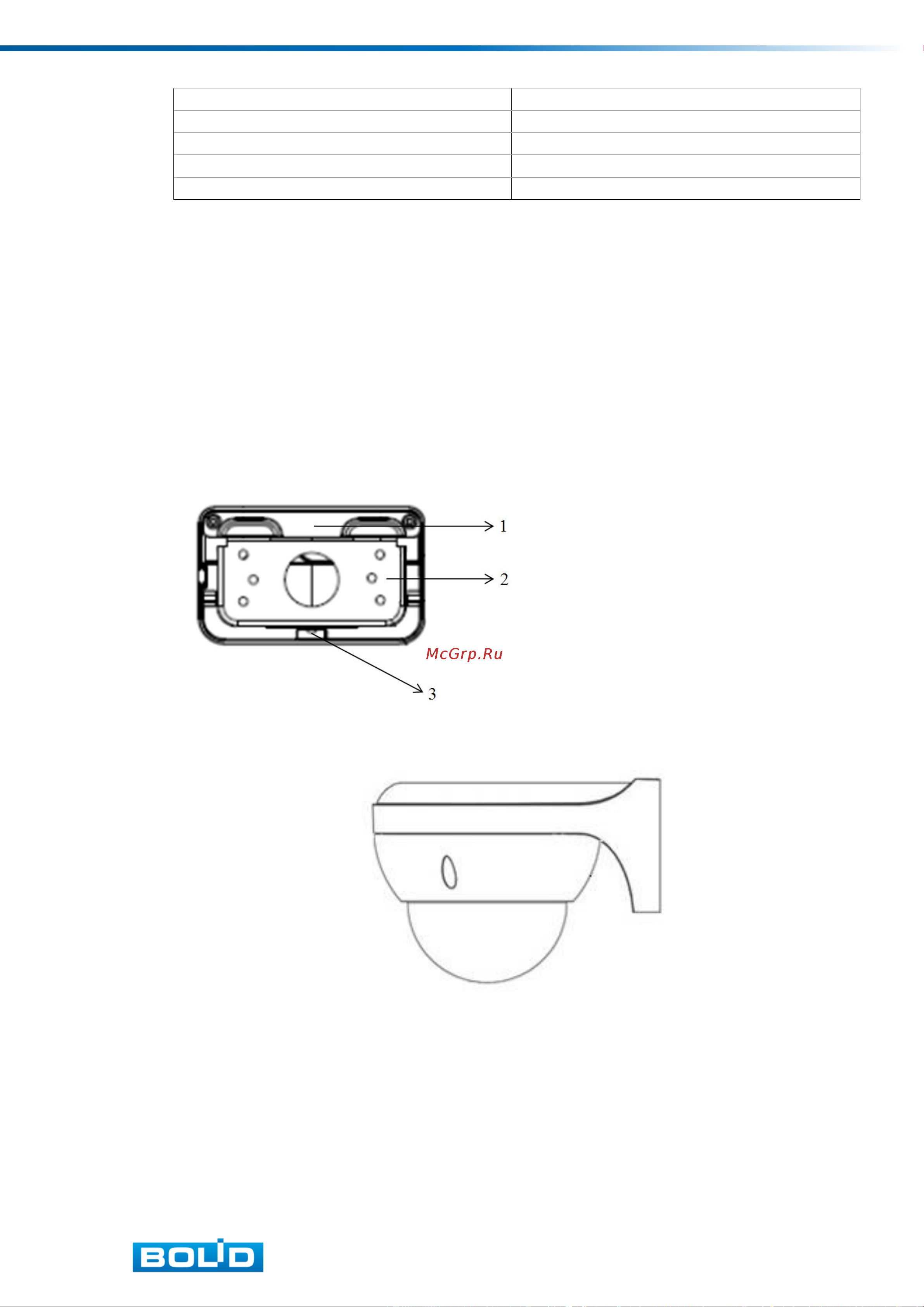

Рисунок 5.7

Рисунок 5.8

Используя шурупы из комплекта поставки кронштейна, закрепите монтажную

пластину кронштейна на установочной поверхности. Присоедините монтажную пластину к

кронштейну и затяните фиксирующий винт.

Снимите корпус видеокамеры. Подключите соединительные провода (разъемы) как

указано в разделе 6 «Электрическое подключение видеокамеры» настоящего руководства.

Неверное соединение может привести к повреждению и/или неправильному

функционированию оборудования. После подключения аккуратно протолкните свободную

длину провода внутрь кронштейна.

−

Кронштейн

−

Монтажная пластина

кронштейна

−

Фиксирующий винт

кронштейна
