VCI-212. Руководство по эксплуатации 13

АЦДР.202119.004 РЭ

Прикрепите монтажное основание видеокамеры к кронштейну (рис.5.1, 5.4, 5.5).

Выполните ориентацию объектива видеокамеры в направлении видеонаблюдения. Наденьте

корпус на устройство и его закрепите винтами к монтажному основанию видеокамеры (рис.

5.1, 5.4, 5.5, 5.8).

6 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ВИДЕОКАМЕРЫ

Для подключения используйте соответствующие провода видеокамеры согласно

маркировке. Схема коммутационного электрического подключения представлена на рисунке

6.1. Неверное соединение может привести к повреждению и/или неправильному

функционированию оборудования. Незащищенное место коммутации разъемов проводов

необходимо защищать размещением и правильным соединением разъемов проводов в

коммутационной коробке (распределительной коробке), отвечающей по конструктивным

пользовательским характеристикам коммутационным коробкам марки BOLID.

−

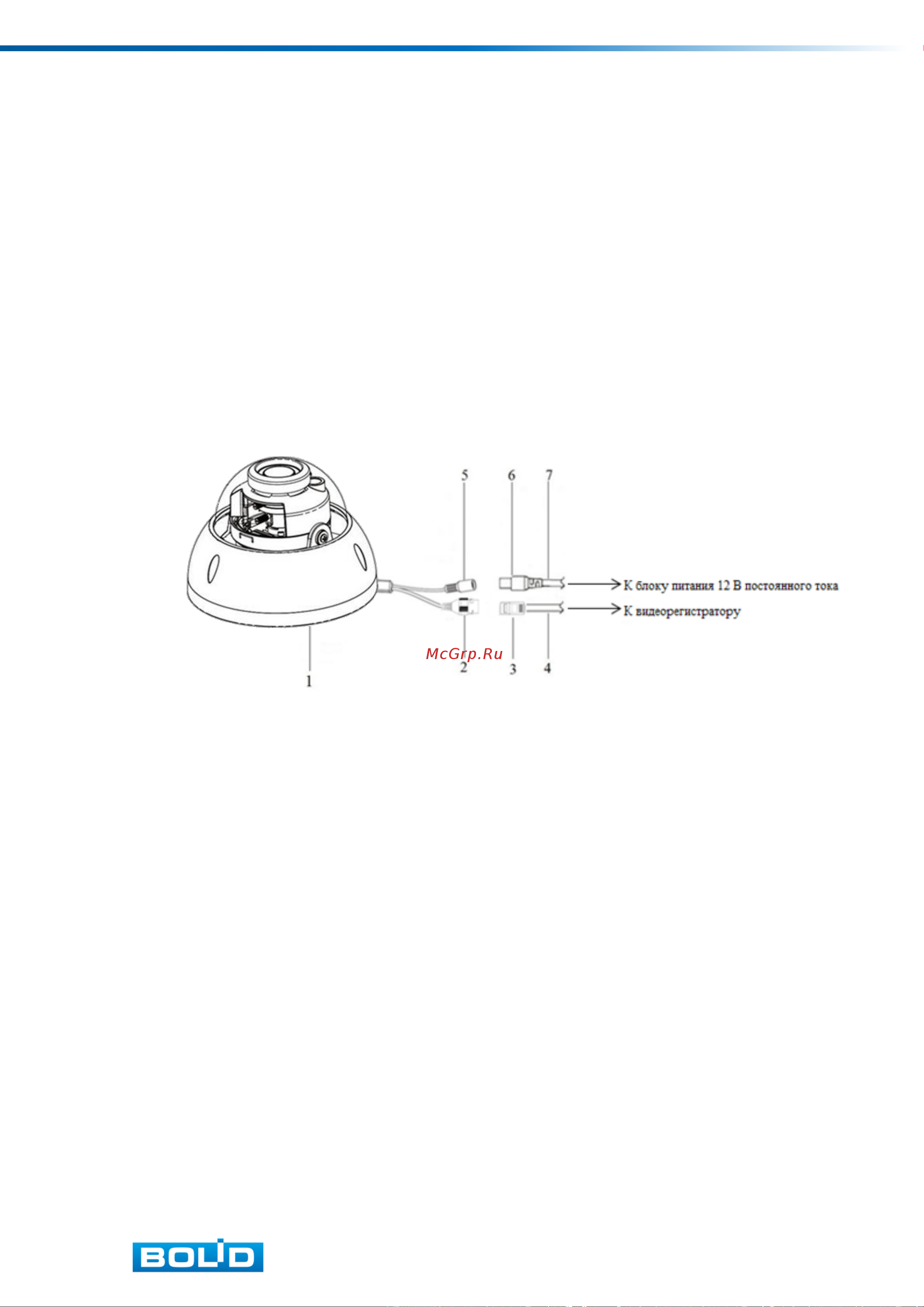

Видеокамера

−

Разъем RJ-45 (гнездо)

−

Разъем RJ-45 (коннектор)

−

Кабель Ethernet

−

Разъем питания (коннектор)

−

Разъем питания (гнездо)

−

Кабель питания

Рисунок 6.1

Подключение видеокамеры может производиться с использованием или без

использования отдельных внешних электронных блоков электропитания видеокамеры

(блоков электропитания). При использовании блока электропитания сначала правильно

соедините блок электропитания с разъемом видеокамеры для внешнего электропитания,

затем правильно подключите видеокамеру к компьютеру используя разъем RJ-45, включите

внешний блок электропитания видеокамеры, включите компьютер, подключенный через

разъем RJ-45 к видеокамере. На видеокамере BOLID VCI-212 нет отдельной кнопки на

корпусе для включения и выключения электропитания видеокамеры, видеокамера

включается автоматически при правильном ее подключении к компьютеру и управляется с

компьютера.

Контроль работы и управление работой видеокамеры производится с помощью web-

интерфейса видеокамеры, путем визуального web-интерфейса видеокамеры отображаемого

на экране монитора компьютера, подключенного к видеокамере. При первом подключении
