5
Таб.1 SFP модули SFP-TP-RJ45(1G), SFP-TP-RJ45(1G)/I, назначение
разъемов.
№
п/п
Назначение
1
Разъем RJ-45, предназначен для подключения сетевых устройств
(скорость передачи данных 1 Гбит/с).
2
Разъем SFP, предназначен для подключения модуля в SFP слот
сетевого устройства (скорость передачи данных 1 Гбит/с)**
** Модуль не поддерживает скорости передачи данных 10/100 Мбит/с.
4.3 Распиновка SFP разъема
20
1
19
2
18
3
17
4
16
5
15
6
14
7
13
8
12
9
11
10

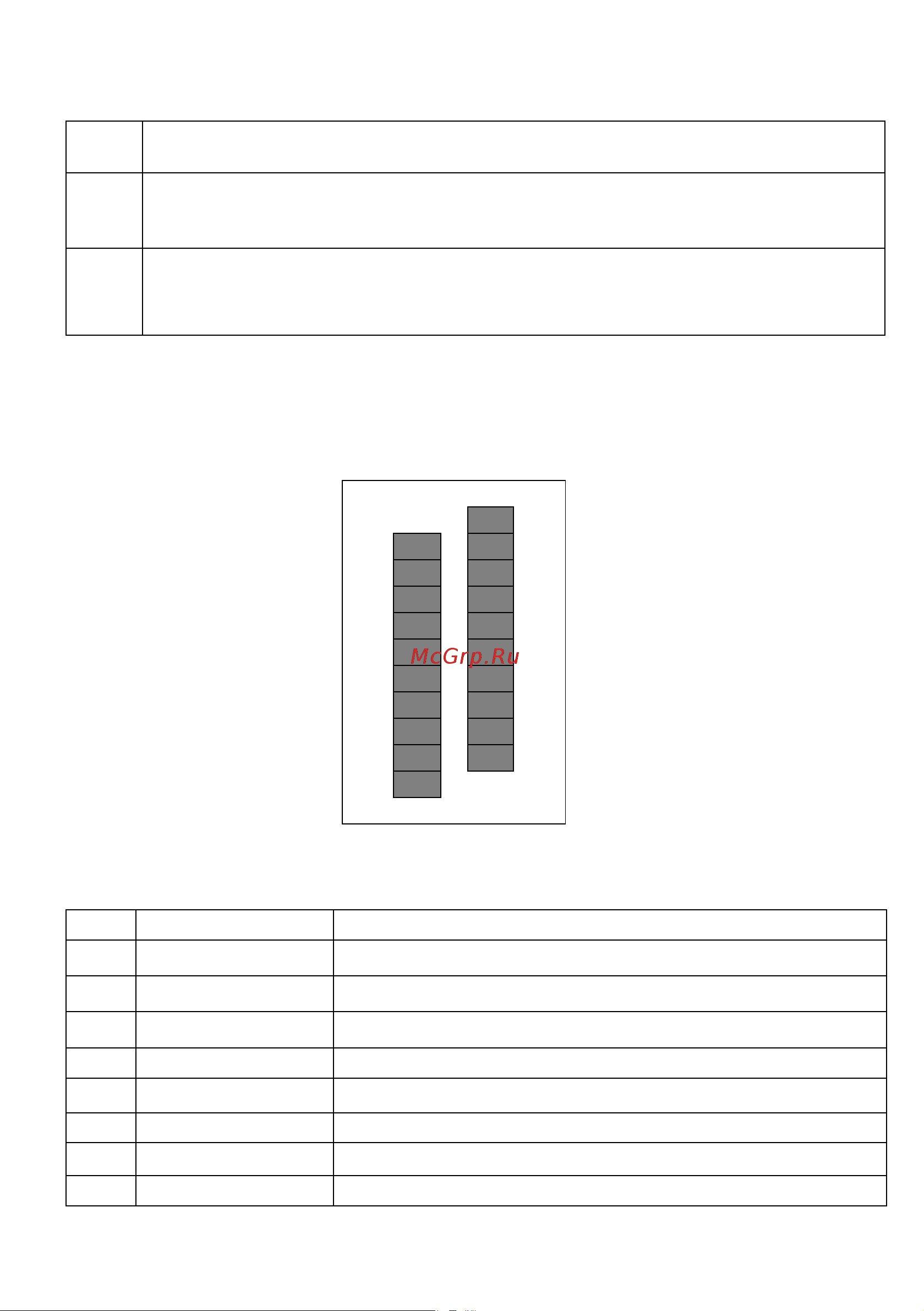

Рис.3 Распиновка SFP разъема
Таб.2 Назначение контактов SFP слота устройств.
PIN
Наименование
Назначение
1
VeeT
Земля передатчика (общая с землей приемника)
2
TX Fault
Индикация неисправности передатчика
3
TX Disable
Отключение передатчика
4
MOD-DEF2
SDA последовательный сигнал передачи данных
5
MOD-DEF1
SCL последовательный синхронный сигнал
6
MOD-DEF0
Индикация наличия трансивера
7
Rate Select
Не используется
8
LOS
Потеря сигнала
