6
PIN
Наименование
Назначение
9
VeeR
Земля приемника (общая с землей передатчика)
10
VeeR
Земля приемника (общая с землей передатчика)
11
VeeR
Земля приемника (общая с землей передатчика)
12
RD-
Инвертированный вывод полученных данных
13
RD+
Вывод полученных данных
14
VeeR
Земля приемника (общая с землей передатчика)
15
VccR
Питание приемника
16
VccT
Питание передатчика
17
VeeT
Земля передатчика (общая с землей приемника)
18
TD+
Вход для передачи данных
19
TD-
Инвертированный вход для передачи данных
20
VeeT
Земля передатчика (общая с землей приемника)

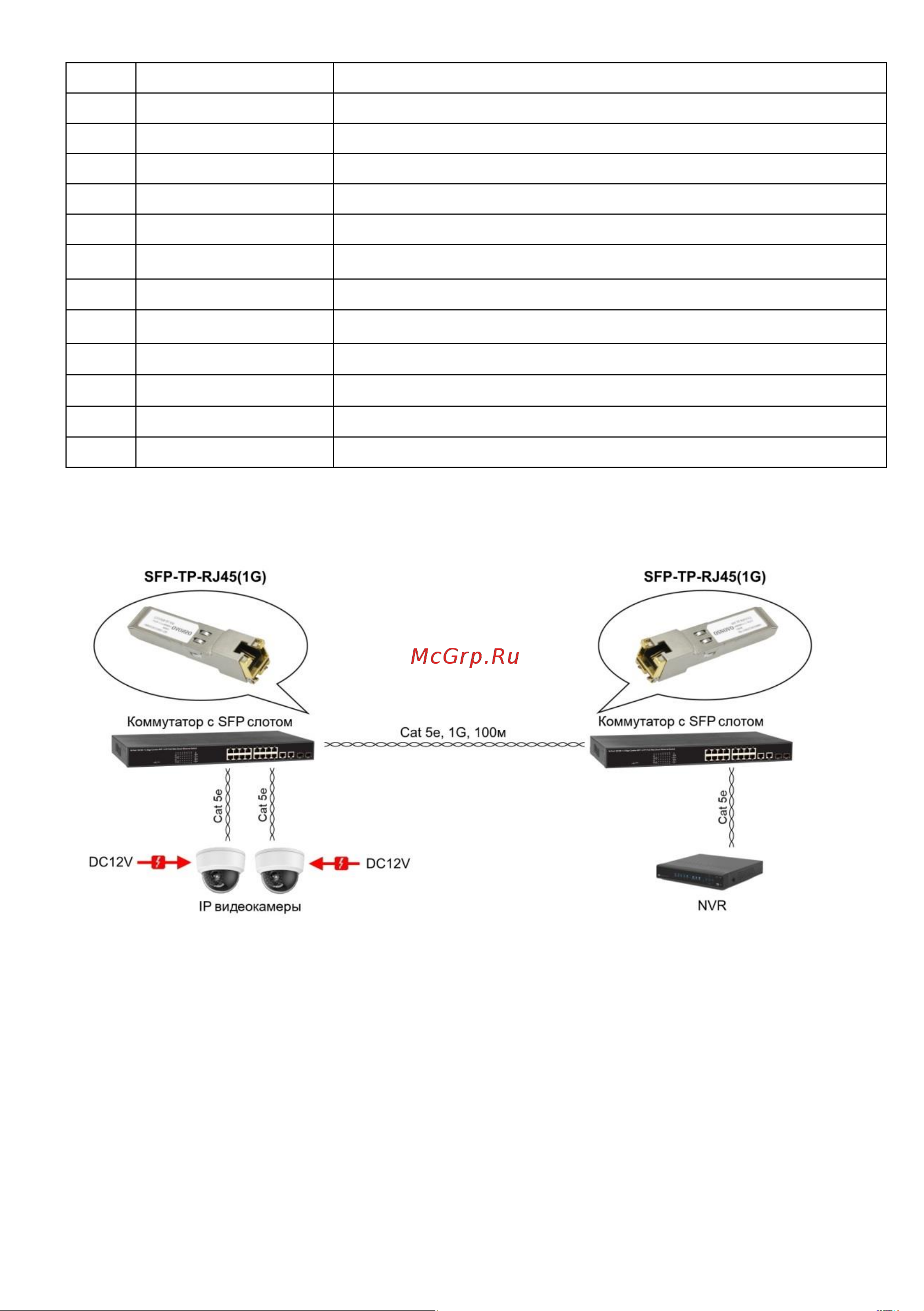

5. Схема подключения
Рис.4 Типовая схема подключения модулей на примере
SFP-TP-RJ45(1G)
ВНИМАНИЕ !
Для корректной работы SFP-слот устройства, куда будет установлен
SFP-модуль, должен поддерживать электрический интерфейс SERDES
и скорость передачи данных 1G (1000Base-T).
SFP-модуль не поддерживает электрический интерфейс SGMII.
