85
d
d
1
d
3
W
α
α
B
C
1
l
3
r
1S
d
d
1
d
3
W
B
C
1
l
3
d
k
D
l
5
d
2
d
4
d
5
l
7
h
1
l
4
I
S
B
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Kantenabstände
Расстояние от краев
(mm)
Belastung
Нагрузка
Gewicht
Масса
ohne Dichtscheibe
без прокладки
mit Dichtscheibe
с уплотнением
d d
1
d
2
d
3
d
4
d
5
d
K
B C
1
D h
1
W l
3
l
4
l
5
l
7
≈ α r
1smin
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
SI 5 C - 5 7 21 M 5x0,8 10 13 10 6 4,4 - 30 10 11 40,5 5 - 13 0,3 3,4 8,1 0,016
SI 6 C - 6 8 21 M 6x1 10,5 13 10 6 4,4 14 30 11 11 40,5 5 10,5 13 0,3 3,60 8,15 0,021
SI 8 C - 8 10,2 24 M 8x1,25 12 15 13 8 6 16 36 13 15 48 5 12 15 0,3 5,85 12,90 0,039
SI 10 C - 10 13,2 29 M 10x1,5 15 18 16 9 7 19 43 15 20 57,5 6,5 14 12 0,3 8,65 17,60 0,061
SI 12 C - 12 15 34 M 12x1,75 17 20 18 10 8 22 50 18 24 67 6,5 17,5 11 0,3 11,40 24,50 0,096
SI 15 C - 15 18,4 40 M 14x2 20 24 22 12 10 26 61 21 30 81 8 20 8 0,3 17,6 36 0,18
SI 17 C - 17 20,7 46 M 16x2 23 28 25 14 11 30 67 24 34 90 10 23 10 0,3 22,40 45 0,22
SI 20 C - 20 24,1 53 M 20x1,5 27,5 35 29 16 13 35 77 32 40 103,5 10 27,5 9 0,6 31,6 60 0,35
SI 25 C - 25 29,3 64 M 24x2 33,5 42 35,5 20 17 42 94 36 48 126 12 32 7 0,6 51 83 0,64
SI 30 C - 30 34,2 73 M 30x2 40 50 40,7 22 19 47 110 41 56 146,5 15 37 6 0,6 66,5 110 0,93
- SI 35 C 2RS 35 39,7 82 M 36x3 47 58 47 25 21 55 125 50 60 166 15 42 6 0,6 112 146 1,30
- SI 40 C 2RS 40 45 92 M 39x3 52 65 53 28 23 62 142 55 67 188 18 48 7 0,6 140 180 2
- SI 45 C 2RS 45 50,7 102 M 42x3 58 70 60 32 27 68 145 60 65 196 20 52 7 0,6 180 240 2,50
- SI 50 C 2RS 50 56 112 M 45x3 62 75 66 35 30 75 160 65 69 216 20 59 6 0,6 220 290 3,50
- SI 60 C 2RS 60 66,8 135 M 52x3 70 88 80 44
38 90 175 75 73 242 20 75 6 1 345 450 5,50
- SI 70 C 2RS 70 77,8 160 M 56x4 80 98 92 49 42 105 200 85 80 280 20 87 6 1 440 610 8,60
- SI 80 C 2RS 80 89,4 180 M 64x4 95 110 105 55 47 120 230 100 85 320 25 100 6 1 570 695 12

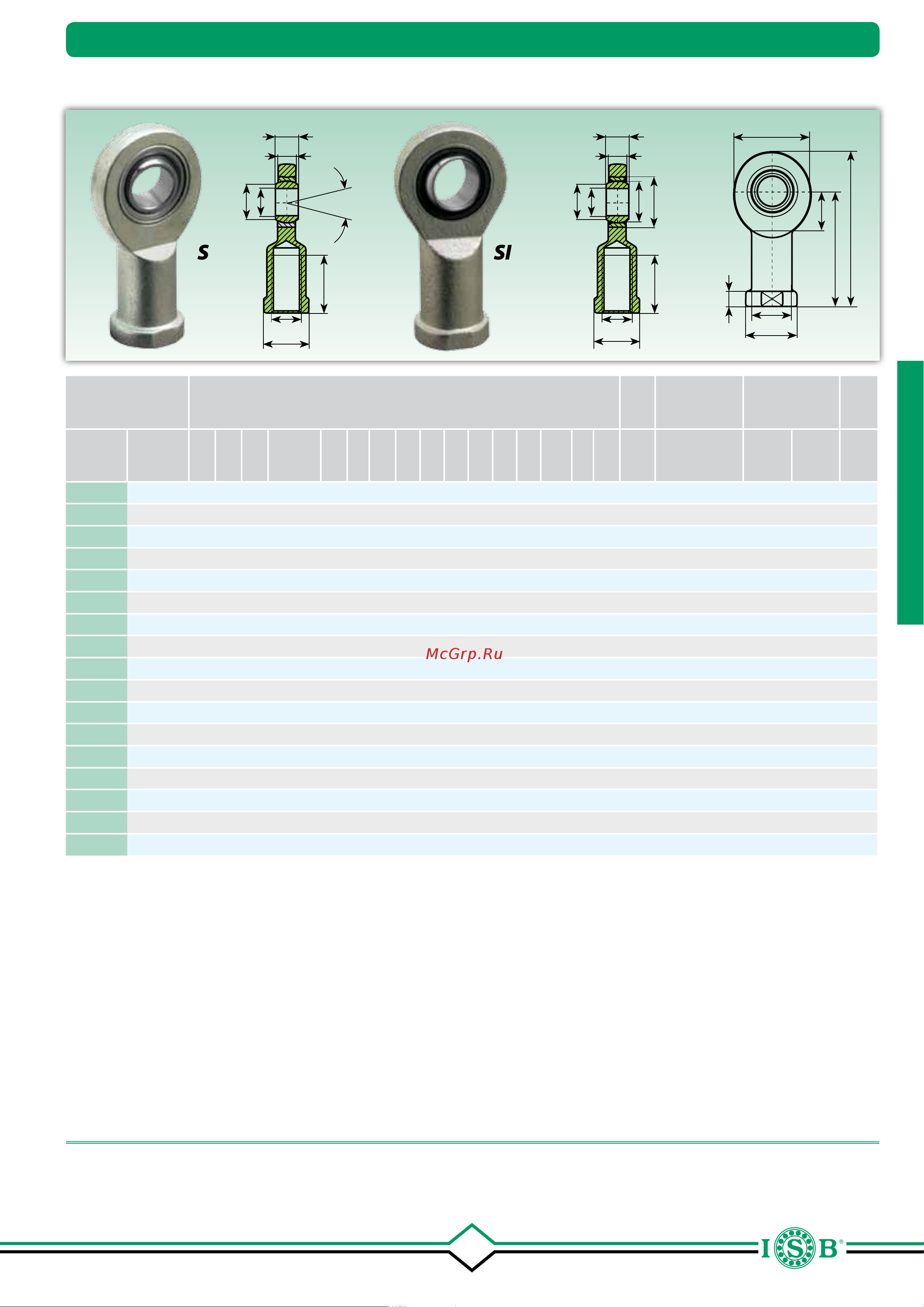

Gelenkköpfe (wartungsfrei)
Шарнирные головки (не требующие смазки)
SI..C SI..C 2RS
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: SIL..C)
Для левой резьбы следует добавить суффикс “L” (например: SIL..C)
Gleitpaarung: Stahl auf Sinterbronze mit PTFE
Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE
SI..C entspricht соответствует: GIR..UK INA und и SI..C SKF
SI..C 2RS entspricht соответствует: GIR..UK 2RS INA und и SIA..TE 2RS SKF
Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
Gelenkköpfe / Шарнирные головки
