86
d
d
1
d
3
α
α
B
C
1
l
1
r
1S
d
k
D
d
d
1
d
3
B
C
1
l
1
d
2
l
7
h
1
l
2
I
S
B

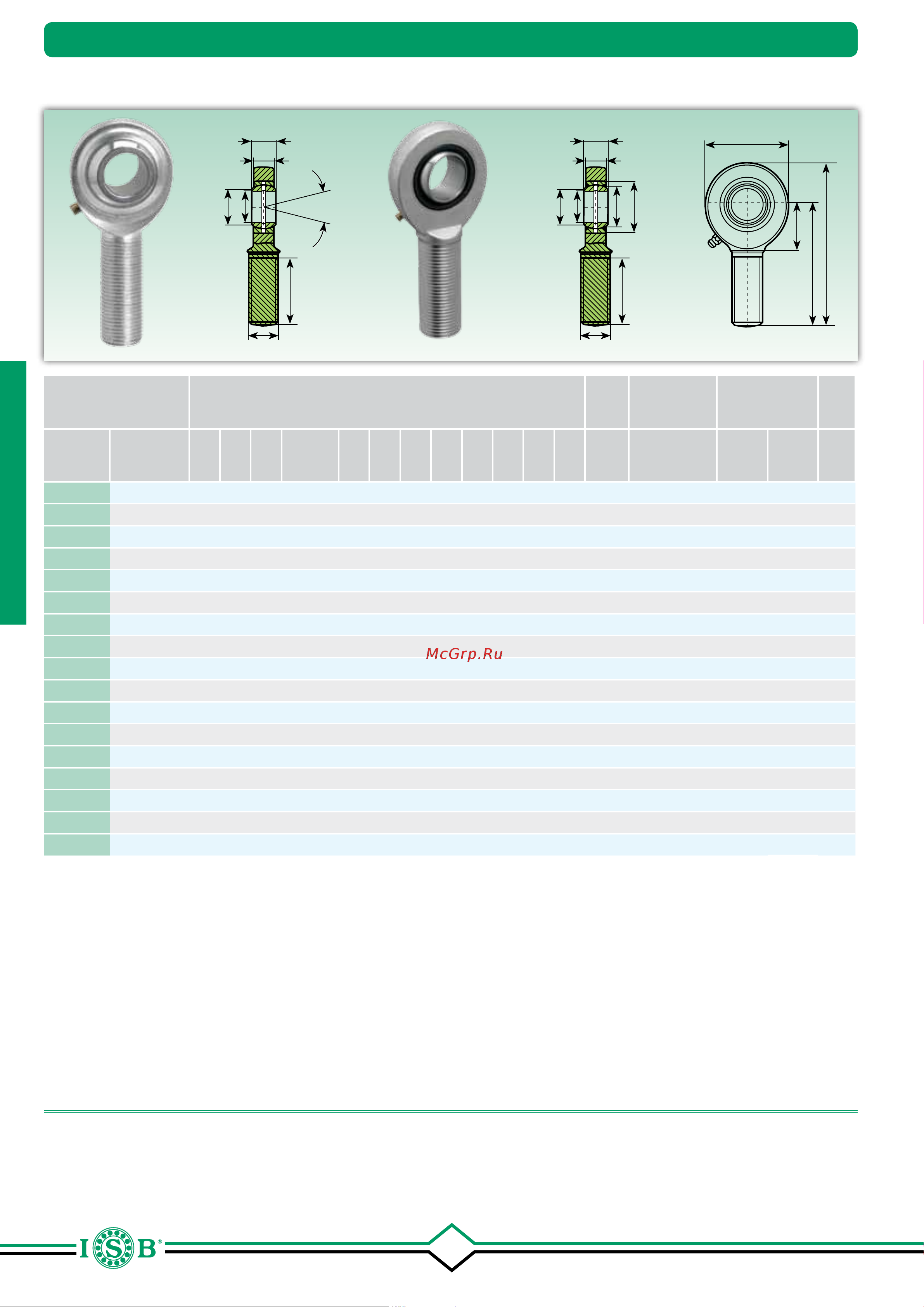

Gelenkköpfe
Шарнирные головки
SA..E/ES
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Kantenabstände
Расстояние от краев
(mm)
Belastung
Нагрузка
Gewicht
Масса
ohne Dichtscheibe
без прокладки
mit Dichtscheibe
с уплотнением
d d
1
d
2
d
3
d
K
B C
1
D h
1
l
1
l
2
l
7
≈ α r
1smin
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
SA 5 E
2)
- 5 7 21 M 5x0,8 - 6 4,4 - 36 16 46,5 - 13 0,3 3,4 8,1 0,016
SA 6 E
2)
- 6 8 21 M 6x1 10 6 4,4 14 36 18 46,5 12 13 0,3 3,4 10,2 0,017
SA 8 E
2)
- 8 10,2 24 M 8x1,25 13 8 6 16 42 22 54 14 15 0,3 5,5 16 0,029
SA 10 E
2)
- 10 13,2 29 M 10x1,5 16 9 7 19 48 27 62,5 15 12 0,3 8,15 22 0,051
SA 12 E
2)
- 12 14,9 34 M 12x1,75 18 10 8 22 54 30 71 19 11 0,3 10,8 30,4 0,086
SA 15 ES
3)
SA 15 ES 2RS 15 18,4 40 M 14x2 22 12 10 26 63 34 83 20 8 0,3 17 44,8 0,14
SA 17 ES
3)
SA 17 ES 2RS 17 20,7 46 M 16x2 25 14 11 30 69 36 92 23 10 0,3 21,2 56,5 0,19
SA 20 ES SA 20 ES 2RS 20 24,1 53 M 20x1,5 29 16 13 35 78 43 104,5 27,5 9 0,6 30 75,6 0,31
SA 25 ES SA 25 ES 2RS 25 29,3 64 M 24x2 35,5 20 17 42 94 53 126 32 7 0,6 48 88,2 0,56
SA 30 ES SA 30 ES 2RS 30 34,2 73 M 30x2 40,7 22 19 47 110 65 146,5 37 6 0,6 62 119 0,89
SA 35 ES SA 35 ES 2RS 35 39,7 82 M 36x3 47 25 21 55 140 82 181 43 6 0,6 80 159 1,4
SA 40 ES SA 40 ES 2RS 40 45 92 M 39x3 53 28 23 62 150 86 196 48 7 0,6 100 194 1,8
SA 45 ES SA 45 ES 2RS 45 50,7 102 M 42x3 60 32 27 68 163 94 218 52 7 0,6 127 259 2,6
SA 50 ES SA 50 ES 2RS 50 56 112 M 45x3 66 35 30 75 185 106 241 60 6 0,6 156 313 3,4
SA 60 ES SA 60 ES 2RS 60 66,8 135 M 52x3 80 44 38 90 210 115 277,5 75 6 1 245 485 5,9
SA 70 ES SA 70 ES 2RS 70 77,8 160 M 56x4 92 49 42 105 235 125 315 87 6 1 315 564 8,2
SA 80 ES SA 80 ES 2RS 80 89,4 180 M 64x4 105 55 47 120 270 140 360 100 6 1 400 689 13,10
SA..ES 2RS
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: SAL..ES)
Для левой резьбы следует добавить суффикс “L” (например: SAL..ES)
2)
Nicht nachschmierbar Без повторной смазки
3)
Durch ein Loch im Gehäuse des Gelenkkopfes nachschmierbar
Смазать посредством отверстия в корпусе головки
Gleitpaarung: Stahl/Stahl
Скользящее соединение: сталь/сталь
SA..E/ES entspricht соответствует: GAR..DO INA und и SA..E/ES SKF
SA..ES 2RS entspricht соответствует: GAR..DO 2RS INA und и SAA..ES 2RS SKF
Auf Anfrage mit verstärktem Gewinde lieferbar
На заказ поставляется с увеличенной резьбой
Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
Gelenkköpfe / Шарнирные головки
