87
d
2
l
7
h
1
l
2
d
k
D
d
d
1
d
3
B
C
1
l
1
d
d
1
d
3
α
α
B
C
1
l
1
r
1S
I
S
B
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Kantenabstände
Расстояние от краев
(mm)
Belastung
Нагрузка
Gewicht
Масса
ohne Dichtscheibe
без прокладки
mit Dichtscheibe
с уплотнением
d d
1
d
2
d
3
d
K
B C
1
D h
1
l
1
l
2
l
7
≈ α r
1smin
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
SA 5 C - 5 7 21 M 5x0,8 - 6 4,3 - 36 16 46,5 - 13 0,3 3,4 8,1 0,016
SA 6 C - 6 8 21 M 6x1 10 6 4,3 14 36 18 46,5 12 13 0,3 3,6 8,15 0,017
SA 8 C - 8 10,2 24 M 8x1,25 13 8 6 16 42 22 54 14 15 0,3 5,85 12,9 0,029
SA 10 C - 10 13,2 29 M 10x1,5 16 9 7 19 48 27 62,5 15 12 0,3 8,65 17,6 0,051
SA 12 C - 12 15 34 M 12x1,75 18 10 8 22 54 30 71 19 11 0,3 11,4 24,5 0,086
SA 15 C - 15 18,4 40 M 14x2 22 12 10 26 63 34 83 20 8 0,3 17,6 36 0,14
SA 17 C - 17 20,7 46 M 16x2 25 14 11 30 69 36 92 23 10 0,3 22,4 45 0,19
SA 20 C - 20 24,1 53 M 20x1,5 29 16 13 35 78 43 104,5 27,5 9 0,6 31,5 60 0,31
SA 25 C - 25 29,3 64 M 24x2 35,5 20 17 42 94 53 126 33 7 0,6 51 83 0,56
SA 30 C SA 30 C 2RS 30 34,2 73 M 30x2 40,7 22 19 47 110 65 146,5 37 6 0,6 65,5 110 0,89
- SA 35 C 2RS 35 39,7 82 M 36x3 47 25 21 55 140 82 181 43 6 0,6 112 146 1,4
- SA 40 C 2RS 40 45 92 M 39x3 53 28 23 62 150 86 196 48 7 0,6 140 180 1,8
- SA 45 C 2RS 45 50,7 102 M 42x3 60 32 27 68 163 94 218 52 7 0,6 180 240 2,6
- SA 50 C 2RS 50 56 112 M 45x3 66 35 30 75 185 106 241 60 6 0,6 220 290 3,4
- SA 60 C 2RS 60 66,8 135 M 52x3 80 44 38 90 210 115 277,5 75 6 1 345 450 5,9
- SA 70 C 2RS 70 77,8 160 M 56x4 92 49 42 105 235 125 315 87 6 1 440 610 8,2
- SA 80 C 2RS 80 89,4 180 M 64x4 105 55 47 120 270 140 360 100 6 1 570 750 12

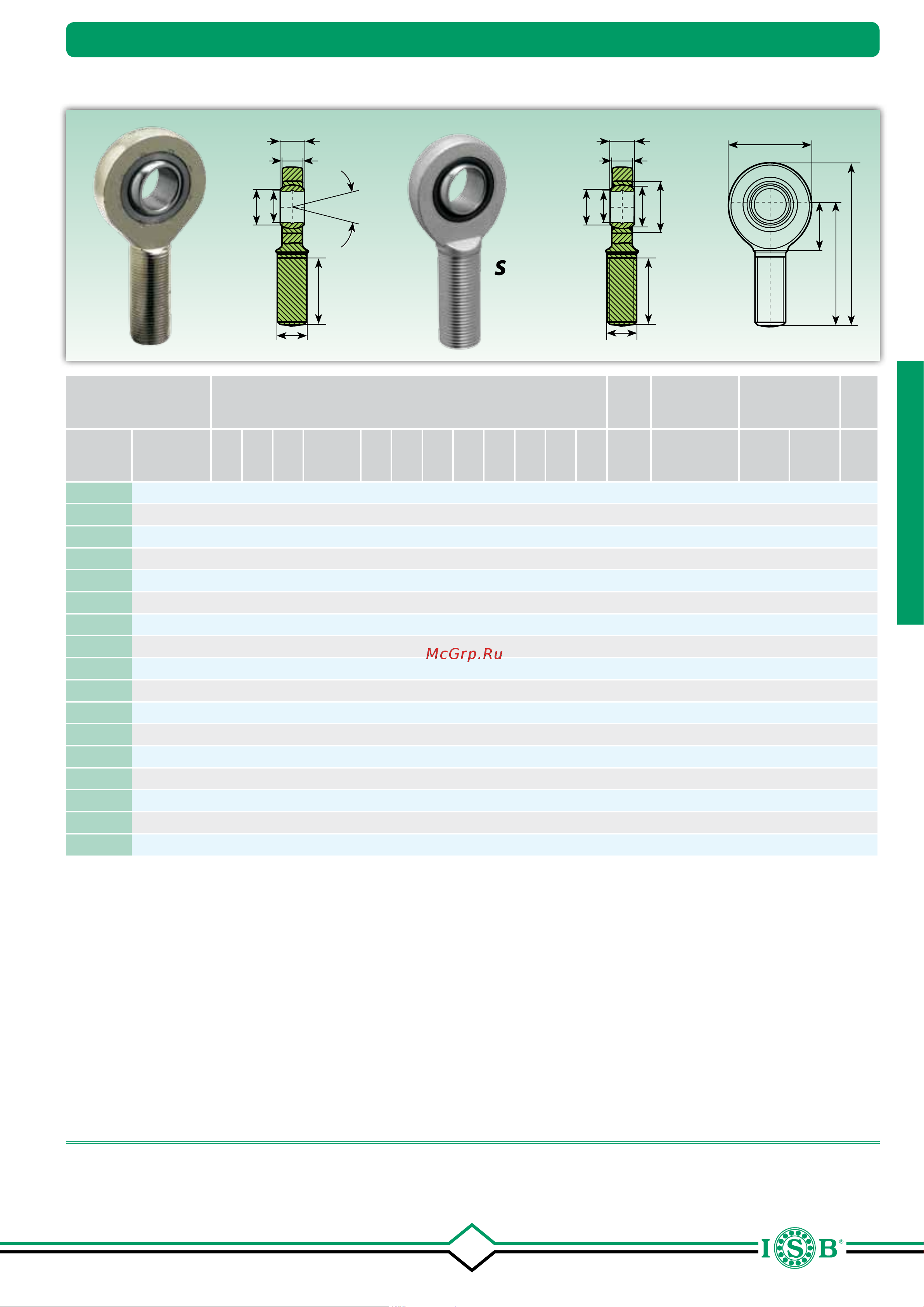

Gelenkköpfe (wartungsfrei)
Шарнирные головки (не требующие смазки)
SA..C SA..C 2RS
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: SAL..C)
Для левой резьбы следует добавить суффикс “L” (например: SAL..C)
Gleitpaarung: Stahl auf Sinterbronze mit PTFE
Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE
SA..C entspricht соответствует: GAR..UK INA und и SA..C SKF
SA..C 2RS entspricht соответствует: GAR..UK 2RS INA und и SAA..TE 2RS SKF
Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
Gelenkköpfe / Шарнирные головки
