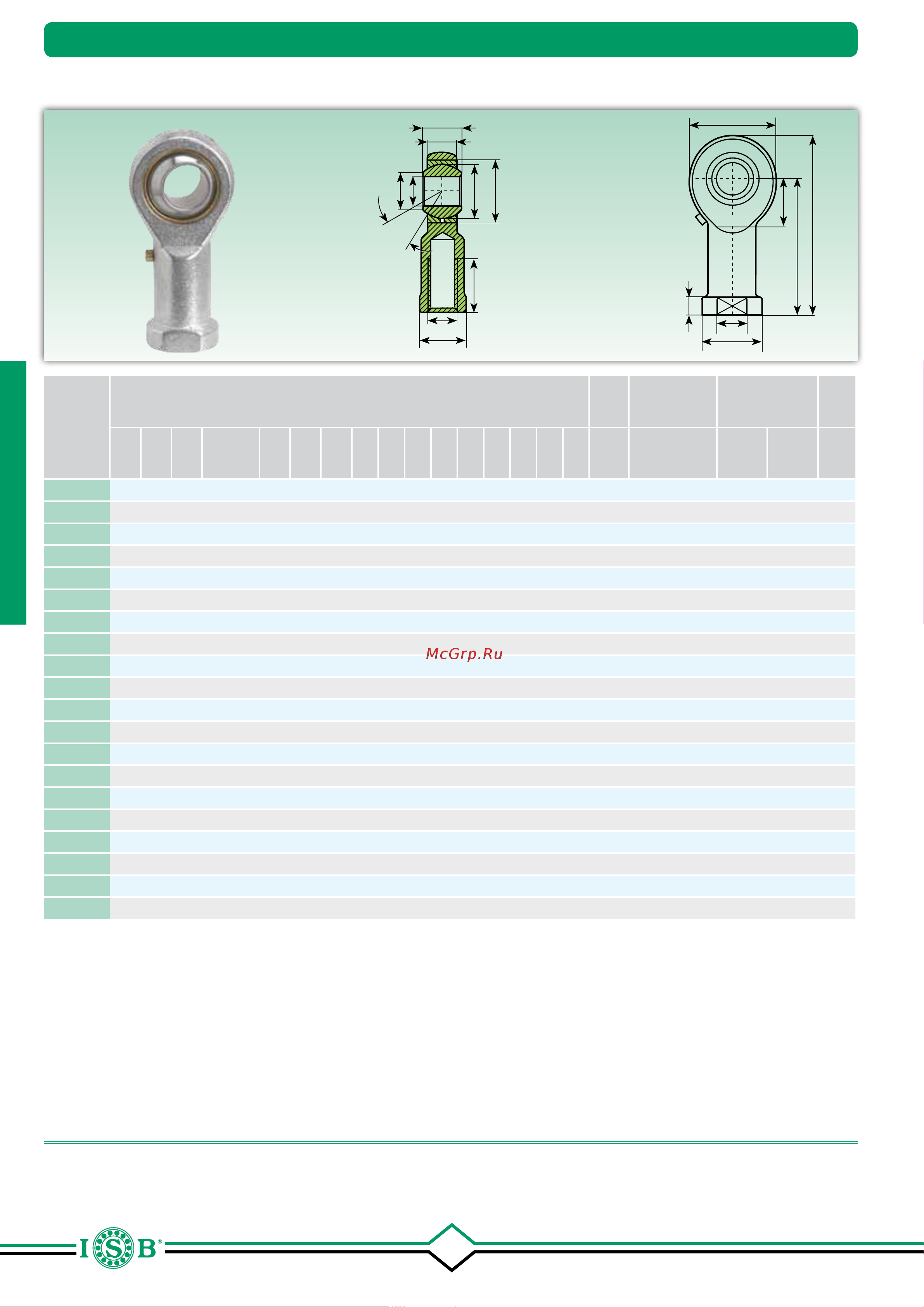

Gelenkköpfe
Шарнирные головки
TSF
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Kantenabstände
Расстояние от краев
(mm)
Belastung
Нагрузка
Gewicht
Масса
d
H7
d
1
d
2
d
3
d
4
d
5
d
K
B C
1
D h
1
l
3
*
l
4
l
5
l
7
W ≈ α r
1smin
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
TSF 5 5 7,7 16 M 5x0,8 9 11 11,11 8 6 13 27 14 35 4 10 9 13 0,3 3,25 4,1 0,016
TSF 6 6 9 18 M 6x1 10 13 12,70 9 6,75 16 30 14 39 5 11 11 13 0,3 4,3 5,3 0,022
TSF 8 8 10,4 22 M 8x1,25 12,5 16 15,88 12 9 19 36 17 47 5 13 14 14 0,3 6,8 9,2 0,03
TSF 10 10 12,9 26 M 10x1,5 15 19 19,05 14 10,5 22 43 21 56 6,5 15 17 13 0,3 10 12 0,08
TSF 10.1
2)
10 12,9 26 M 10x1,25 15 19 19,05 14 10,5 22 43 21 56 6,5 15 17 13 0,3 10 12 0,08
TSF 12 12 15,4 30 M 12x1,75 17,5 22 22,23 16 12 26 50 24 65 6,5 17 19 13 0,3 13 17 0,12
TSF 12.1
2)
12 15,4 30 M 12x1,25 17,5 22 22,23 16 12 26 50 24 65 6,5 17 19 13 0,3 13 17 0,12
TSF 14 14 16,9 34 M 14x2 20 25 25,40 19 13,5 28 57 27 74 8 18 22 16 0,3 17 22 0,14
TSF 14.1
2)
14 16,9 34 M 14x1,5 20 25 25,40 19 13,5 28 57 27 74 8 18 22 16 0,3 17 22 0,14
TSF 15 15 18,12 36 M 14x2 22 26 26,99 20 14 - 61 30 79 8 - 22 - 0,3 19 26 0,18
TSF 16 16 19,4 40 M 16x2 22 27 28,58 21 15 32 64 33 83 8 23 22 15 0,3 21 28 0,22
TSF 16.1
2)
16 19,4 40 M 16x1,5 22 27 28,58 21 15 32 64 33 83 8 23 22 15 0,3 21 28 0,22
TSF 17 17 20,6 42 M 16x1,5 25 31 30,16 22 16 - 67 34 88 10 - 27 15 0,3 22 30 0,26
TSF 18 18 21,9 44 M 18x1,5 25 31 31,75 23 16,5 35 71 36 92 10 25 27 15 0,3 26 34 0,32
TSF 20 20 24,4 50 M 20x1,5 27,5 34 34,93 25 18 40 77 40 100 10 26 30 14 0,3 31 40 0,42
TSF 22 22 25,8 50 M 22x1,5 30 37
38,10 28 20 42 84 43 109 12 29 32 15 0,3 38 50 0,61
TSF 25 25 29,6 60 M 24x2 33,5 42 42,85 31 22 47 94 48 124 12 32 36 15 0,3 47 63 0,81
TSF 28 28 32,3 66 M 27x2 37 46 47,59 35 25 - 103 53 136 12 34 41 15 0,3 59 81 1,20
TSF 30 30 34,8 70 M 30x2 40 50 50,80 37 25 55 110 56 145 15 37 41 17 0,3 63 86 1,40
TSF 30.1
2)
30 34,8 70 M 27x2 40 50 50,80 37 25 55 110 60 145 15 37 41 17 0,3 63 86 1,40
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: TSFL..)
Для левой резьбы следует добавить суффикс “L” (например: TSFL..)
2)
Typ mit CETOP-Gewinde Тип с резьбой CETOP
Gleitpaarung: Stahl/Bronze
Скользящее соединение: сталь/бронза
TSF entspricht соответствует: GIKR..- PB INA und и SIKAC..M SKF
* Mindestlänge Минимальная длина
Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
