89
W
d
d
1
d
3
B
C
1
l
3
r
1S
d
k
D
α
α
l
5
d
4
d
2
l
7
h
1
l
4
d
5
I
S
B
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Kantenabstände
Расстояние от краев
(mm)
Belastung
Нагрузка
Gewicht
Масса
d
H7
d
1
d
2
d
3
d
4
d
5
d
K
B C
1
D h
1
l
3
*
l
4
l
5
l
7
W ≈ α r
1smin
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
TSF 5 C 5 7,7 18 M 5x0,8 9 12 11,11 8 7,5 13 27 8 36 4 10 10 13 0,3 3,6 4,6 0,01
TSF 6 C 6 8,9 20 M 6x1 10 13 12,70 9 7,5 16 30 9 40 5 11 10 13 0,3 4,7 5,2 0,01
TSF 8 C 8 10,3 24 M 8x1,25 12,5 16 15,88 12 9,5 19 36 12 48 5 13 13 14 0,3 7,6 8,2 0,03
TSF 10 C 10 12,9 28 M 10x1,5 15 19 19,05 14 11,5 22 43 15 58 6,5 15 16 13 0,3 12 15 0,08
TSF 10.1 C
2)
10 12,9 28 M 10x1,25 15 19 19,05 14 11,5 22 43 15 58 6,5 15 16 13 0,3 12 15 0,08
TSF 12 C 12 15,4 32 M 12x1,75 17,5 22 22,23 16 12,5 26 50 18 67 6,5 17 18 13 0,3 14 19 0,12
TSF 12.1 C
2)
12 15,4 32 M 12x1,25 17,5 22 22,23 16 12,5 26 50 18 67 6,5 17 18 13 0,3 14 19 0,12
TSF 14 C 14 16,8 36 M 14x2 21 25 25,40 19 14,5 28 57 21 76 8 18 21 16 0,3 19 24 0,14
TSF 14.1 C
2)
14 16,8 36 M 14x1,5 21 25 25,40 19 14,5 28 57 21 76 8 18 21 16 0,3 19 24 0,14
TSF 15 C 15 18,12 36 M 14x2 22 26 26,99 20 15 - 61 22 79 8 - 22 - 0,3 22 27 0,19
TSF 16 C 16 19,3 42 M 16x2 22 27 28,57 21 15,5 32 64 24 85 8 23 24 15 0,3 23 29 0,22
TSF 16.1 C
2)
16 19,3 42 M 16x1,5 22 27 28,57 21 15,5 32 64 24 85 8 23 24 15 0,3 23 29 0,22
TSF 18 C 18 21,8 44 M 18x1,5 25 31 31,75 23 17,5 35 71 27 94 10 25 27 15 0,3 29 34 0,32
TSF 20 C 20 24,3 50 M 20x1,5 27,5 34 34,93 25 18,5 40 77 30 102 10 26 30 14 0,3 34 40 0,42
TSF 22 C 22 25,8 54 M 22x1,5 30 37 38,10 28 21 42 84 33 112 12 29 34 15 0,3 42 50 0,61
TSF 25 C 25 29,5 60 M 24x2 33,5 42
42,85 31 23 47 94 36 124 12 32 36 15 0,3 52 57 0,81
TSF 28 C 28 32,3 66 M 27x2 37 46 47,59 35 26 - 103 41 136 14 34 41 15 0,3 66 69 1,20
TSF 30 C 30 34,8 70 M 30x2 40 50 50,80 37 27 55 110 45 145 15 37 46 17 0,3 73 77 1,40
TSF 35 C 35 39 81 M 36x2 46 58 57,15 43 28 - 125 56 165,5 17 - 50 16 0,3 94 97 1,70
TSF 40 C 40 - 91 M 42x2 53 65 66,67 49 33 - 142 60 187,5 19 - 55 16 0,3 - - 2,40
TSF 50 C 50 - 117 M 48x2 65 75 82,5 60 45 - 160 65 218,5 23 - 65 12 0,3 - - 5,00

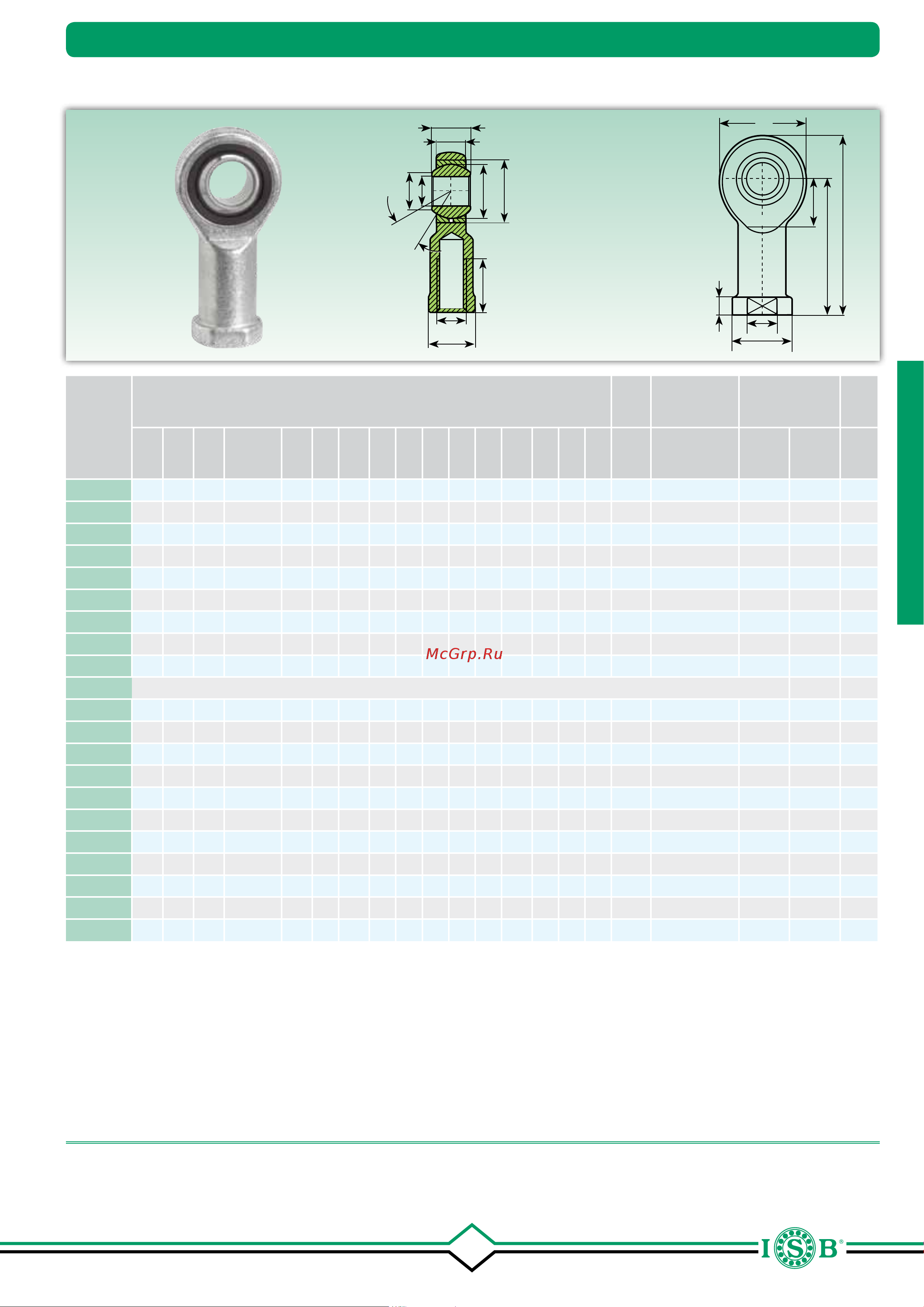

Gelenkköpfe (wartungsfrei)
Шарнирные головки (не требующие смазки)
TSF..C
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: TSFL..C)
Для левой резьбы следует добавить суффикс “L” (например: TSFL..C)
2)
Typ mit CETOP-Gewinde Тип с резьбой CETOP
Gleitpaarung: Stahl/PTFE
Скользящее соединение: сталь/PTFE
TSF..C entspricht соответствует: GIKR..-PW INA und и SIKB..F SKF
* Mindestlänge Минимальная длина
Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
