90
l
5
d
4
d
2
h
1
d
5
P
α
α
d
d
1
B
C
1
W
d
3
l
3
Ø
I
S
B
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Belastung
Нагрузка
Gewicht
Масса
d
H7
d
1*
d
2*
d
3
d
4*
d
5*
B C
1
h
1*
l
3
**
l
5*
P* W
Ø
Kugel
шарик
≈ α
statisch C
o
Статическая C
o
KN
≈ Kg
TSF.R 3 3 7,4 12 M 3x0,5 6,5 8 6 4,5 21 10 3 2,8 7 9,30 13 1,77 0,007
TSF.R 4 4 7,6 14 M 4x0,7 8 9,5 7 5,3 24 12 4 3 8 10,32 13 2,94 0,010
TSF.R 5 5 7,7 16 M 5x0,8 9 11 8 5,5 27 12 4 3 9 11,11 13 3,92 0,016
TSF.R 6 6 8,9 18 M 6x1 10 13 9 6 30 14 5 3,3 11 12,70 13 4,81 0,024
TSF.R 8 8 10,4 22 M 8x1,25 13 16 12 8 36 17 5 4,5 14 15,88 13 6,86 0,041
TSF.R 8.1
2)
8 10,4 22 M 8x1 13 16 12 8 36 17 5 4,5 14 15,88 13 6,86 0,041
TSF.R 10 10 12,9 26 M 10x1,5 15 19 14 10 43 21 6,5 5,5 17 19,05 13 9,22 0,070
TSF.R 10.1
2)
10 12,9 26 M 10x1,25 15 19 14 10 43 21 6,5 5,5 17 19,05 13 9,22 0,070
TSF.R 12 12 15,4 30 M 12x1,75 18 22 16 11 50 24 6,5 6 19 22,23 13 11,67 0,104
TSF.R 12.1
2)
12 15,4 30 M 12x1,25 18 22 16 11 50 24 6,5 6 19 22,23 13 11,67 0,104
TSF.R 14 14 16,8 35 M 14x2 20 25 19 12 57 27 8 7 21 25,40 15 14,42 0,158
TSF.R 14.1
2)
14 16,8 35 M 14x1,5 20 25 19 12 57 27 8 7 21 25,40 15 14,42 0,158
TSF.R 16 16 19,3 38 M 16x2 22 27 21 13 64 33 8 7,5 22 28,58 15 17,46 0,200
TSF.R 16.1
2)
16 19,3 38 M 16x1,5 22 27 21 13 64 33 8 7,5 22 28,58 15 17,46 0,200
TSF.R 18 18 21,8 44 M 18x1,5 25 31 23 15 71 36 10 8,5 27 31,75 15 20,59 0,288
TSF.R 20 20 24,3 47 M 20x1,5 28 34 25 16 77 40 10 9 30 34,93 15 24,03 0,372
TSF.R 22 22 25,9 50 M 22x1,5 30 37 28 18 84 43 12 10 32 38,10 15 28,83 0,475
TSF.R 25 25 29,6 56 M 24x2 34 42 31 20 94 48 12 12 36 42,85 15 50,01 0,680
TSF.R 30 30 34,8 67 M 30x2 40 50 37 24 110 56 15 15 41 50,80 15 63,74 1,020

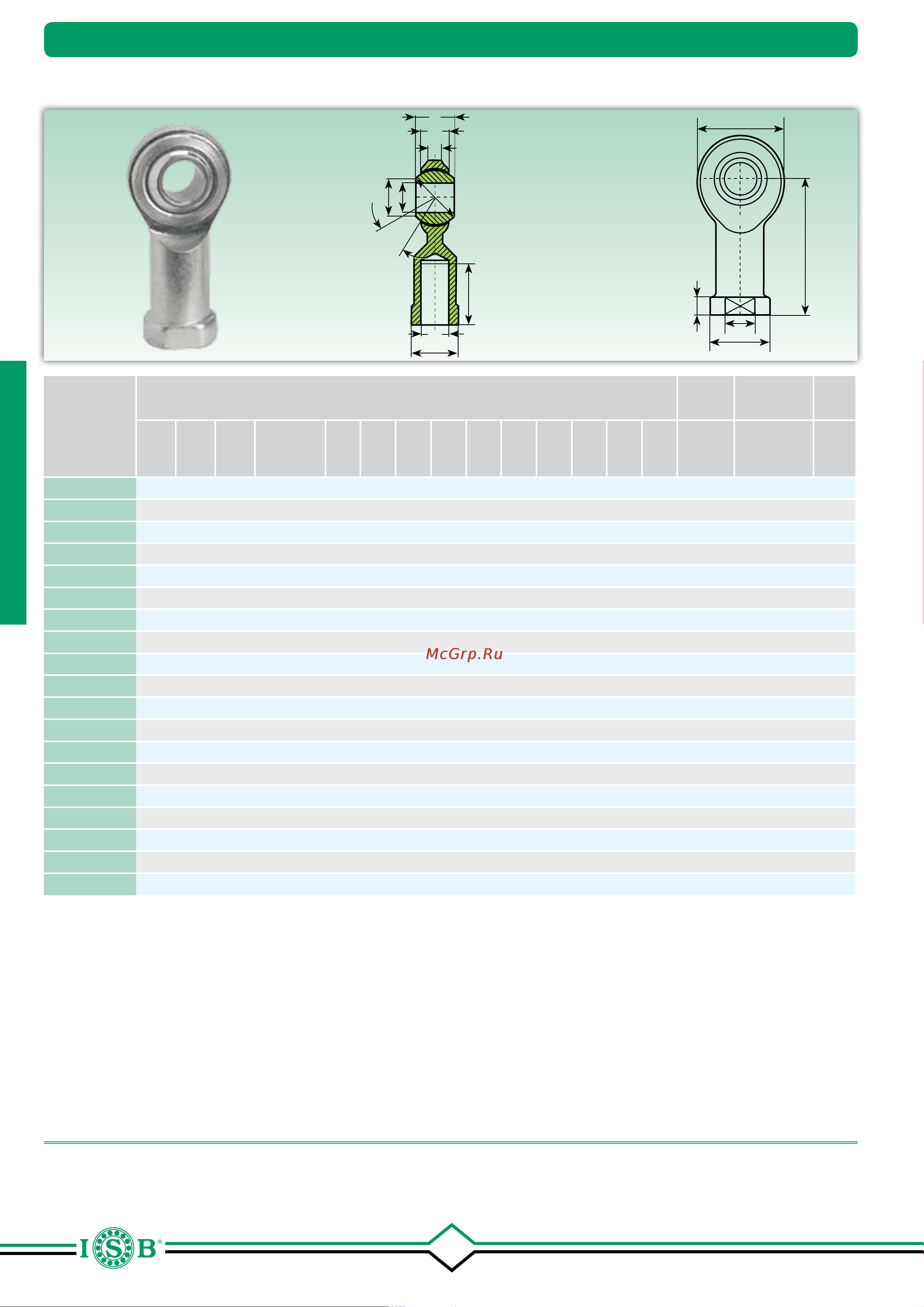

Gelenkköpfe (wartungsfrei - reduzierte Maßreihe)
Шарнирные головки (не требующие смазки - уменьшенная серия)
TSF..R
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: TSF.RL..)
Для левой резьбы следует добавить суффикс “L” (например: TSF.RL..)
2)
Typ mit CETOP-Gewinde Тип с резьбой CETOP
Gleitpaarung: Stahl/PTFE
Скользящее соединение: сталь/PTFE
* Toleranz Допуск ± 0,5 ≈ 1 mm
** Mindestlänge Минимальная длина
Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
Gelenkköpfe / Шарнирные головки
