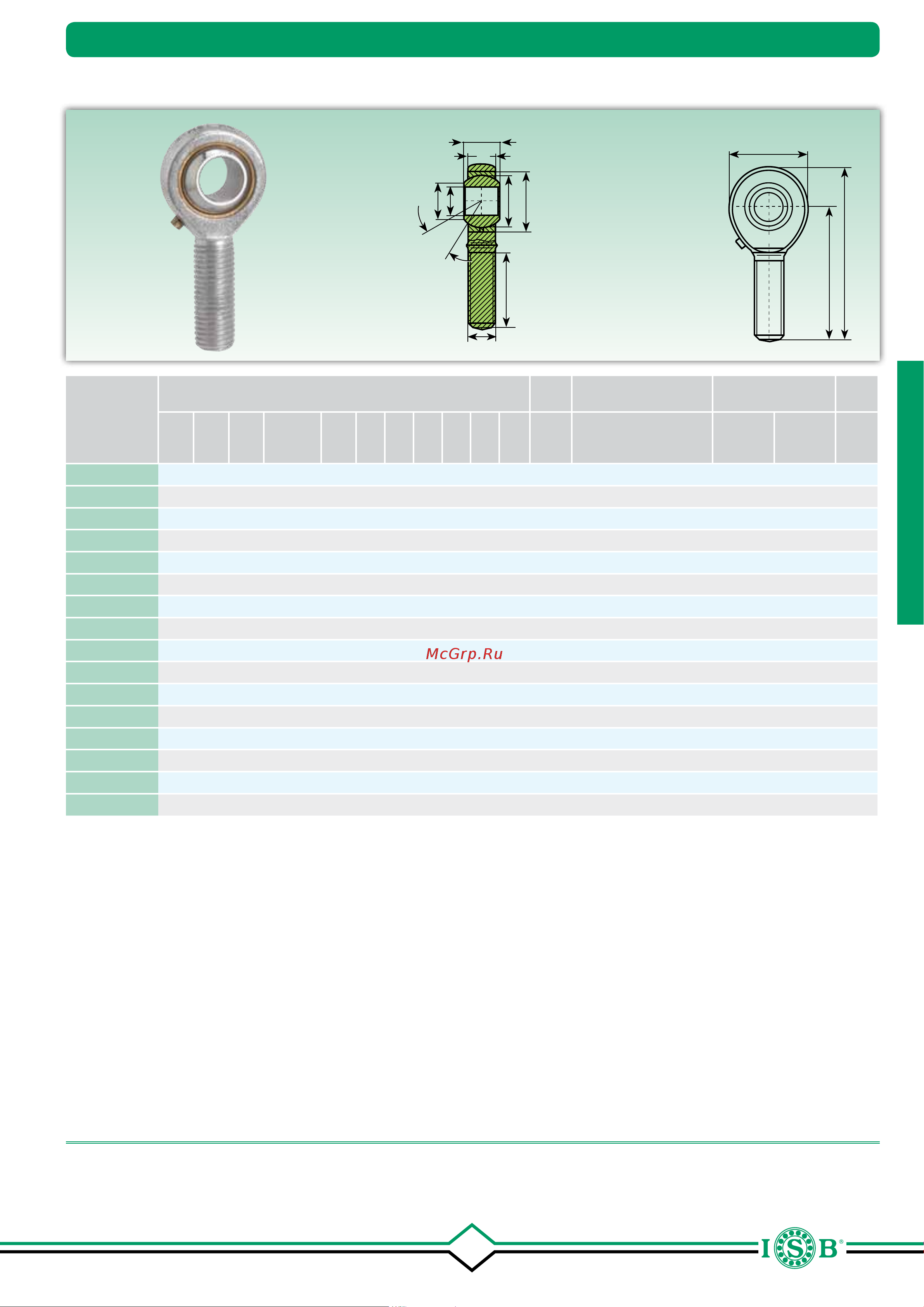

Gelenkköpfe

Шарнирные головки

TSM

Kurzzeichen

Обозначение

Abmessungen (mm)

Размеры (mm)

Grad

Градусы

Kantenabstände (mm)

Расстояние от краев (mm.)

Tragzahl

Коэффициенты нагрузки

Gewicht

Масса

B C

D h

≈ α r

1smin

dynamisch C

Динамическая C

statisch C

Статическая C

≈ Kg

TSM 5 5 7,7 16 M 5x0,8 11,11 8 6 13 33 20 41 13 0,3 3,3 4,1 0,013

TSM 6 6 8,9 18 M 6x1 12,70 9 6,7 16 36 22 45 13 0,3 4,3 5,3 0,020

TSM 8 8 10,3 22 M 8x1,25 15,88 12 9 19 42 25 53 14 0,3 6,8 9,2 0,03

TSM 10 10 12,9 26 M 10x1,5 19,05 14 10,5 22 48 29 61 13 0,3 10 12 0,05

TSM 12 12 15,4 30 M 12x1,75 22,23 16 12 26 54 33 69 13 0,3 13 17 0,085

TSM 12.1 12 15,4 30 M 12x1,25 22,23 16 12 26 54 33 69 13 0,3 13 17 0,085

TSM 14 14 16,8 34 M 14x2 25,40 19 13,5 28 60 36 77 16 0,3 17 22 0,12

TSM 16 16 19,3 40 M 16x2 28,58 21 15 32 66 40 85 15 0,3 21 28 0,18

TSM 16.1 16 19,3 40 M 16x1,5 28,58 21 15 32 66 40 85 15 0,3 21 28 0,18

TSM 17 17 20,6 42 M 16x1,5 30,16 22 16 - 69 42 88 15 0,3 22 45 0,23

TSM 18 18 21,8 44 M 18x1,5 31,75 23 16,5 35 72 44 93 15 0,3 26 34 0,26

TSM 20 20 24,3 50 M 20x1,5 34,93 25 18 40 78 47 101 14 0,3 31 40 0,34

TSM 22 22 25,8 50 M 22x1,5 38,10 28 20 42 84 51 109 15 0,3 38 50 0,43

TSM 25 25 29,5 60 M 24x2 42,85 31 22 47 94 57 124 15 0,3 47 63 0,64

TSM 28 28 32,3 66 M 27x2 47,60 35 25 - 103 62 136 15 0,3 59 81 0,87

TSM 30 30 34,8 70 M 30x2 50,80 37 25 55 110 66 145 17 0,3 63 86 1,00

Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: TSML..)

Для левой резьбы следует добавить суффикс “L” (например: TSML..)

Gleitpaarung: Stahl/Bronze

Скользящее соединение: сталь/бронза

TSM entspricht соответствует: GAKR..-PB INA und и SAKAC..M SKF

* Mindestlänge Минимальная длина

Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)

Gelenkköpfe / Шарнирные головки
