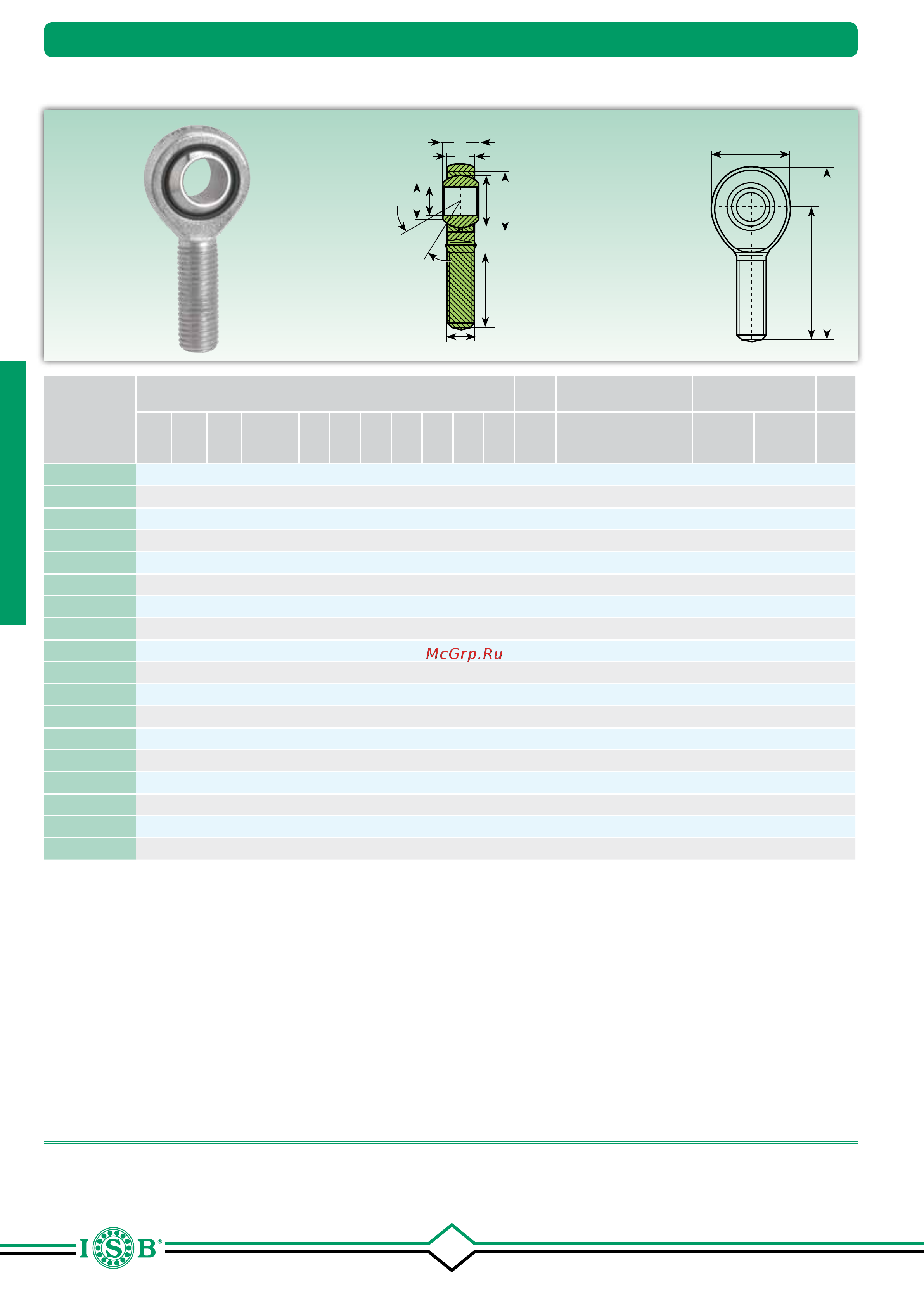

Gelenkköpfe (wartungsfrei)

Шарнирные головки (не требующие смазки)

TSM.. C

Kurzzeichen

Обозначение

Abmessungen (mm)

Размеры (mm)

Grad

Градусы

Kantenabstände (mm)

Расстояние от краев (mm)

Tragzahl

Коэффициенты нагрузки

Gewicht

Масса

B C

D h

≈ α r

1smin

dynamisch C

Динамическая C

statisch C

Статическая C

≈ Kg

TSM 5 C 5 7,7 18 M 5x0,8 11,11 8 7,5 13 33 19 42 13 0,3 3,6 3,9 0,01

TSM 6 C 6 8,9 20 M 6x1 12,70 9 7,5 16 36 21 46 13 0,3 4,7 5,2 0,020

TSM 8 C 8 10,3 24 M 8x1,25 15,88 12 9,5 19 42 25 54 14 0,3 7,6 8,2 0,03

TSM 10 C 10 12,9 28 M 10x1,5 19,05 14 11,5 22 48 28 63 13 0,3 12 15 0,05

TSM 12 C 12 15,4 32 M 12x1,75 22,23 16 12,5 26 54 32 71 13 0,3 14 19 0,085

TSM 12.1 C 12 15,4 32 M 12x1,25 22,23 16 12,5 26 54 32 71 13 0,3 14 19 0,085

TSM 14 C 14 16,8 36 M 14x2 25,40 19 14,5 29 60 36 79 16 0,3 19 24 0,12

TSM 16 C 16 19,3 42 M 16x2 28,58 21 15,5 32 66 37 87 15 0,3 23 29 0,18

TSM 16.1 C 16 19,3 42 M 16x1,5 28,58 21 15,5 32 66 37 87 15 0,3 23 29 0,18

TSM 18 C 18 21,8 44 M 18x1,5 31,75 23 17,5 35 72 41 95 15 0,3 29 34 0,26

TSM 20 C 20 24,3 50 M 20x1,5 34,93 25 18,5 40 78 45 103 14 0,3 34 40 0,34

TSM 22 C 22 25,8 54 M 22x1,5 38,10 28 21 42 84 48 112 15 0,3 42 50 0,43

TSM 25 C 25 29,5 60 M 24x2 42,85 31 23 47 94 55 124 15 0,3 52 57 0,64

TSM 28 C 28 32,3 66 M 27x2 47,60 35 26 - 103 62 136 15 0,3 66 69 0,87

TSM 30 C 30 34,8 70 M 30x2 50,80 37 27 55 110 66 145 17 0,3 73 77 1,07

TSM 35 C 35 - 81 M 36x2 57,15 43 28 - 140 85 180,5 16 0,3 - - 1,64

TSM 40 C 40 - 91 M 42x2 66,67 49 33 - 150 90 195,5 17 0,3 - - 2,3

TSM 50 C 50 - 117 M 48x2 82,5 60 45 - 185 105 243,5 17 0,3 - - 4,8

Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: TSML..C)

Для левой резьбы следует добавить суффикс “L” (например: TSML..C)

Gleitpaarung: Stahl/PTFE

Скользящее соединение: сталь/PTFE

TSM..C entspricht соответствует: GAKR..-PW INA und и SAKB..F SKF

* Mindestlänge Минимальная длина

Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
