93
d
2
h
1
P
α
α
d
d
1
B
C
1
d
3
l
3
Ø
I
S
B

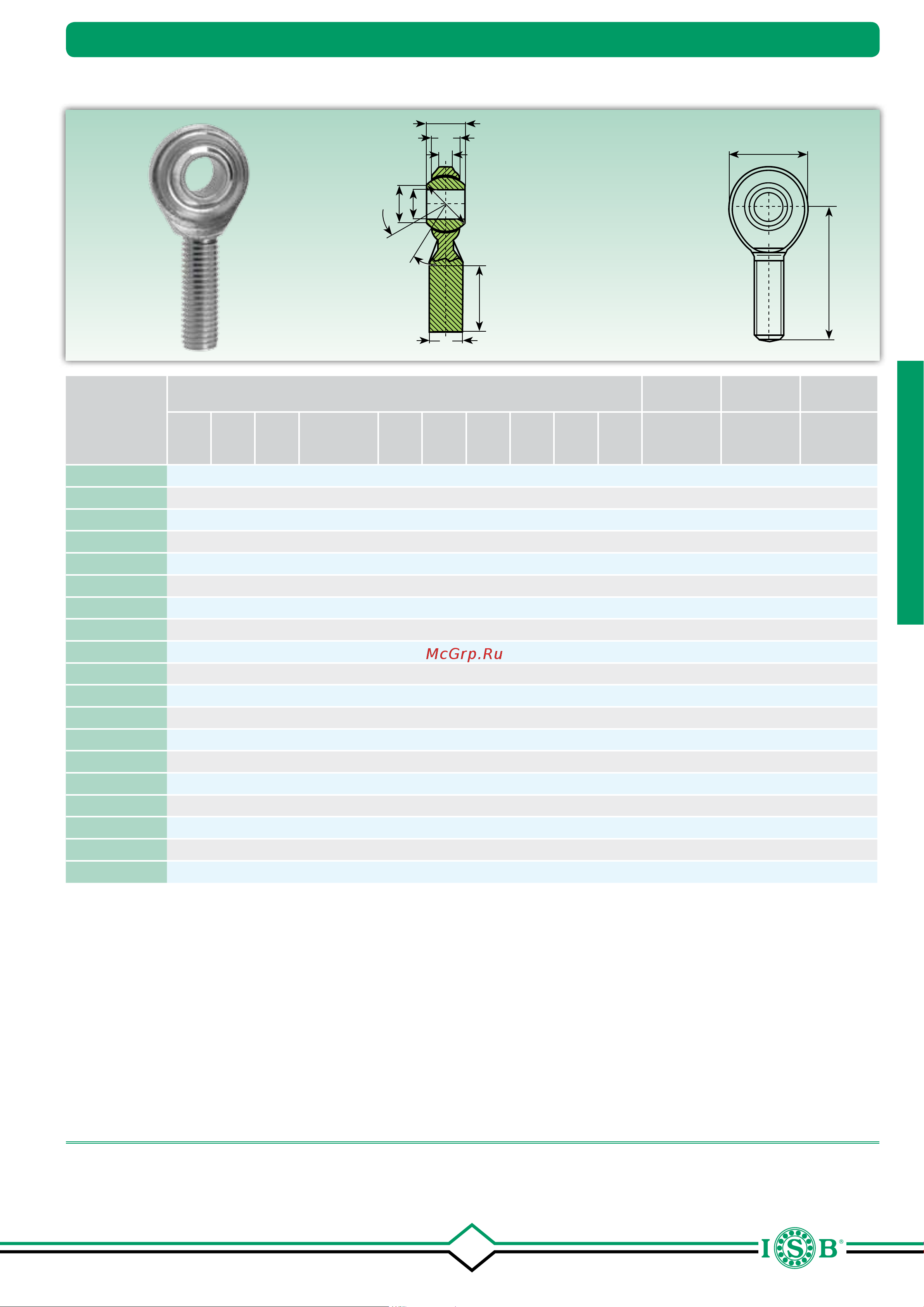

Gelenkköpfe (wartungsfrei - reduzierte Maßreihe)
Шарнирные головки (не требующие смазки - уменьшенная серия)
TSM..R
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Belastung
Нагрузка
Gewicht
Масса
d
H7
d
1*
d
2*
d
3
B C
1
h
1*
l
3
**
P*
Ø
Kugel
шарик
≈ α
statisch C
o
Статическая C
o
KN
≈ Kg
TSM.R 3 3 7,4 12 M 3x0,5 6 4,5 27 15 2,8 9,30 13 1,77 0,005
TSM.R 4 4 7,6 14 M 4x0,7 7 5,3 30 17 3 10,32 13 2,94 0,007
TSM.R 5 5 7,7 16 M 5x0,8 8 5,5 33 20 3 11,11 13 3,92 0,013
TSM.R 6 6 8,9 18 M 6x1 9 6 36 22 3,3 12,70 13 4,81 0,017
TSM.R 8 8 10,4 22 M 8x1,25 12 8 42 25 4,5 15,88 13 6,86 0,033
TSM.R 8.1 8 10,4 22 M 8x1 12 8 42 25 4,5 15,88 13 6,86 0,033
TSM.R 10 10 12,9 26 M 10x1,5 14 10 48 29 5,5 19,05 13 9,22 0,054
TSM.R 10.1
2)
10 12,9 26 M 10x1,25 14 10 48 29 5,5 19,05 13 9,22 0,054
TSM.R 12 12 15,4 30 M 12x1,75 16 11 54 33 6 22,23 13 11,67 0,085
TSM.R 12.1
2)
12 15,4 30 M 12x1,25 16 11 54 33 6 22,23 13 11,67 0,085
TSM.R 14 14 16,8 35 M 14x2 19 12 60 36 7 25,40 15 14,42 0,129
TSM.R 14.1
2)
14 16,8 35 M 14x1,5 19 12 60 36 7 25,40 15 14,42 0,129
TSM.R 16 16 19,3 38 M 16x2 21 13 66 40 7,5 28,58 15 17,46 0,181
TSM.R 16.1
2)
16 19,3 38 M 16x1,5 21 13 66 40 7,5 28,58 15 17,46 0,181
TSM.R 18 18 21,8 44 M 18x1,5 23 15 72 44 8,5 31,75 15 20,59 0,250
TSM.R 20 20 24,3 47 M 20x1,5 25 16 78 47 9 34,93 15 24,03 0,333
TSM.R 22 22 25,9 50 M 22x1,5 28 18 84 51 10 38,10 15 28,83 0,430
TSM.R 25 25 29,6 56 M 24x2 31 20 94 57 12 42,85 15 50,01 0,610
TSM.R 30 30 34,8 67 M 30x2 37 24 110 66 15 50,80 15 63,74 0,990
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: TSM.RL..)
Для левой резьбы следует добавить суффикс “L” (например: TSM.RL..)
2)
Typ mit CETOP-Gewinde Тип с резьбой CETOP
Gleitpaarung: Stahl/PTFE
Скользящее соединение: сталь/PTFE
* Toleranz Допуск ± 0,5 ≈ 1 mm
** Mindestlänge Минимальная длина
Auf Anfrage aus nichtrostendem Stahl erhältlich (Innenring AISI 440 C - Gehäuse AISI 304)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
Gelenkköpfe / Шарнирные головки
