94
b
1
b
3
l
3
d
4
d
1
d
3
sw
l
1
l
d
6
d
2
d
7
h
α

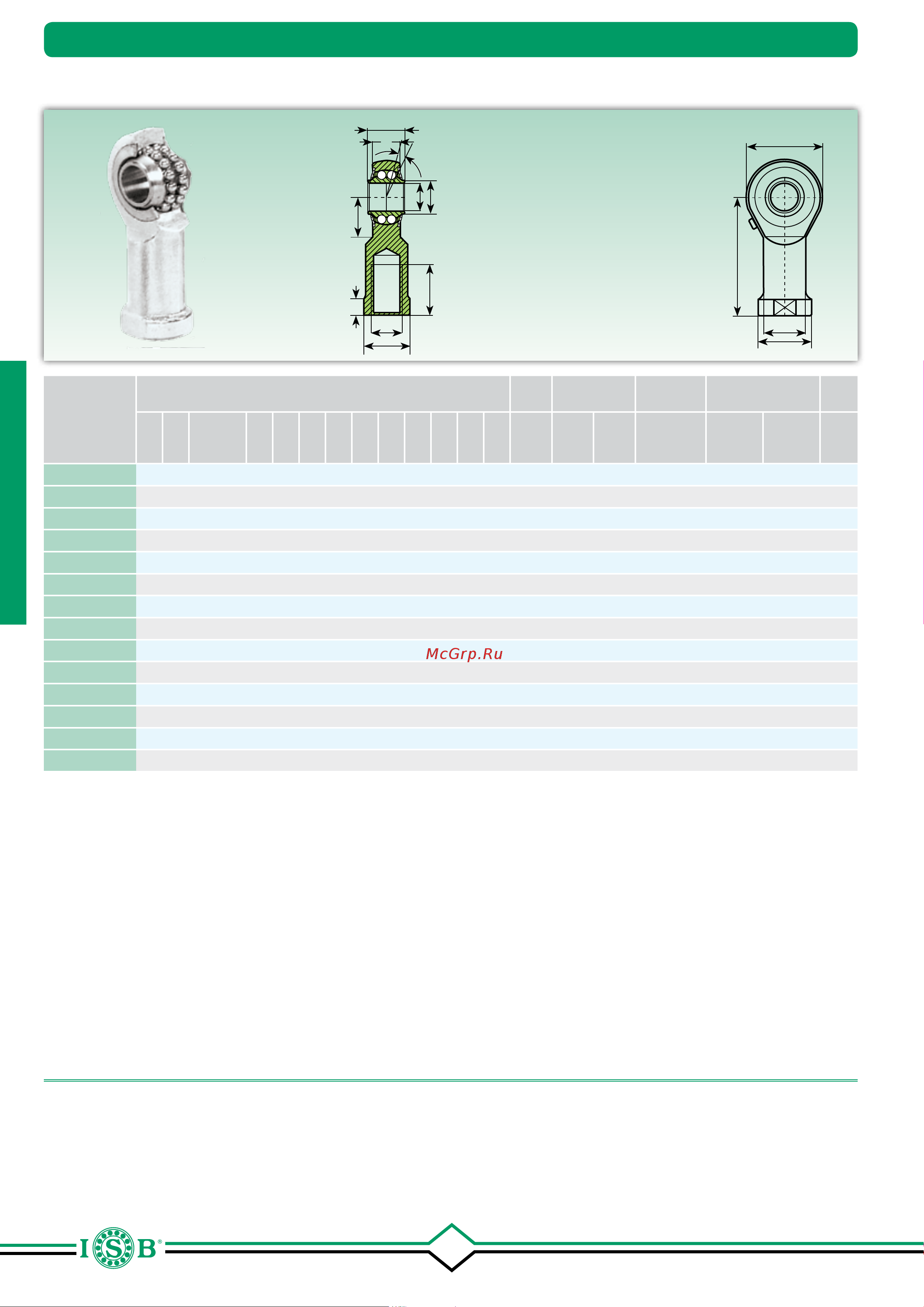

Gelenkköpfe mit eingebautem doppelreihigem Kugellager
Шарнирная головка со встроеным подшипником с двойным рядом шариков
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Berechnungsfaktoren
Коэффициенты расчета
Grenzdrehzahl
Предельная скорость
Tragzahl
Коэффициенты нагрузки
Gewicht
Масса
d
1
d
2
d
3
d
4
d
6
d
7
b
1
b
3
h l l
1
l
3
sw ≈ α Y Y
0
(min
-1
)
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
TSF 06 BB 6 10.0 M6 9.0 20 13 9 6.75 30 12 5.0 10 11 8.0 2.09 2.19 1400 2,8 0,67 0.024
TSF 08 BB 8 12.5 M8 10.5 24 16 12 9.0 36 16 5.0 12 14 8.5 1.80 1.89 1350 4,05 1,05 0.044
TSF 10 BB 10 15.0 M10 12.0 28 19 14 10.5 43 20 6,5 15 17 8.0 1.90 1.81 1250 4,4 1,45 0.072
TSF 12 BB 12 17.5 M12 14.5 32 22 16 12.0 50 22 6.5 16 19 7.5 1.74 1.82 1150 5 1,85 0.107
TSF 14 BB 14 20.0 M14 17.0 36 25 19 13.5 57 25 8.0 20 22 6.0 2.36 2.48 1050 5,55 1,95 0.160
TSF 16 BB 16 22.0 M16 19.0 42 27 21 15.0 64 28 8.0 22 22 8.0 2.24 2.35 950 6,3 2,4 0.224
TSF 18 BB 18 25.0 M18x1.5 21.5 46 31 23 16.5 71 32 10.0 24 27 8.5 2.21 2.31 900 7,15 2,95 0.293
TSF 20 BB 20 27.5 M20x1.5 24.5 50 34 25 18.0 77 33 10.0 26 30 7.0 2.46 2.58 850 7,98 3,5 0.367
TSF 22 BB 22 30.0 M22x1.5 26.0 54 38 28 20.0 84 37 12.0 26 32 8.0 2.35 2.24 750 9,35 3,95 0.480
TSF 25 BB 25 30.0 M24x2 29.5 64 35 31 22.0 94 42 10.0 32 30 5.0 2.02 2.12 620 11 5,7 0.572
TSF 30 BB 30 40.0 M30x2 34.5 70 50 37 25.0 110 51 15.0 35 41 7.5 2.24 2.35 500 14,2 7,5 0.978
TSF 35 BB 35 48 M36x2 40 81 58 43 28.0 125 56 17.0 45 50 8.0 2.7 2.83 450 25 8 1.600
TSF 40 BB 40 53 M48x2 45.1 91 65 49 33.0 142 60 19.0 50 55 8.0 2.7 2.83 400 30 10 2.400
TSF 50 BB 50 63 M48x2 56.7 117 75 60 45.0 160 65 23.0 65 65 8.5 2.7 2.83 350 51 17 5.000
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen
Для левой резьбы следует добавить суффикс “L”
Innengewinde, Lager mit seitlichen Abdeckungen
Внутренняя резьба, подшипник с боковыми защитными шайбами
G
ehäuse: gepresstes Stahlblech; Lagerlaufbahn gehärtet, geschliffen; Oberfläche verzinkt, enthält kein sechswertiges Chrom
Корпус: кованя сталь; закаленная дорожка подшипника, выровненная; оцинкованная поверхность, без шестивалентного хрома
Innenring: Stahl 100 Cr 6; gehärtet, geschliffen
Внутреннее кольцо: сталь 100 Cr 6; закаленное, выровненное
Schmierung: Fett für Hochgeschwindigkeitslager
Смазка: консистентная смазка для высокоскоростных подшипников
Betriebstemperatur: von -45 °C bis +120 °C
Рабочая температура: от -45°C до +120°C
Radialluft: 10 - 30 µm
Радиальный зазор подшипника: 10 ÷ 30 µм
TSF..BB
DIN ISO 12240-4
Maßreihe K
серия K
Gelenkköpfe / Шарнирные головки
