95
b
1
b
3
l
3
d
4
d
1
d
3
sw
l
1
l
d
6
d
2
d
7
h
α

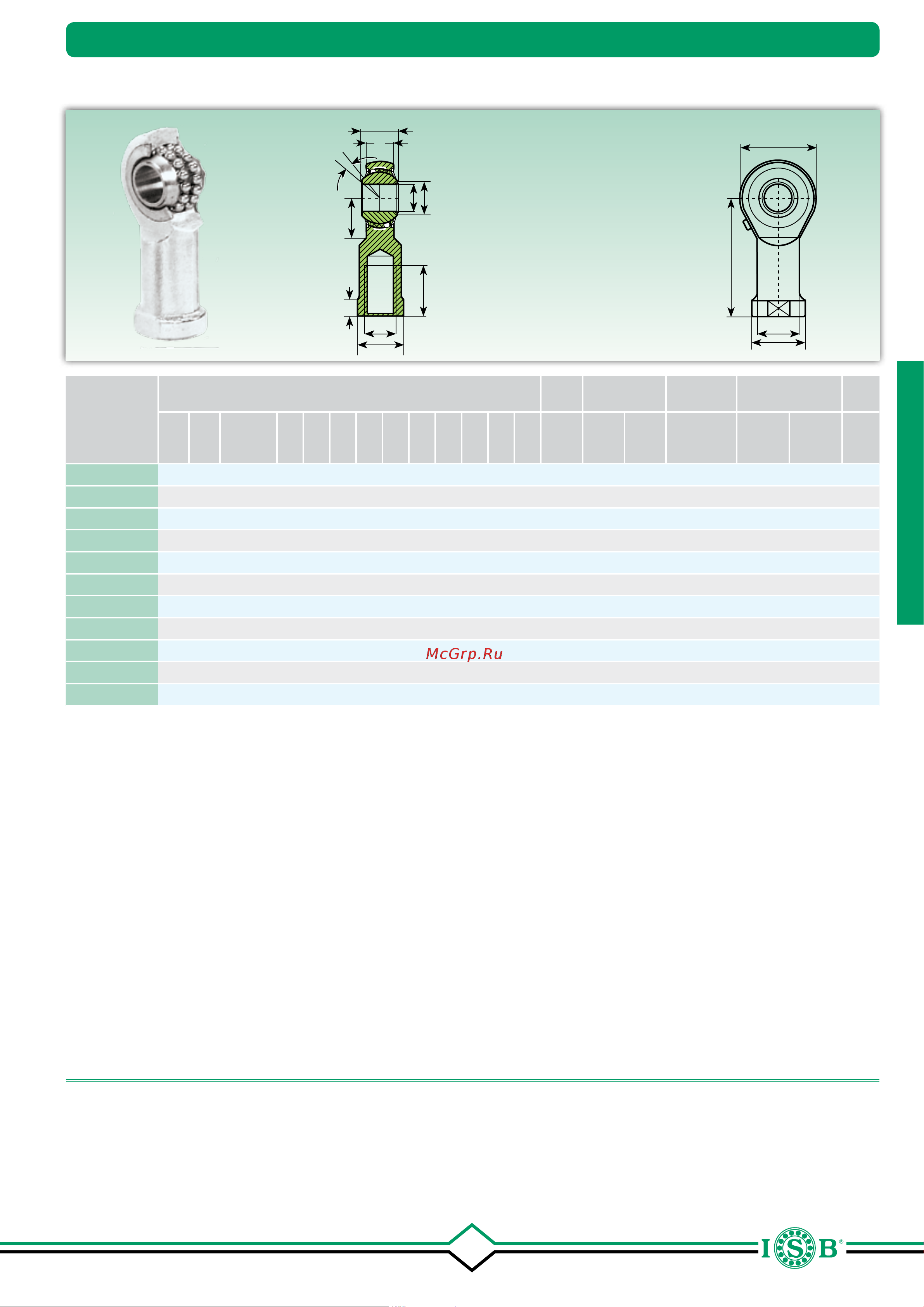

Gelenkköpfe mit eingebautem doppelreihigem Kugellager
Шарнирная головка со встроеным подшипником с двойным рядом шариков
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Berechnungsfaktoren
Коэффициенты расчета
Grenzdrehzahl
Предельная скорость
Tragzahl
Коэффициенты нагрузки
Gewicht
Масса
d
1
d
2
d
3
d
4
d
6
d
7
b
1
b
3
h l l
1
l
3
sw ≈ α Y Y
0
(min
-1
)
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
TSF 06 BB-O 6 10.0 M6 9.0 20 13 9 6.75 30 12 5.0 10 11 8.0 2.09 2.19 1350 2,75 0,65 0.019
TSF 08 BB-O 8 12.5 M8 10.5 24 16 12 9.0 36 16 5.0 12 14 8.5 1.80 1.89 1300 4 1 0.036
TSF 10 BB-O 10 15.0 M10 12.0 28 19 14 10.5 43 20 6.5 15 17 8.0 1.90 1.81 1225 4,45 1,45 0.060
TSF 12 BB-O 12 17.5 M12 14.5 32 22 16 12.0 50 22 6.5 16 19 7.5 1.74 1.82 1125 4,95 1,8 0.087
TSF 14 BB-O 14 20.0 M14 17.0 36 25 19 13.5 57 25 8.0 20 22 6.0 2.36 2.48 1025 5,6 2 0.135
TSF 16 BB-O 16 22.0 M16 19.0 42 27 21 15.0 64 28 8.0 22 22 8.0 2.24 2.35 975 6,25 2,35 0.190
TSF 18 BB-O 18 25.0 M18x1.5 21.5 46 31 23 16.5 71 32 10.0 24 27 8.5 2.21 2.31 900 7,1 2,9 0.270
TSF 20 BB-O 20 27.5 M20x1.5 24.5 50 34 25 18.0 77 33 10.0 26 30 7.0 2.46 2.58 825 7,9 3,45 0.338
TSF 22 BB-O 22 30.0 M22x1.5 26.0 54 38 28 20.0 84 37 12.0 26 32 8.0 2.35 2.24 725 9,3 3,98 0.450
TSF 25 BB-O 25 30.0 M24x2 29.5 64 35 31 22.0 94 42 10.0 32 30 5.0 2.02 2.12 600 11,03 5,68 0.602
TSF 30 BB-O 30 40.0 M30x2 34.5 70 50 37 25.0 110 51 15.0 35 41 7.5 2.24 2.35 450 14,15 7,45 0.922
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen
Для левой резьбы следует добавить суффикс “L”
Innengewinde, Lager mit seitlichen Abdeckungen
Внутренняя резьба, подшипник с боковыми защитными шайбами
Gehäuse: gepresstes Stahlblech; Lagerlaufbahn gehärtet, geschliffen; Oberfläche verzinkt, enthält kein sechswertiges Chrom
Корпус: кованя сталь; закаленная дорожка подшипника, выровненная; оцинкованная поверхность, без шестивалентного хрома
Innenring: Stahl 100 Cr 6; gehärtet, geschliffen
Внутреннее кольцо: сталь 100 Cr 6; закаленное, выровненное
Schmierung: Fett für Hochgeschwindigkeitslager
Смазка: консистентная смазка для высокоскоростных подшипников
Betriebstemperatur: von -45 °C bis +120 °C
Рабочая температура: от -45°C до +120°C
Radialluft: 10 - 30 µm
Радиальный зазор подшипника: 10 ÷ 30 µм
TSF..BB-O
DIN ISO 12240-4
Maßreihe K
серия K
Bei den TSF..BB-O sind die Kugeln gehäusegeführt und nicht innenringgeführt, wie bei den TSF..BB
В сериях TSF..BB-O шарики направлены на корпус, на на внутреннее кольцо, как в сериях TSF..BB
Gelenkköpfe / Шарнирные головки
