96
b
1
b
3
l
3
d
4
d
1
d
3
sw
l
2
l
d
6
d
2
h
α

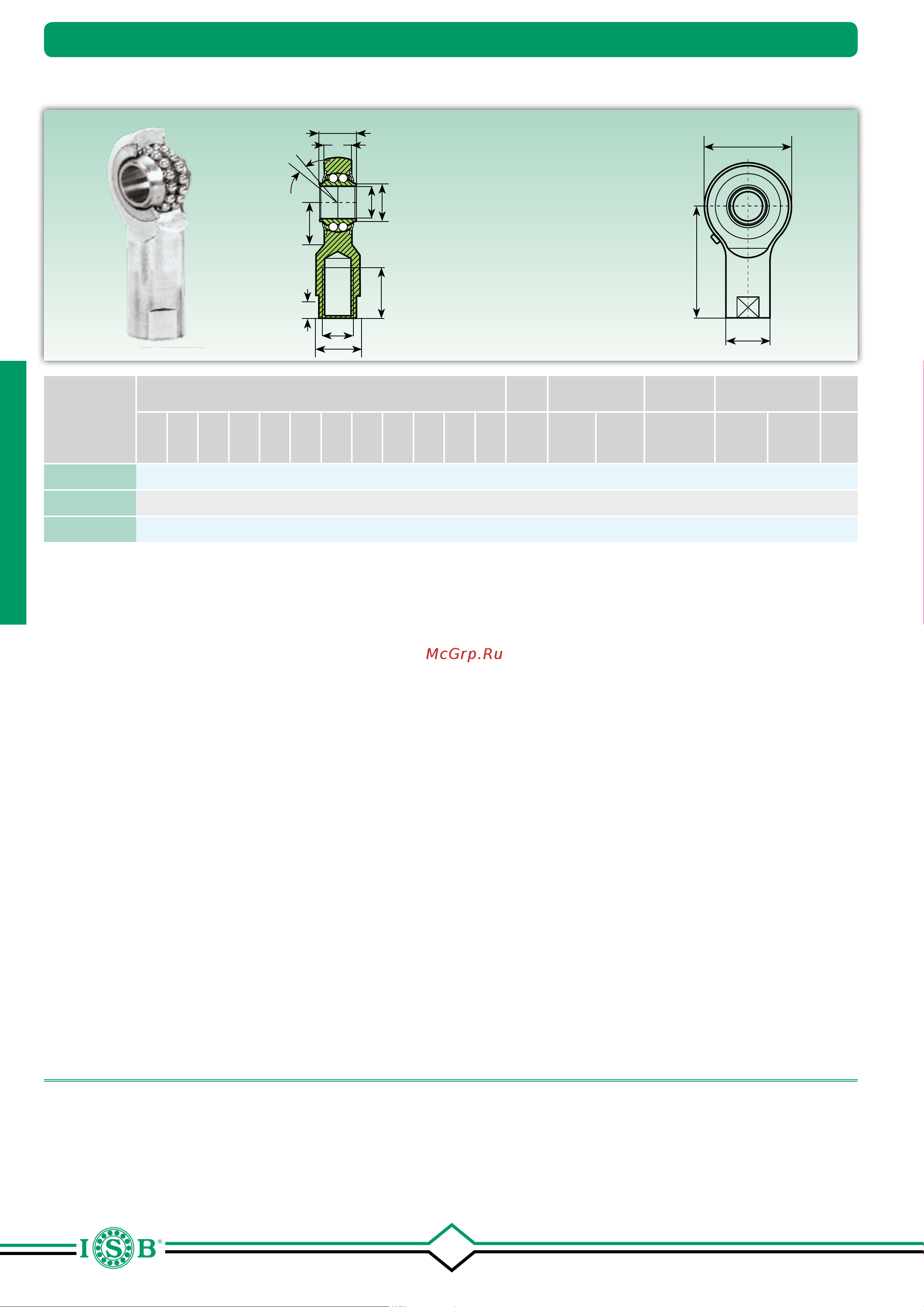

Gelenkköpfe mit eingebautem doppelreihigem Kugellager mit Anschlag
Шарнирная головка со встроеным подшипником с двойным рядом шариков с кромкой
Kurzzeichen
1)
Обозначение
1)
Abmessungen (mm)
Размеры (mm)
Grad
Градусы
Berechnungsfaktoren
Коэффициенты расчета
Grenzdrehzahl
Предельная скорость
Tragzahl
Коэффициенты нагрузки
Gewicht
Масса
d
1
d
2
d
3
d
4
d
6
b
1
b
3
h
1
l l
3
r sw ≈ α Y Y
0
(min
-1
)
dynamisch C
Динамическая C
KN
statisch C
o
Статическая C
o
KN
≈ Kg
TSF 10 BB-E 10 15 M8 13,0 30 13.0 9 38 17 14.5 10 13 7.0 1.90 1.81 1230 2,6 0,99 0.063
TSF 15 BB-E 15 19 M12 17.5 40 16.5 12 51 24 20.0 15 17 7.0 2.30 2.41 1050 5,05 1,9 0.140
TSF 20 BB-E 20 22 M16 24.0 48 20.0 15 65 32 22.0 20 19 6.5 2.34 2.45 900 6,1 2,98 0.223
1)
Für Linksgewinde das Nachsetzzeichen “L” hinzufügen
Для левой резьбы следует добавить суффикс “L”
Innengewinde, Lager mit seitlichen Abdeckungen
Внутренняя резьба, подшипник с боковыми защитными шайбами
Gehäuse: gepresstes Stahlblech; Lagerlaufbahn gehärtet, geschliffen; Oberfläche verzinkt, enthält kein sechswertiges Chrom
Корпус: кованя сталь; закаленная дорожка подшипника, выровненная; оцинкованная поверхность, без шестивалентного хрома
Innenring: Stahl 100 Cr 6; gehärtet, geschliffen
Внутреннее кольцо: сталь 100 Cr 6; закаленное, выровненное
Schmierung: Fett für Hochgeschwindigkeitslager
Смазка: консистентная смазка для высокоскоростных подшипников
Betriebstemperatur: von -45 °C bis +120 °C
Рабочая температура: от -45°C до +120°C
Radialluft: 10 - 30 µm
Радиальный зазор подшипника: 10 ÷ 30 µм
TSF..BB-E
DIN ISO 12240-4
Maßreihe K
серия K
Gelenkköpfe / Шарнирные головки
