ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
9544
17
Климатическое исполнение
УХЛ 3.1
4.Максимально допустимый изгибающий момент на корпус
Условный проход в дюймах
3/4"
1"
Изгибающий момент, Нм
200
350
5.Предельно-допустимые крутящие моменты при монтаже
Условный проход в дюймах
1/2"
3/4"
1"
Крутящий момент, Нм
35
45
65

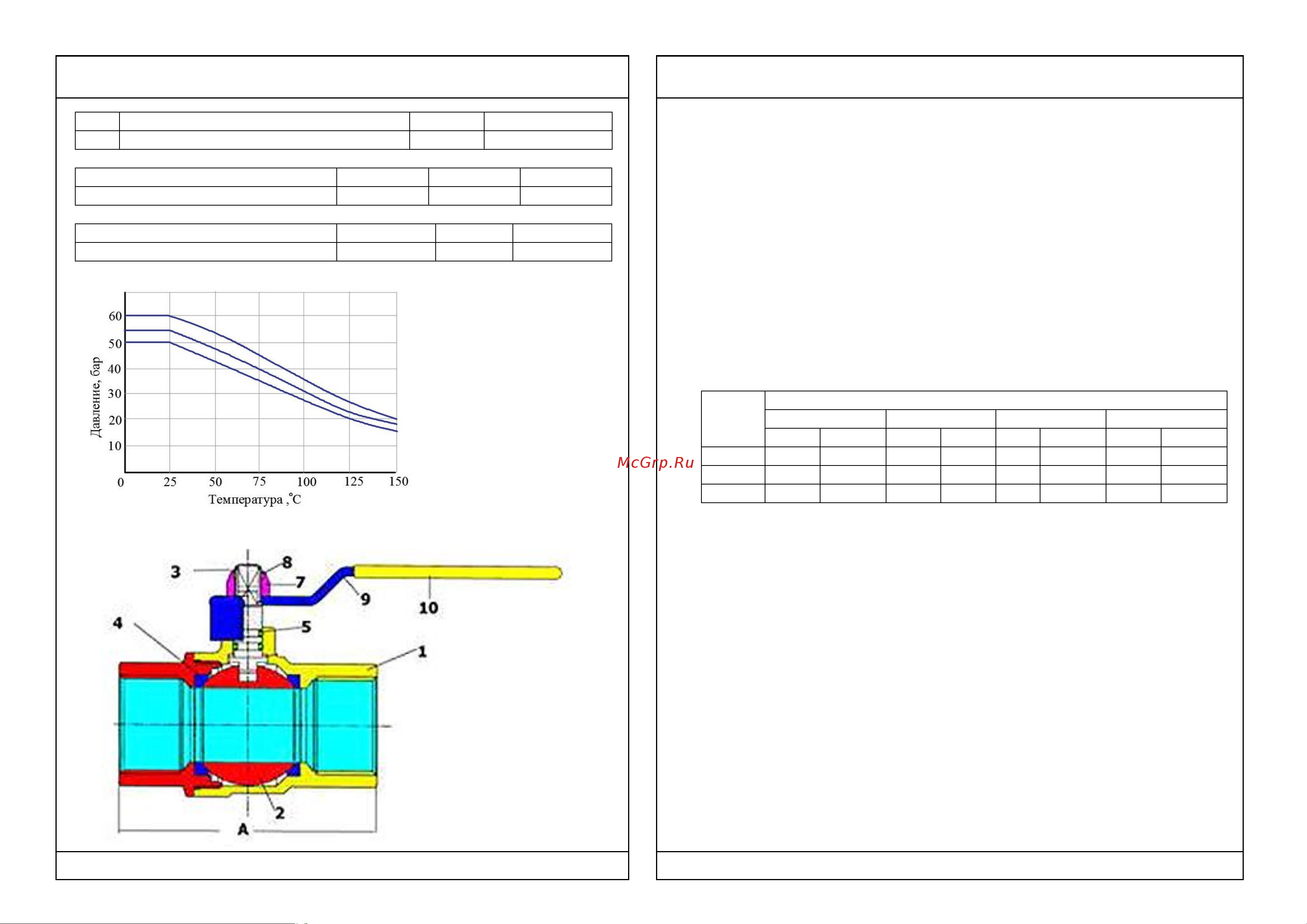

6.График зависимости рабочего давления от температуры (для воды)
7. Устройство и принцип работы
Корпус крана 1 выполнен из двух латунных, никелированных деталей
(CW617N) , соединенных между собой на резьбе с герметизацией
пропилметакрилатным клеем анаэробного твердения Loctite (допущен для
контакта с пищевыми жидкостями).
Запорный орган крана представляет собой латунный хромированный по
медной подложке шар 2 (CW617N), приводимый в движение латунным
штоком 3 (CW614N). В качестве седельных уплотнений использованы
тефлоновые кольца 4(PTFE). Уплотнение штока выполнено в виде двух колец
5 из витона (FPM). Ручка 9 крепится при помощи гайки 7, имеющей
полиэтиленовый вкладыш 8, предотвращающий самопроизвольное
отвинчивание гайки. У моделей 271, 272 рукоятка стальная, оцинкованная с
защитным ПХВ покрытием. Модели 277, 278 имеют окрашенные,
силуминовые ручки «бабочки».
8.Номенклатура и габаритные размеры
9. Рекомендации по монтажу
9.1. Краны могут устанавливаться в любом монтажном положении.
9.2. В соответствии с ГОСТ 12.2.063 п.3.10, арматура не должна испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа). При
необходимости должны быть предусмотрены опоры или компенсаторы,
снижающие нагрузку на арматуру от трубопровода.
9.3.Несоосность соединяемых трубопроводов не должна превышать 3мм при
длине до 1м плюс 1мм на каждый последующий метр (СП 73.13330.2012 п.
5.1.8.).
9.4.Муфтовые соединения следует выполнять, не превышая допустимые
крутящие моменты, указанные в разделе 5 настоящего паспорта. При этом
монтажный ключ должен воздействовать на присоединяемый полукорпус
крана, а не на противоположный.
10. Указания по эксплуатации и обслуживанию
10.1. Краны должны эксплуатироваться при условиях, изложенных в таблице
технических характеристик.
DN
Размеры в мм, вес в г
VT271
VT272
VT277
VT278
А
Вес
А
Вес
А
Вес
А
Вес
1/2"
58
201
66
215
58
181
66
192
3/4"
70
341
81
371
70
323
81
399
1"
83
536
95
630
