п/п

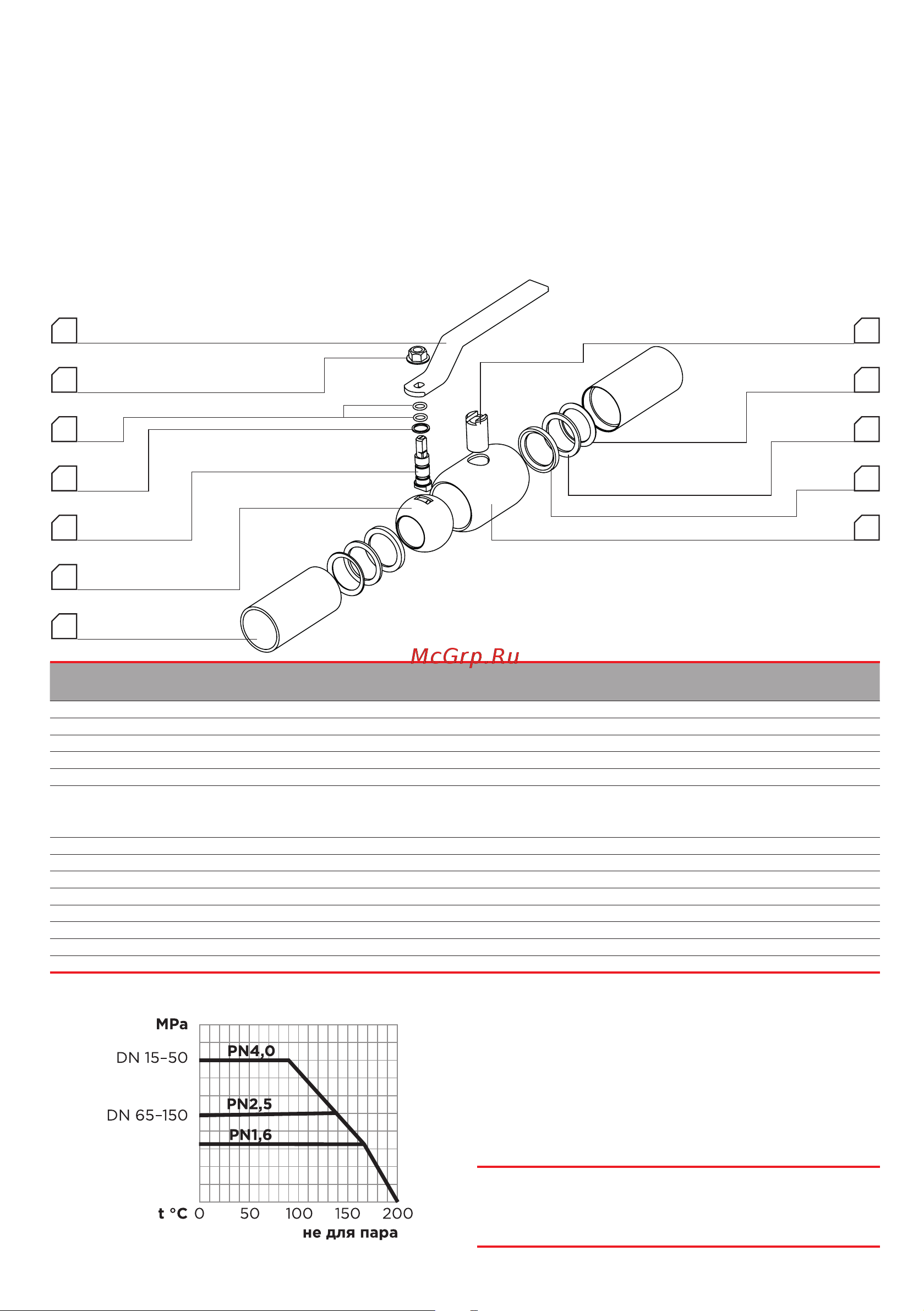

деталь спецификация материалов

1 ручка ст. 3

2 гайка оцинкованная сталь

3 кольцо уплотнительное силикон, EPDM70

4 кольцо Ф4К20 (PTFE +20% С)

5 шток ст. 20Х13 (AISI 420)

6 шар

DN 15–32: ст. 20Х13 (AISI 420)

DN 40, 65: ст.08Х18Н10 (AISI 304)

DN 50, 80–150: ст. 08Х13 (AISI 409)

7 патрубок ст. 20

8 горловина ст. 20

9 пружина ст. 65Г или ст. 60С2А

10 кольцо опорное ст. 08ПС

11 седло Ф4К20 (PTFE +20% С)

12 корпус ст. 20

фланец ст. 20

ЛКМ – эмаль, цвет синий

Примечание: Краны могут также иметь категорию размещения 2, 3, 4, 5 поГОСТ 15150.

ГРАФИК ЗАВИСИМОСТИ ДАВЛЕНИЯ

ОТ ТЕМПЕРАТУРЫ

ПРИМЕЧАНИЕ!

СВЕРЯЙТЕ РАБОЧЕЕ ДАВЛЕНИЕ

СДИАГРАММОЙ ЗАВИСИМОСТИ

ДАВЛЕНИЯ ОТТЕМПЕРАТУРЫ

1. ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

1 8

2 9

3 10

4 11

5 12

1.1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ:

КШ предназначен дляустановки вкачестве запорного устройства, полностью перекрывающего поток рабочей среды натрубопроводах,

транспортирующих воду, газ, нефтепродукты идругие нетоксичные инеагрессивные среды, нейтральные кматериалам деталей крана.

1.2. ПРЕДПРИЯТИЕ-ИЗГОТОВИТЕЛЬ

по заказу ООО «Группа компаний Эльф»

ООО «АЛСО» Россия, г. Челябинск, ул. Складская, 1, тел./факс +7 (351) 210-0-210

E-mail: info@alsoarm.ru | www.alsoarm.ru

1.3 МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ КРАНА
