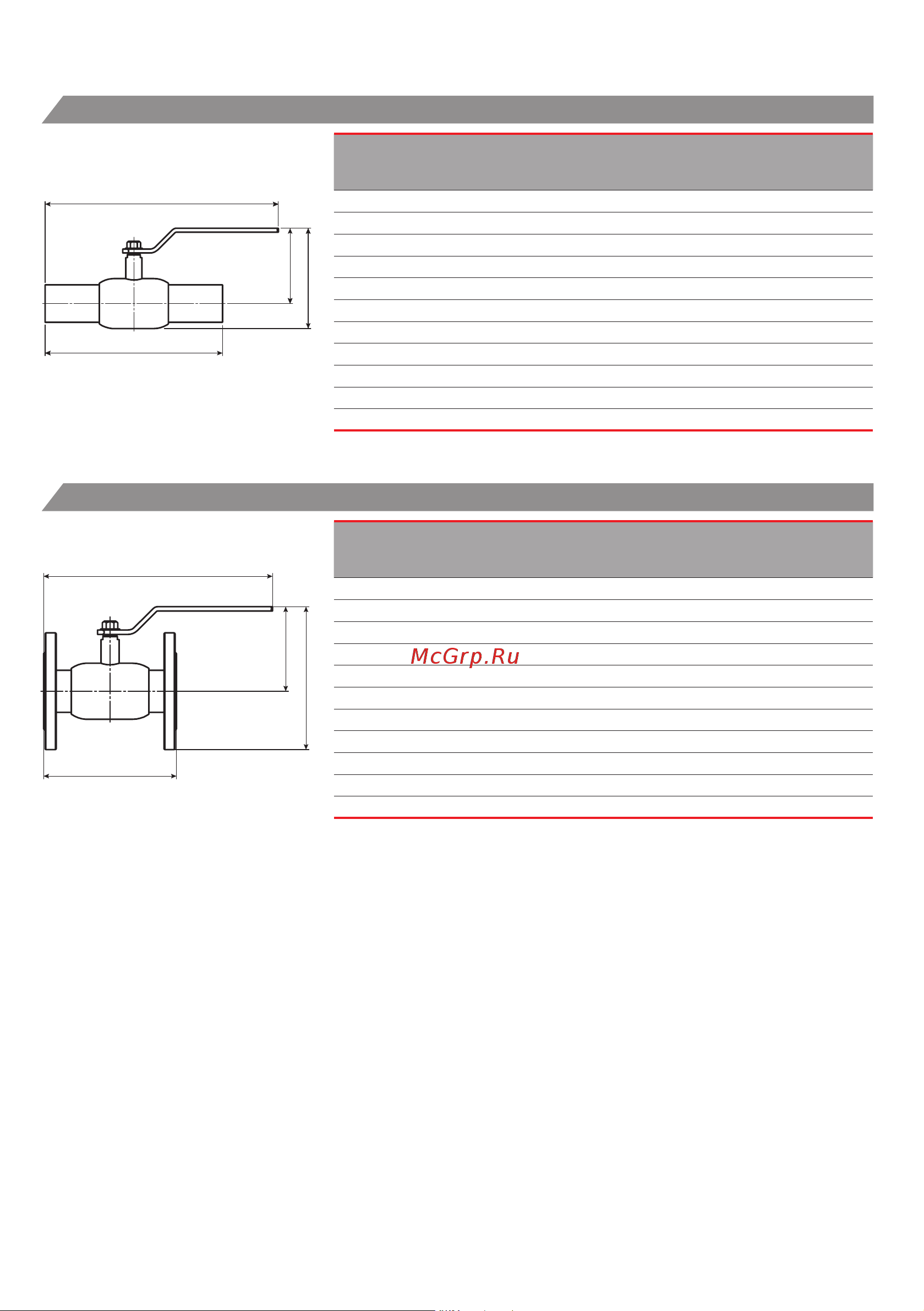

1.4. ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ПРИВАРНОЙ ТИП ПРИСОЕДИНЕНИЯ

ФЛАНЦЕВЫЙ ТИП ПРИСОЕДИНЕНИЯ

номинальный

диаметр, DN

номинальное

давление,

PN (МПа)

эффективный

диаметр,

мм, D

ЭФ

строительная

длина, мм, L

длина,

мм, L1

высота,

мм, Н

высота,

мм, Н1

масса,

кг

15 40 (4,0) 10,5 200 250 74 95 0,9

20 40 (4,0) 15 200 250 74 95 0,9

25 40 (4,0) 18 230 265 76 100 1,2

32 40 (4,0) 24 230 265 80 109 1,4

40 40 (4,0) 30 250 345 105 135 2,2

50 40 (4,0) 40 270 355 114 152 2,6

65 25 (2,5) 48 280 360 119 164 3,7

80 25 (2,5) 63 280 435 152 209 5,4

100 25 (2,5) 75 300 445 162 229 7,2

125 25 (2,5) 100 330 680 193 283 13,4

150 25 (2,5) 125 360 695 210 320 18,8

номинальный

диаметр, DN

номинальное

давление,

PN (МПа)

эффективный

диаметр,

мм, D

ЭФ

строительная

длина, мм, L

длина,

мм, L1

высота,

мм, Н

высота,

мм, Н1

масса,

кг

15 40 (4,0) 10,5 120 210 74 122 1,9

20 40 (4,0) 15 120 210 74 125 2,3

25 40 (4,0) 18 140 220 76 135 2,9

32 40 (4,0) 24 140 220 80 150 3,9

40 40 (4,0) 30 165 305 105 180 5

50 40 (4,0) 40 180 310 114 195 6,2

65 16 (1,6) 48 200 320 119 210 8,8

80 16 (1,6) 63 210 400 152 250 11,5

100 16 (1,6) 75 230 410 162 270 15,8

125 16 (1,6) 100 350 690 193 315 25,5

150 16 (1,6) 125 380 705 210 350 36,8

2.ИНСТРУКЦИЯ ПОЭКСПЛУАТАЦИИ ШАРОВЫХ КРАНОВ Ci

Требования безопасности примонтаже ивводе вэксплуатацию всо-

ответствии сГОСТ 12.2.063–2015.

Кран шаровой Ci поставляется потребителю вположении «открыто»

(ГОСТ 28343–89 п.п. 13.3.). Кран следует закрывать поворотом ручки вна-

правлении почасовой стрелке.

Дляповорота запорного органа плавно увеличивайте усилие наруч-

ку, дотех пор, пока шар несдвинется сместа.

Открытие изакрытие осуществляется поворотом ручки на90°, вна-

правлении стрелки, изображенной наручке илинаштурвале редуктора.

Вположении «открыто» ручка располагается вдоль корпуса крана. Впо-

ложении «закрыто» — поперек.

Краны шаровые Ci специального обслуживания нетребуют.

МОНТАЖ ШАРОВЫХ КРАНОВ Ci

Кран устанавливается натрубопровод воткрытом положении. Мон-

тажное положение — любое.

Убедитесь, чтовнутри шарового крана нет посторонних предметов

изагрязнений, которые могли появиться впроцессе транспортировки.

• Недопустимо уменьшение строительной длины шарового крана Ci,

стипом присоединения подприварку (так какэта длина специально

рассчитана, и обеспечивает отсутствие перегрева уплотнения шара

приустановке крана натрубопроводе).

• Дляобеспечения качества сварного шва рекомендуется зачистить кон-

цы трубопровода отзагрязнений иржавчины.

• Установку кранов натрубопровод подприварку, следует производить

припомощи дуговой илигазовой сварки содновременным охлаждени-

ем корпуса крана влажной ветошью.

• Присварке следует избегать перегрева корпуса крана. Корпус считает-

ся перегретым, если температура поверхности корпуса уседла крана

присварке превышает 80 °С.

• Примонтаже крана навертикальном трубопроводе:

• а)вмомент приварки верхнего конца кран должен быть полностью от-

крыт (воизбежание повреждения искрами поверхности шара иуплот-

нения);

• б) при сварке нижнего конца кран должен быть полностью закрыт

(воизбежание возникновения тяги оттепла сварки).

• Приваренный ктрубопроводу кран запрещается открывать илиза-

крывать дополного остывания.

• При монтаже кранов шаровых Ci с фланцевым типом присоедине-

ния необходимо произвести осмотр уплотнительных поверхностей

фланцев. Наних недолжно быть забоин, раковин, заусенцев идругих

дефектов поверхности.

• Затяжка болтов нафланцевых соединениях должна быть равномерной

повсему периметру.
