4. Комплектность

4.1. Комплектность боксов зависит от количества модулей, для которых данный бокс предназначен.

Для удобства подбора необходимого бокса данные о комплектности сведены в таблицу 3.

Таблица 3. Комплектность боксов

Тип корпуса ЩРН-П

Количество модулей 3 4 6 8 10 12 15 18 24 36 45

Корпус 1 1 1 1 1 1 1 1 1 1 1

DIN-рейка 1 1 1 1 1 1 1 1 2 3 3

Шина на 3 отверстия 1 1 1

Шина на 4 отверстия 1 1 2 2 2 1 4 2 2

Шина на 6 отверстий 1 1

Шина на 8 отверстий 1 1 1 2 2 4 4

Суппорт для шин 1 1 1 1 1 1 1 1 2 2 2

Шуруп 4,2х34 2 2 2 2 2 2 2 4 4 4 4

Дюбель 6х35 2 2 2 2 2 2 2 4 4 4 4

Заглушка 2 2 2 2 2 2 2 4 4 4 4

Лента маркировочная 1 1 1 1 1 1 1 1 1 1 1

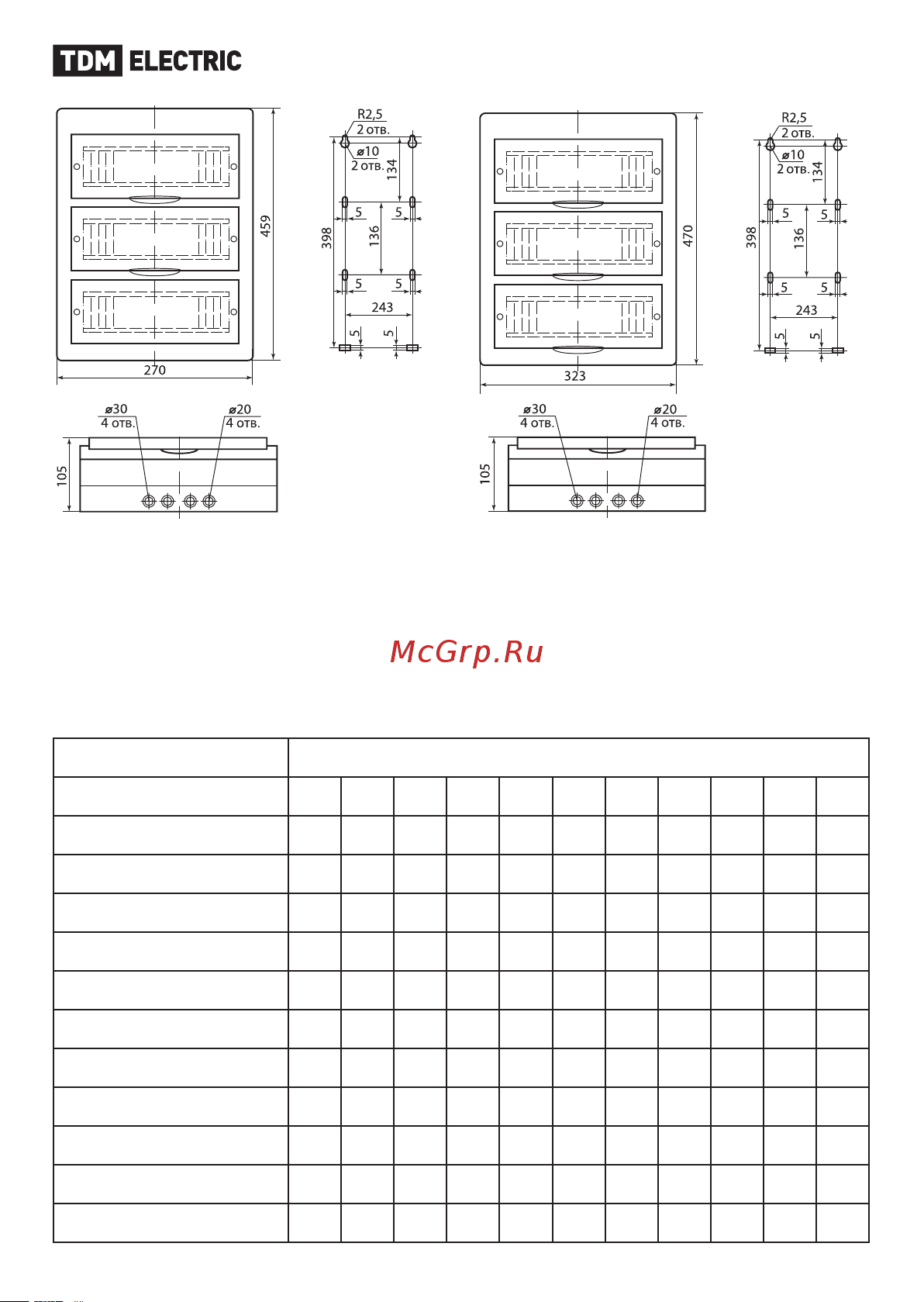

ЩРН-П-36 ЩРН-П-45

Рисунок 1. Габаритные и установочные размеры, мм
