6. Требования к рабочему месту

Рабочее место должна соответствовать требованиям техники безопасности. Подключение к сети питания и к

источнику сжатого воздуха должно выполняться согласно описанию в руководстве. Рабочая зона должна быть

хорошо вентилируемой. Для надлежащей работы стенда, необходимо обеспечить вокруг него свободное

пространство, как показано на рис. 2. Вне помещения стенд должен быть установлен под навесом для защиты

от дождя и прямых солнечных лучей.

Предупреждение. Запрещается эксплуатация стенда, оборудованного двигателем, в помещениях со

взрывоопасной атмосферой.

7. Положение и установка

1. Отвинтите гайки на нижней части стенда и выровняйте его по уровню.

Установите стенд на всех винтах и убедитесь в том, что он надежно

зафиксирован. Убедитесь в том, что сеть питания, к которой будет

подключаться стенд, имеет надлежащий контур заземления. Также необходимо

обеспечить, чтобы пол рядом со стендом был нескользким.

2. Отвинтите гайку A на корпусе стенда B как показано на рис. 3. Поднимите

колонну С, установите ее на винты на корпусе стенда B и зафиксируйте,

затянув на винтах гайки А. Колонна должна быть надежно зафиксирована на

корпусе стенда. В противном случае шина может быть повреждена.

8. Подключение к сети питания и к источнику сжатого воздуха

Предостережение: перед началом монтажа и подключения убедитесь в том, что

параметры сети питания соответствуют рабочим параметрам стенда. Установка

любых пневматических и электрических устройств должна выполняться

профессиональным электриком.

Рис. 4

Подключение стенда к системе сжатого воздуха осуществляется через разъем, находящийся н а правой стороне

стенда. Сеть питания, к которой будет подключен стенд, должна быть оснащена предохранительным

устройством и надлежащим внешним контуром заземления. Также на главной сети питания должен быть

установлен выключатель дифференциального тока, с током отсечки 30 мА.

Предостережение: стенд не оснащен разъемом электропитания. Пользователь должен самостоятельно

подсоединить разъем электропитания, рассчитанный не менее чем на 16 А, а также соответствующий вольтажу

стенда, или непосредственно подключить стенд к сети питания, в соответствии с вышеуказанными

требованиями.

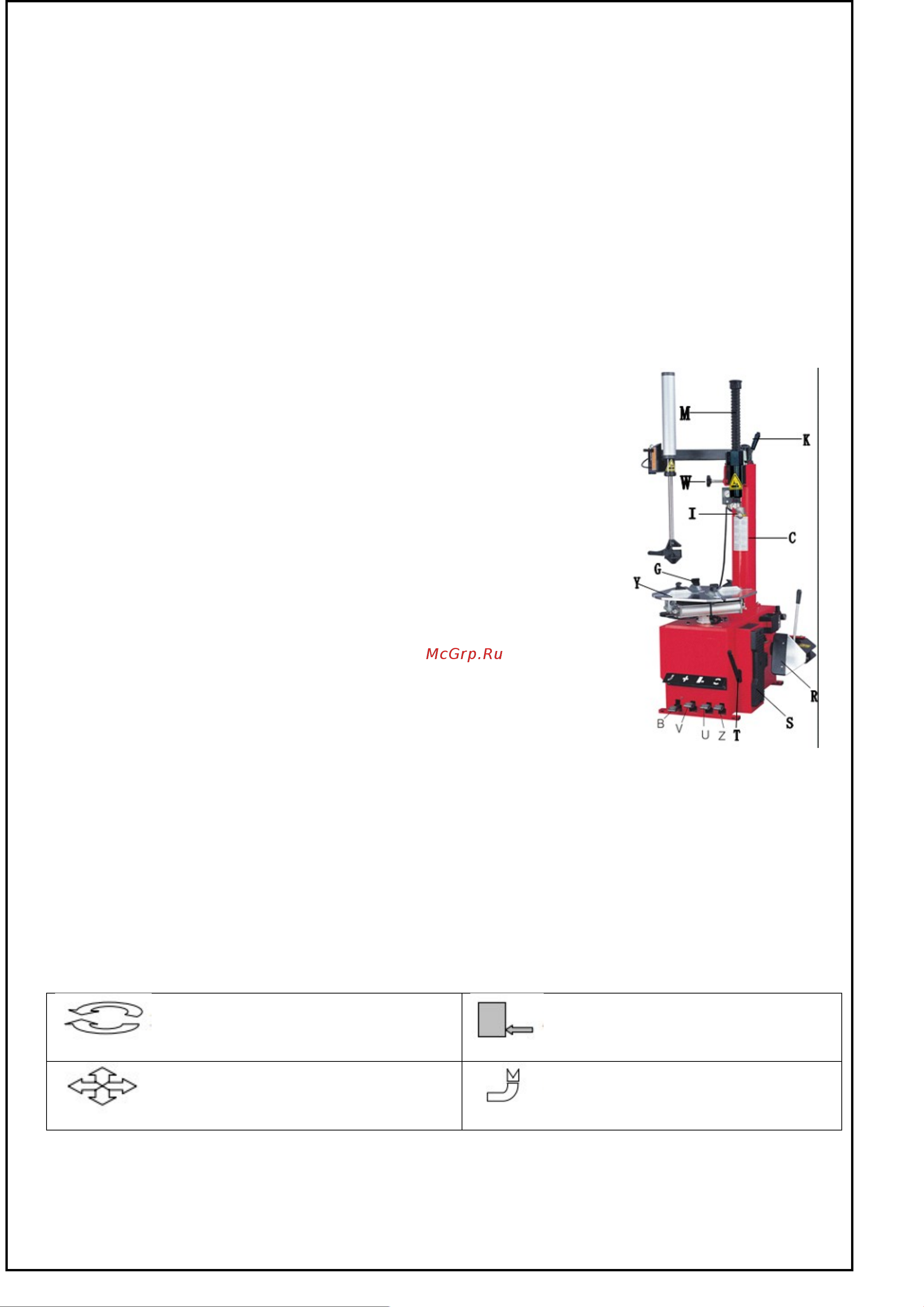

9. Монтажные операции:

Педаль вращения поворотного стола (Z)

Педаль отбортовки (U)

Педаль открытия и закрытия кулачков (V)

Педаль взрывной накачки шины (B)

- 3 -
