Указанные ниже буквенные обозначения определены на рис. 4.
При нажатии на педаль вращения поворотного стола (Z), поворотный стол (Y) вращается по часовой стрелке;
при поднятии педали вращения поворотного стола (Z), поворотный стол (Y) вращается против часовой
стрелки.
При нажатии на педаль отбортовки (U), отжимная лапа (R) двигается внутрь; при отпуске педали отборотовки
(U), отжимная лапа (R) возвращается в исходное положение.
При нажатии на педаль открытия и закрытия кулачков (V), четыре кулачка (G) на поворотном столе
раскрываются; при повторном нажатии четыре кулачка (G) сходятся. Когда педаль находится в среднем
положении, кулачки останавливаются.
При нажатии на педаль взрывной накачки (B), происходит резкая подача воздуха; при отпуске педали, подача
воздуха прекращается. (Перед выполнением действий согласно п. 13
необходимо прочитать соответствующие предупреждения и примечания, а
также внимательно отнестись к требованиям техники безопасности)
Работа на шиномонтажном стенде состоит из трех этапов:
1)Отбортовка
2)Демонтаж шины
3)Монтаж шины
Предостережение: Запрещается работать на стенде в свободной одежде.
Оператор должен одеть защитный головной убор, перчатки и не скользящую
обувь. Убедитесь в том, что из шины полностью спущен воздух, а с обода
сняты все балансировочные грузики.
9.1. Отбортовка шины
Убедитесь в том, что из шины полностью спущен весь воздух. Поместите шину рядом с резиновой накладкой
(S). Подведите лопатку к борту на расстоянии примерно 10 мм от кромки обода, как показано на рис. 5. Чтобы
вдвинуть лопатку в борт, нажмите педаль отбортовки (U). Повторите эту операцию в разных местах по
периметру шины, с обоих ее сторон, так чтобы полностью высвободить борт.
9.2. Демонтаж шины
Перед началом демонтажа убедитесь в том, что с обода сняты все грузики, а из шины полностью спущен весь
воздух. Нанесите смазку по всему периметру борта. Отсутствие смазки может привести к повышенному
износу шины. Зажмите колесо одним из описанных ниже способов исходя из его размеров.
а - зажим колеса по наружной поверхности
Нажмите педаль открытия и закрытия кулачков (V) до середины хода вниз и переместите кулачки (G) в
положение для зажима шины на поворотном столе (Y); поместите шину на поворотный стол и, удерживая
обод, нажмите педаль (V), чтобы зажать колесо в кулачках.
б - зажим колеса по внутренней поверхности
Полностью сведите кулачки (G). Поместите шину на поворотный стол и нажмите на педаль открытия и
закрытия кулачков (V), чтобы раскрыть кулачки и зажать колесо.
Предостережение: перед тем как переходить к следующему этапу, убедитесь в том, что колесо надежно зажато
кулачками.
- 4 –

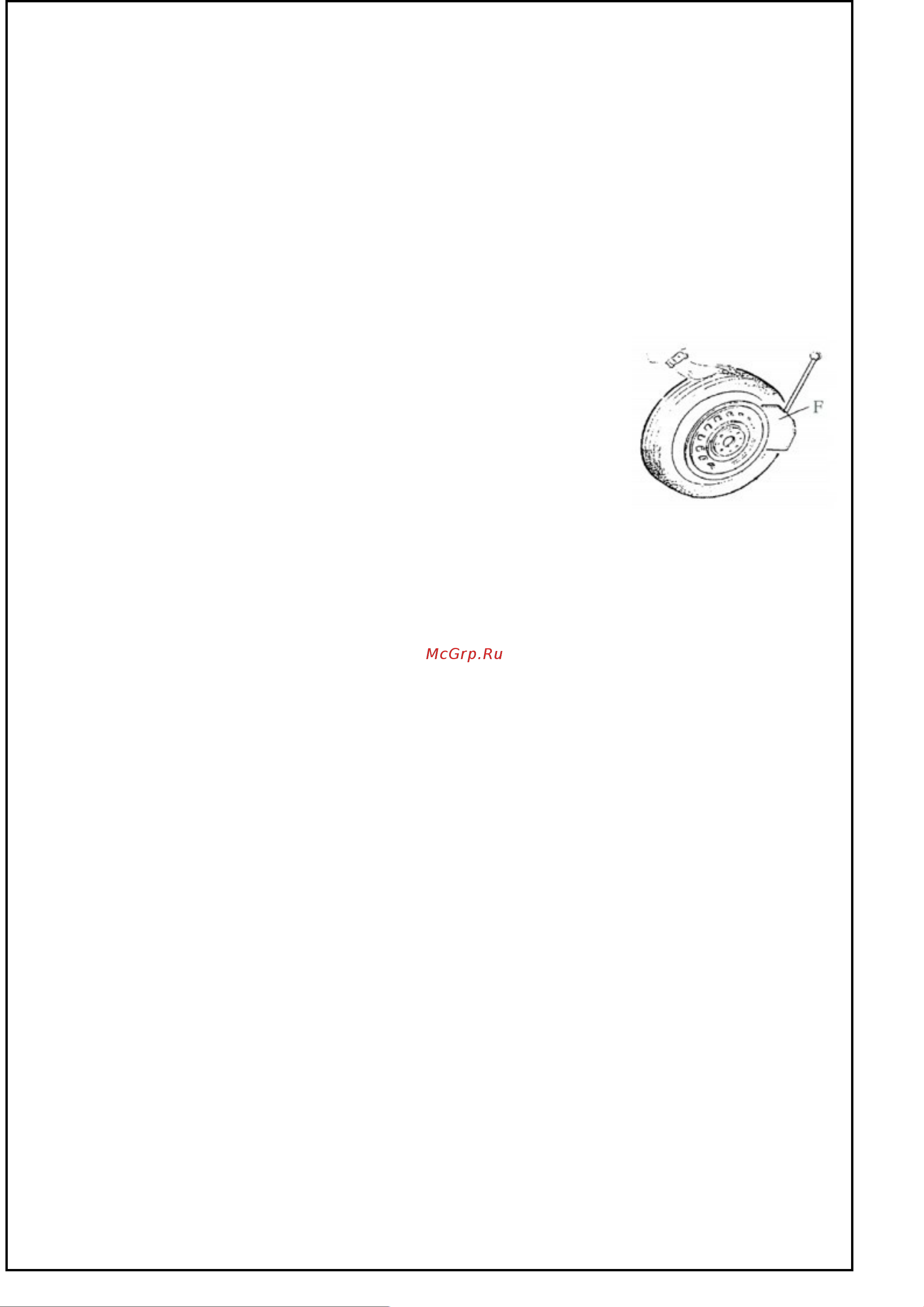

Рис. 5
