Атмосфера Оптима 1 дверь, исполнение 2 00-00016818 Инструкция по сборке онлайн [2/2] 842004

Перед сборкой внимательно ознакомьтесь с данной инструкцией, проверьте комплектность

фурнитуры. Упаковку и прокладочный материал можно использовать в качестве подстилочного

материала при сборке. Сборку производите на ровной жёсткой поверхности. Пенал можно собрать

на левую или правую сторону открывания двери.

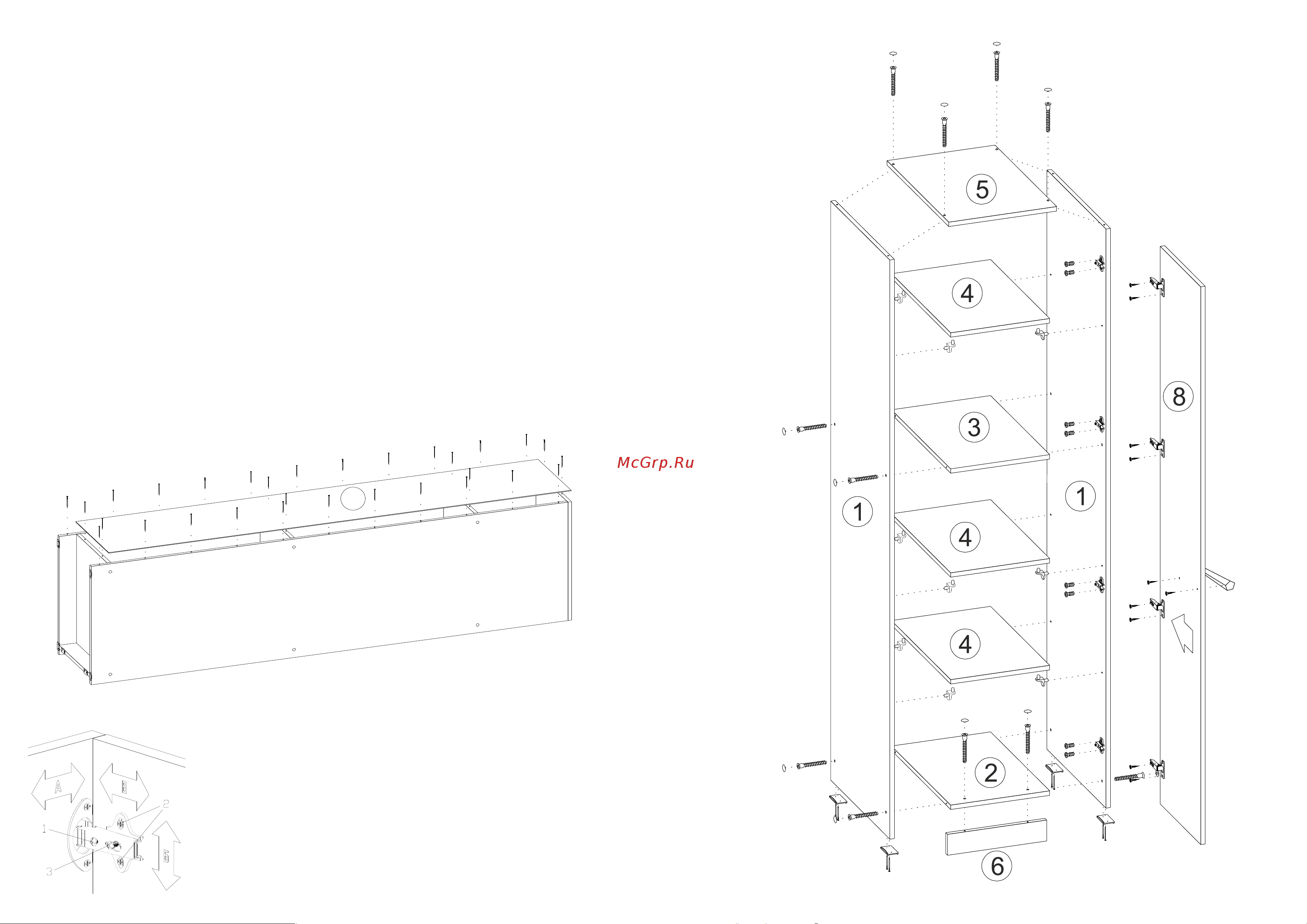

1. Сборку начинаем с установки ответных планок (16) на левую или правую стойку (1) с помощью

евровинтов 6,3*13 (19) . На нижние кромки боковых стенок (1) крепим подпятники (12). Подпятники

крепятся гвоздями (13) по два гвоздя на каждый подпятник.

2. Прикрепляем цоколь (6) к полке (2) при помощи конфирматов (9). Конфирмат крепится при

помощи ключа (11).

3. Полки (2,3,5) соединяем со стойками (1) конфирматами (9). Сборку производить в

горизонтальном положении, располагая стенки кромками к полу.

4. Проверяем параллельность и перпендикулярность сборки каркаса, после этого крепим

заднюю стенку (7) гвоздями (13).

5. К дверке (8) крепим петли (15) на шурупы (14) и ручку (18).

6. После сборки пенала устанавливаем его в рабочее положение на место постоянной

эксплуатации. Устанавливаем полкодержатели (17), и на них устанавливаем полки (4). Навешиваем

и регулируем дверь.

После сборки пенала места крепежа конфирматов необходимо закрыть пластмассовыми

заглушками.

Схема регулировки дверей

1. Боковая регулировка двери А осуществляется за счёт винта 1

2. Регулировка двери по высоте Б осуществляется за счёт щурупов 2

3. Регулировка по глубине В за счёт ослабления винта 3
