30.10.2014Редакция от

пользования LS(LE)-21, LS(LE)-21-45, LS(LE)-21-60.

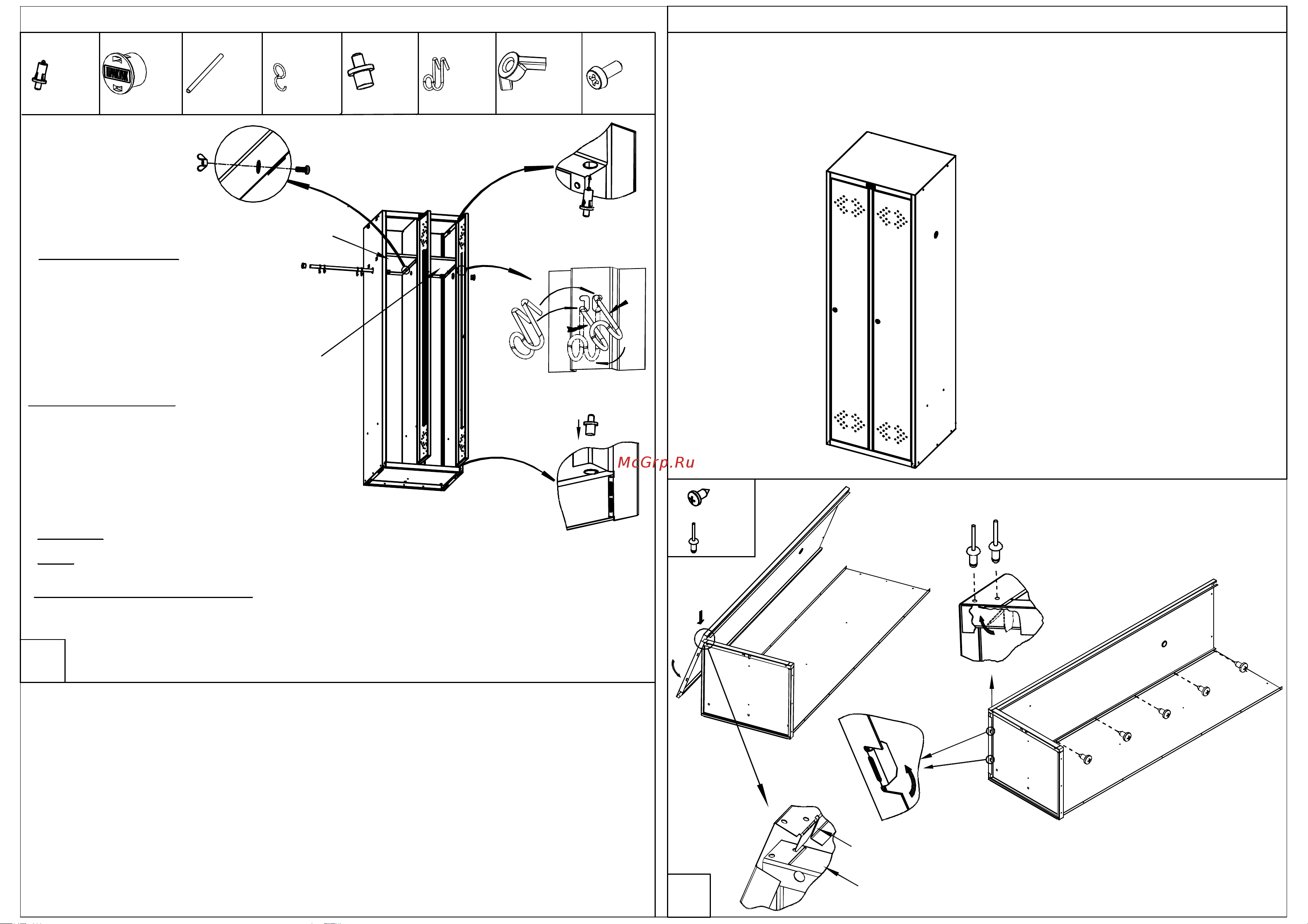

Инструкция по сборке шкафа индивидуального

Рис. 2

x 6

Рис. 1

Язычок

отогнуть

1. Уложить заднию стенку

2. Установть дно и левую боковоую стенку (Рис. 1)

3. Отогнуть язычки и вкрутить шурупы (установить

заклепки)(Рис. 2)

на 150°-180°

Примечание:

порядок действий при установке

Стрелки с цифрами обозначают

Ось

x 2x 2

x 4x 1

Полка левая

x 2

Рис.10

Ребро

Ось

Крючок

Полка правая

В каждую ячейку по 2 штуки.

изображения сборочной операции.

указан в левом верхнем углу изображения.

Порядок установки крючка для полотенца:

1. Установить крючок прямыми концами в отверстие ребра по диагонали, согласно рис.1

2. Сжать крючок (см. рис.10)

3. Повернуть крючок вниз, так чтобы правый и левый загиб стали параллельны

Порядок установки дверей:

1. Вставить оси в отверстия в дне и крыше

до упора:

в нижнее отверстие обычную пластиковую ось;

- в верхее отверстие пластиковую

ось

с подпружиненным металлическим стержнем;

2. Установить дверь на нижнюю ось.

3. Подвести верхний угол двери к верхней оси,

утопить подпружиненный шток оси и

вставить дверь. Ось должна "отщелкнутся" в отверстие двери.

Примечание. Перед установкой двери убедитесь что шток оси свободно входит в отверстия, при

необходимости ( не входит шток ) очистить отверстия от краски.

Важно! При наличии вертикального люфта двери, необходимо устранить его, путем подкладывания

регулировочной шайбы (входит в комплектацию) под ось

При установке трубы, S-образные крючки одевать изнутри локера.

Пояснения к инструкции.

1. Последовательность сборки указана порядковым номером в нижнем левом углу каждого

2. Тип и количество крепежных изделий и комплектющих для основных сборочных операций

Рекомендации по эксплуатации шкафа.

1. Установку локера следует производить на ровной горизонтальной поверхности.

Примечания

1. Возможны конструктивные изменения, не учтенные в данной инструкции.

LS(LE)-21, LS(LE)-21-45, LS(LE)-21-60

Основание

Боковая

стенка

отогнуть

Выступ

или

x 6+2

Конструкция шкафа предусматривает

сборку или на саморезах, или на

заклепках. В случае сбора на заклепках,

они устанавливаются вместо саморезов,

а также дополнительно в местах,

указанных на рисунках.

Рис. 9

x 2

Порядок установки полок:

1. Установить правую полку в зацепы на

правой стенке и перегородке.

2. Установить левую полку в зацепы на левой

стенке.

3. Закрепить левую полку на перегородке

винтами и гайками-"барашками"
