Крыша

Вид сзади шкафа

x 2

c 2-сторон локера.

согласно рисунку.

Ввернуть шурупы (установить заклепки)

Стенка задняя

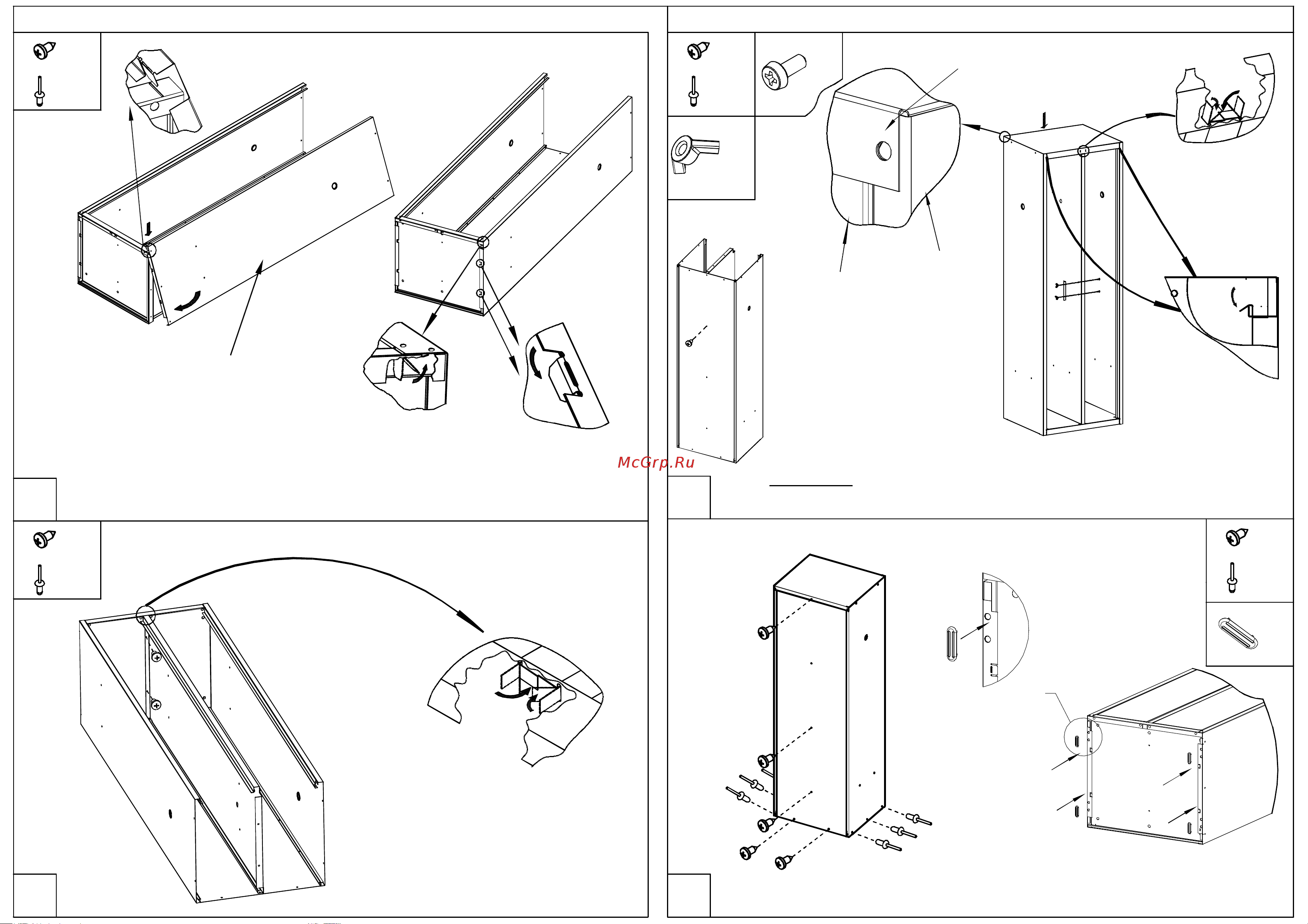

1. Установить локер вертикально

2. Вкрутить один шуруп (установить заклепку) (рис. 6)

3. Установить крышу, и отогнуть язычки. (рис 7)

Примечание: Боковые гибы крыши вставляются внутрь шкафа между боковой

стенкой и язычком. Задний гиб согласно вырубки.

4. Установить упор согласно рис.5

Стенка боковая

Рис. 6

1. Установить правую боковую стенку (Рис 3).

2. Отогнуть язычки и вкрутить шурупы (установить

заклепки), анологично предыдущей операции.

1. Установить перегородку, отогнуть язычки

согласно выноске.

2. Вкрутить шурупы (установить заклепки).

x 6

или

x 6+2

отогнуть

Выступ

отогнуть

Язычок

на 150°-180°

Рис. 3

Рис. 4

Стенка боковая правая

x 1

или

x 1

x 5

или

x 5+6

Рис. 8

x 2

или

x 2

Рис. 5

Рис. 7

Установить подпятники в

соответствующие отверстия на дне

локера

x 4

Вид C

30.10.2014Редакция от

LS(LE)-21, LS(LE)-21-45, LS(LE)-21-60
