7. СПЕЦИФИКАЦИЯ

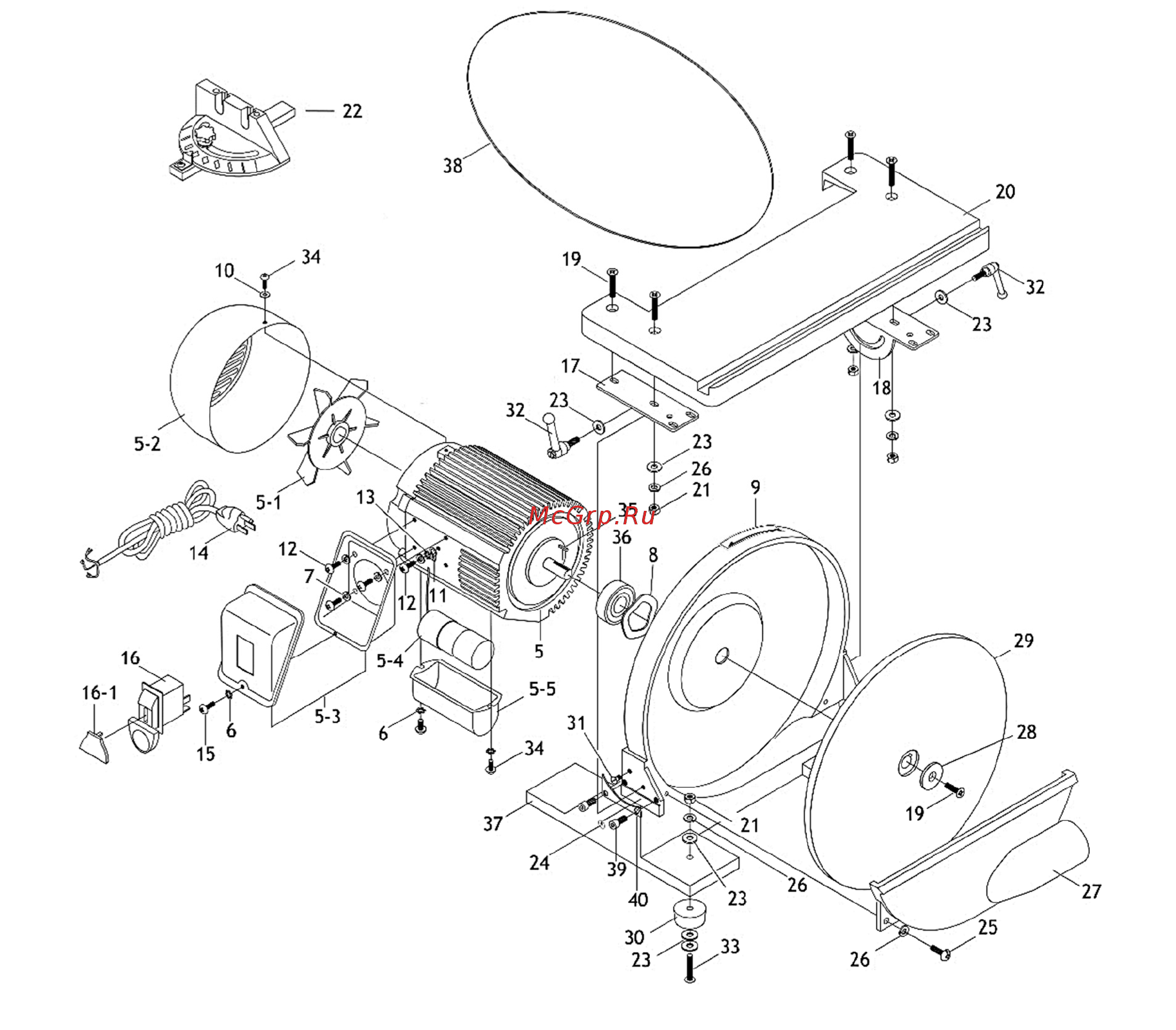

Рисунок 2.

5 Электродвигатель 20 Стол рабочий

5-1 Крыльчатка 21 Гайка M6-1

5-2 Крышка электродвигатели 22 Упор угловой в сборе

5-3 Клеммная коробка 23 Шайба плоская 6

5-4 Конденсатор 24 Указатель угла наклона

5-5 Кожух 25 Винт M6-1×20

6 Шайба 4 26 Шайба пружинная 6

7 Шайба пружинная 5 27 Патрубок аспирации

8 Шайба специальная 39 28 Шайба специальная

9 Кожух шлифовального диска 29 Основание шлифовального диска

10 Шайба плоская 4 30 Ножка

11 Винт крепления заземления 31 Винт

12 Винт M5-8×10 32 Рукоятка блокировки стола

13 Шайба 5 33 Винт M6-1×25

14 Кабель 34 Винт M4-7×8

15 Винт M4-7×6 35 Шпонка 5×5×25

16 Выключатель 36 Подшипник 6204 ZZ

16-1 Ключ выключателя 37 Основание станка

17 Кронштейн стола 38 Диск шлифовальный

18 Кронштейн стола 39 Винт M6-1×12

19 Винт M6-1×20 40 Кронштейн
