Белмаш BDG 100/152 S083A [14/21] Рабочие процессы

4.3 Регулировка направления движения шлифовальной ленты

Для отслеживания направления движения шлифовальной

ленты следует совершить пробный пуск станка. Лента должна

находиться по центру на ведущем и ведомом роликах. Если

лента смещена, отрегулируйте положение ленты при

помощи ручки регулировки положения шлифовальной

ленты А (рис. 9).

Если лента смещается влево, необходимо повернуть ручку

регулировки вправо, если вправо – поверните ручку влево.

Совершите пробный пуск станка. Если лента смещается в

сторону, продолжайте регулировать ручку регулировки

положения, до необходимого результата.

5. РАБОЧИЕ ПРОЦЕССЫ

5.1 Обработка шлифовальной лентой

Для обработки ровных поверхностей – прочно удерживайте обрабатываемую заготовку. Держите

пальцы на безопасном расстоянии от абразивной ленты. Используйте рабочий стол для

размещения и закрепления обрабатываемой заготовки. Расположите заготовку таким образом,

чтобы край прилегал к столу, и перемещайте ее равномерно по абразивной ленте.

Для обработки длинных заготовок – используйте ленту в горизонтальном положении. Используйте

ограничитель заготовки для размещения и закрепления шлифуемой заготовки. Расположите

обрабатываемый элемент таким образом, чтобы край прилегал к ограничителю, и перемещайте

равномерно по абразивной ленте.

Для обработки изогнутых краев – шлифовать внешние края следует на ровной части абразивной

ленты, шлифовать внутренние края следует на ведомом ролике абразивной ленты.

Для шлифования торцов – установите шлифовальный ленточный узел в вертикальное положение,

расположите стол на стороне ленты шлифовально-ленточного станка. Равномерно перемещайте

обрабатываемый элемент по абразивной ленте. Для точности следует использовать угловой упор.

Для скошенных обрабатываемых элементов выставьте рабочий стол на необходимый угол.

5.2 Обработка шлифовальным диском

Шлифование шлифовальным диском подходит для обработки небольших ровных поверхностей и

выпуклых краев.

Перемещайте обрабатываемый элемент по нижней стороне (влево) абразивного диска, прочно

удерживая обрабатываемый элемент обеими руками. Держите руки на безопасном расстоянии от

абразивного круга. Используйте угловой упор.

Шлифовальный диск вращается с максимальной скоростью и удаляет большее количество

материала со стороны внешней кромки.

5.3 Использование углового упора

Используйте угловой упор для закрепления заготовки и выдерживания определенного угла при

шлифовании. Для выполнения обработки с использованием углового упора, его можно

поворачивать на 60º в обоих направлениях.

Угловой упор вставляется в паз с края рабочего стола. Указатель должен быть на отметке «0».

Ослабьте винт и переместите указатель, если необходимо.

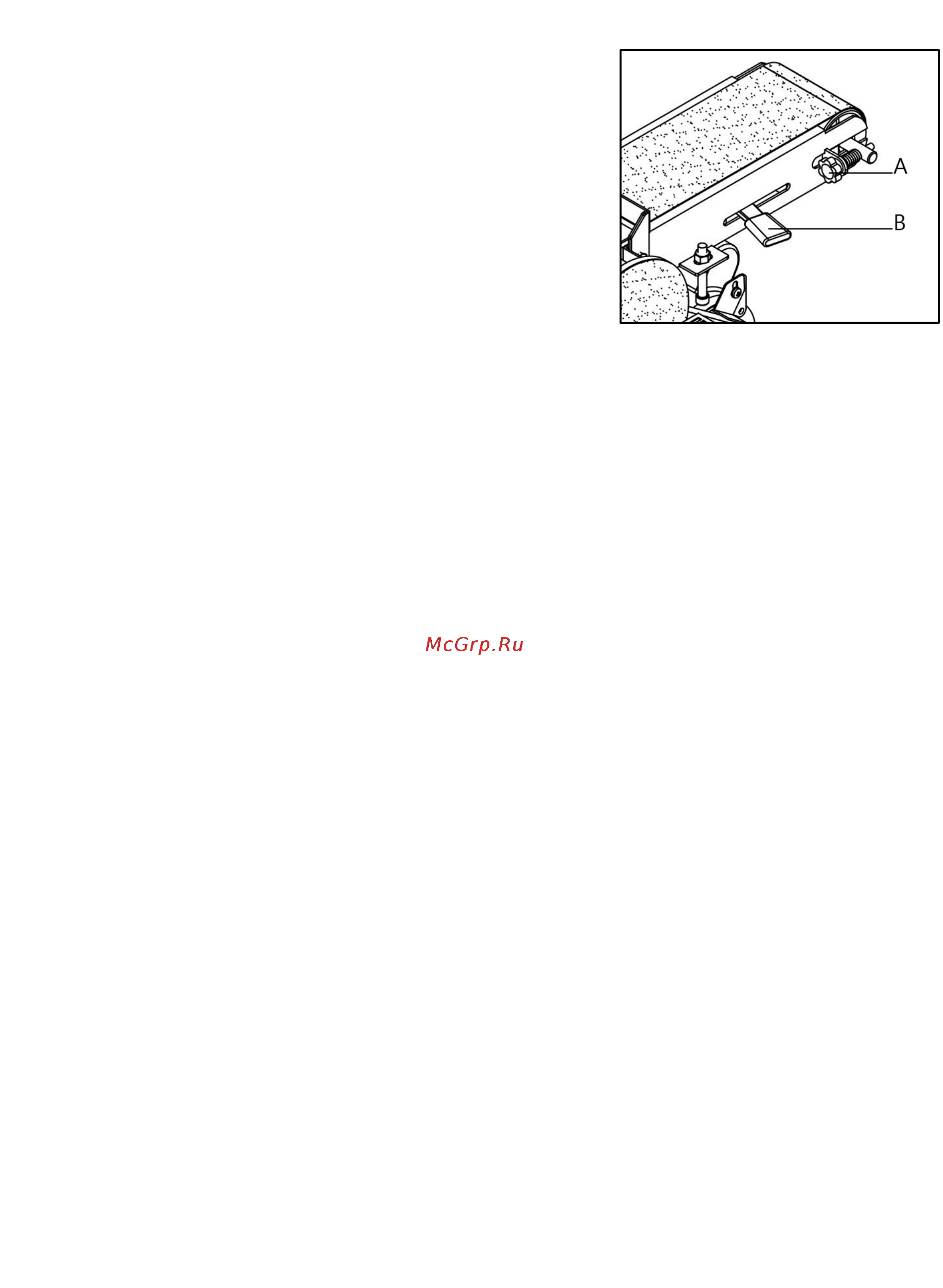

Рисунок 9.
