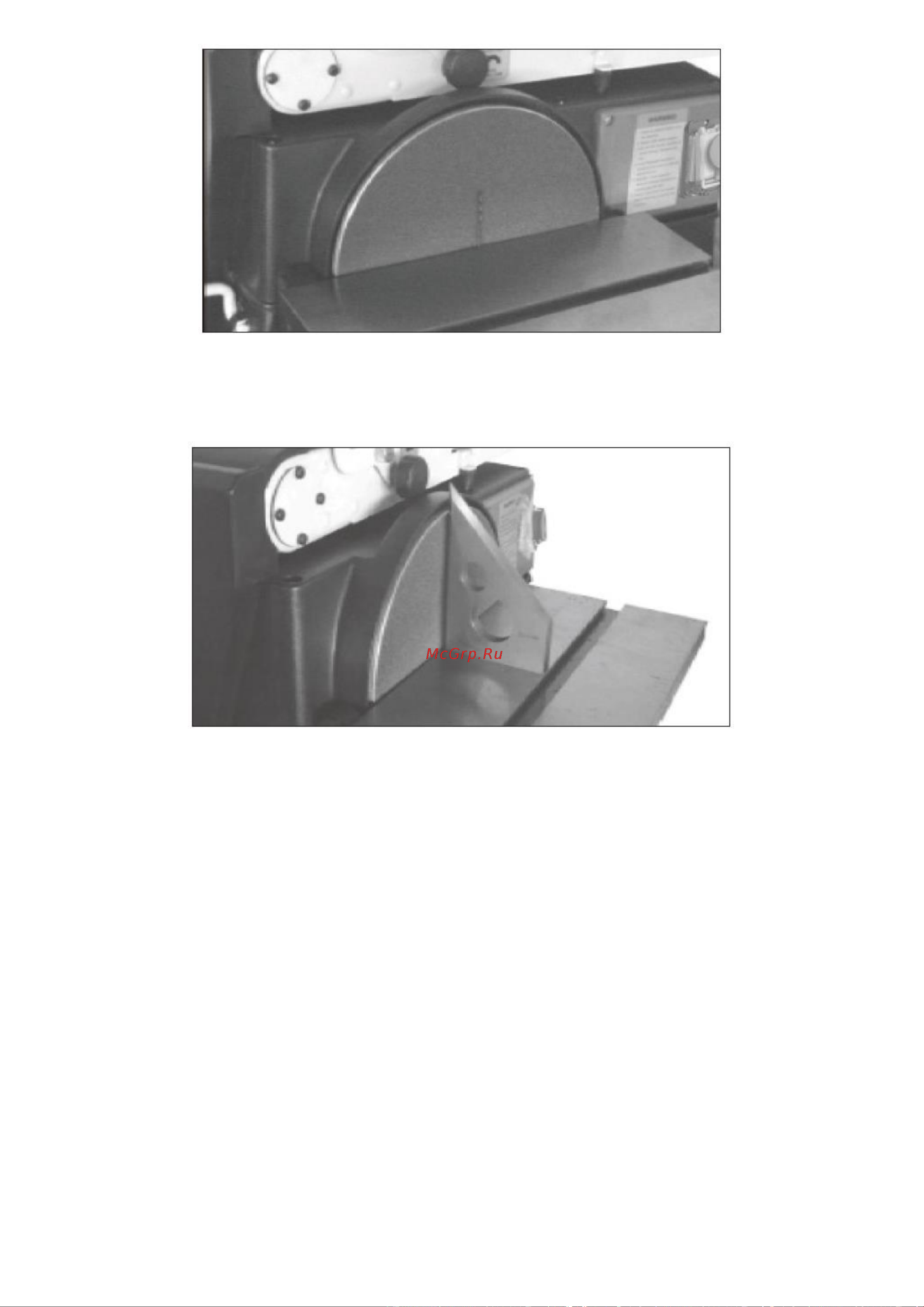

Рис. 6

ВЫРАВНИВАИЕ РАБОЧЕГО СТОЛВ УЗЛА ШЛИФОВАЛЬНОГО ДИСКА

1. Используя комбинированный угольник, проверьте угол наклона рабочего стола к диску. (См. рис. 7)

Рис. 7

2. Если стол не находится под углом 90 градусов к диску, ослабьте винт ручки фиксации стола и наклоните

стол.

3. Установите рабочий стол перпендикулярно диску и снова затяните ручку фиксации стола.

4. Установите указатель на нулевую отметку на шкале.

УСТАНОВКА ШЛИФОВАЛЬНОЙ ЛЕНТЫ

ВНИМАНИЕ ! Чтобы избежать травм при случайном запуске, перед выполнением каких-либо регулировок

убедитесь, что шлифовальный станок был отключен от электрической сети.

ПРЕДУПРЕЖДЕНИЕ : На нижней стороне шлифовальной ленты вы найдете “стрелку направления”.

Шлифовальная лента должна проходить в направлении, указанном этой стрелкой, чтобы соединение не

разошлось.

1. Сдвиньте рычаг натяжения вправо, чтобы ослабить натяжение ремня. (См. рис. 8)
