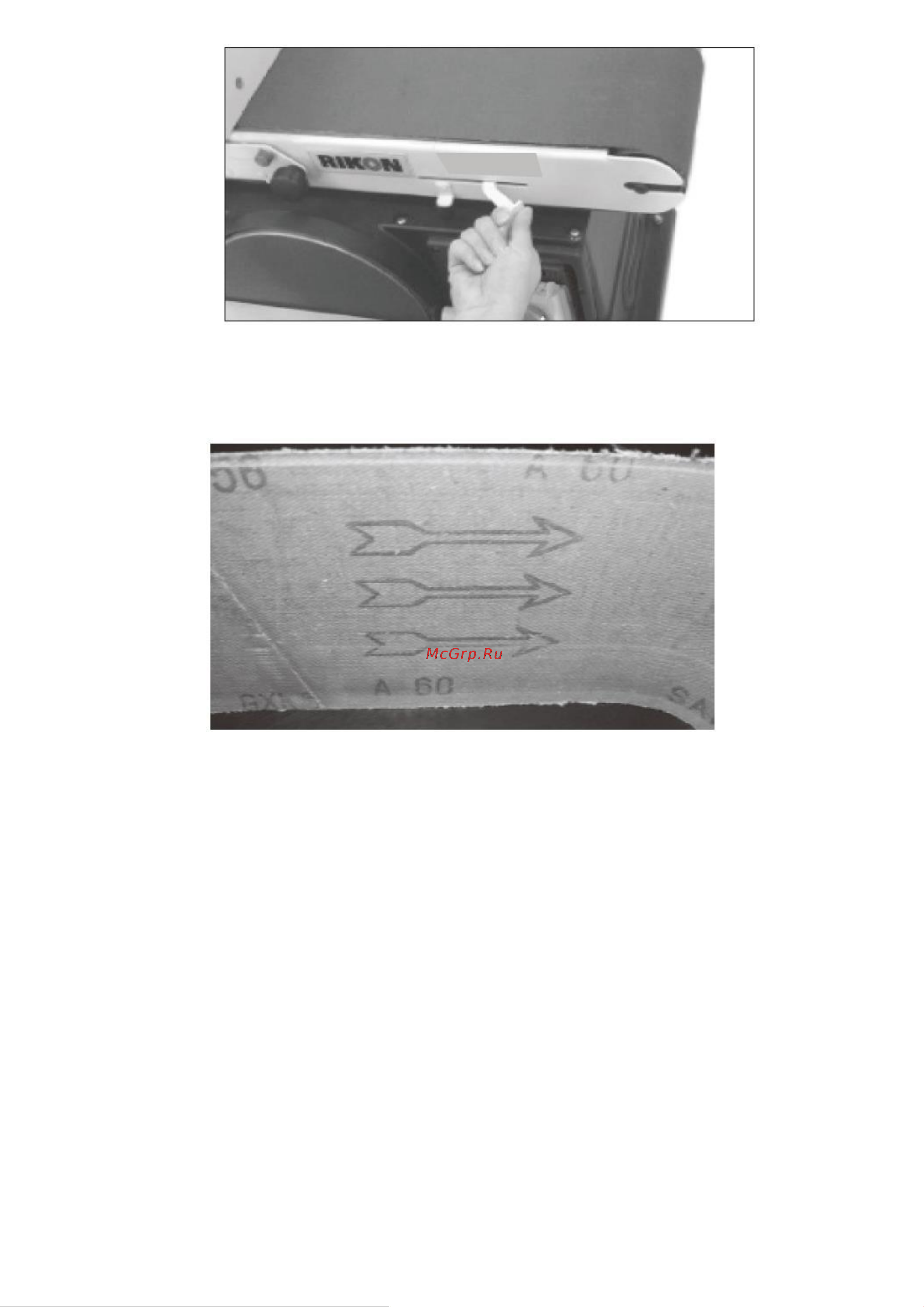

Рис. 8

2. Поместите шлифовальную ленту поверх барабанов так, чтобы стрелка указывала нужное направление. (См.

рис. 9) Убедитесь, что лента расположена по центру обоих барабанов.

Рис.9

3. Сдвиньте рычаг натяжения влево, чтобы применить натяжение ремня.

4. Затяните винт с шестигранной головкой (59), когда основание будет находиться в нужном положении для

шлифования.

НАТЯЖЕНИЕ И РЕГУЛИРОВКА ШЛИФОВАЛЬНОЙ ЛЕНТЫ

ВНИМАНИЕ ! Чтобы избежать травм при случайном запуске, перед выполнением каких-либо регулировок

убедитесь, что шлифовальный станок был отключен от электрической сети.

1. Подключите шнур питания к розетке. Поверните переключатель “ВКЛ.” и сразу же “ВЫКЛ.”, отметив, имеет

ли ремень тенденцию соскальзывать с холостого или приводного барабана.

2. Если шлифовальная лента движется по направлению к диску, поверните направляющую ручку по часовой

стрелке на 1/4 оборота. (См. рис. 10)
