рукой непосредственно на верхнюю часть движущейся конвейерной ленты.

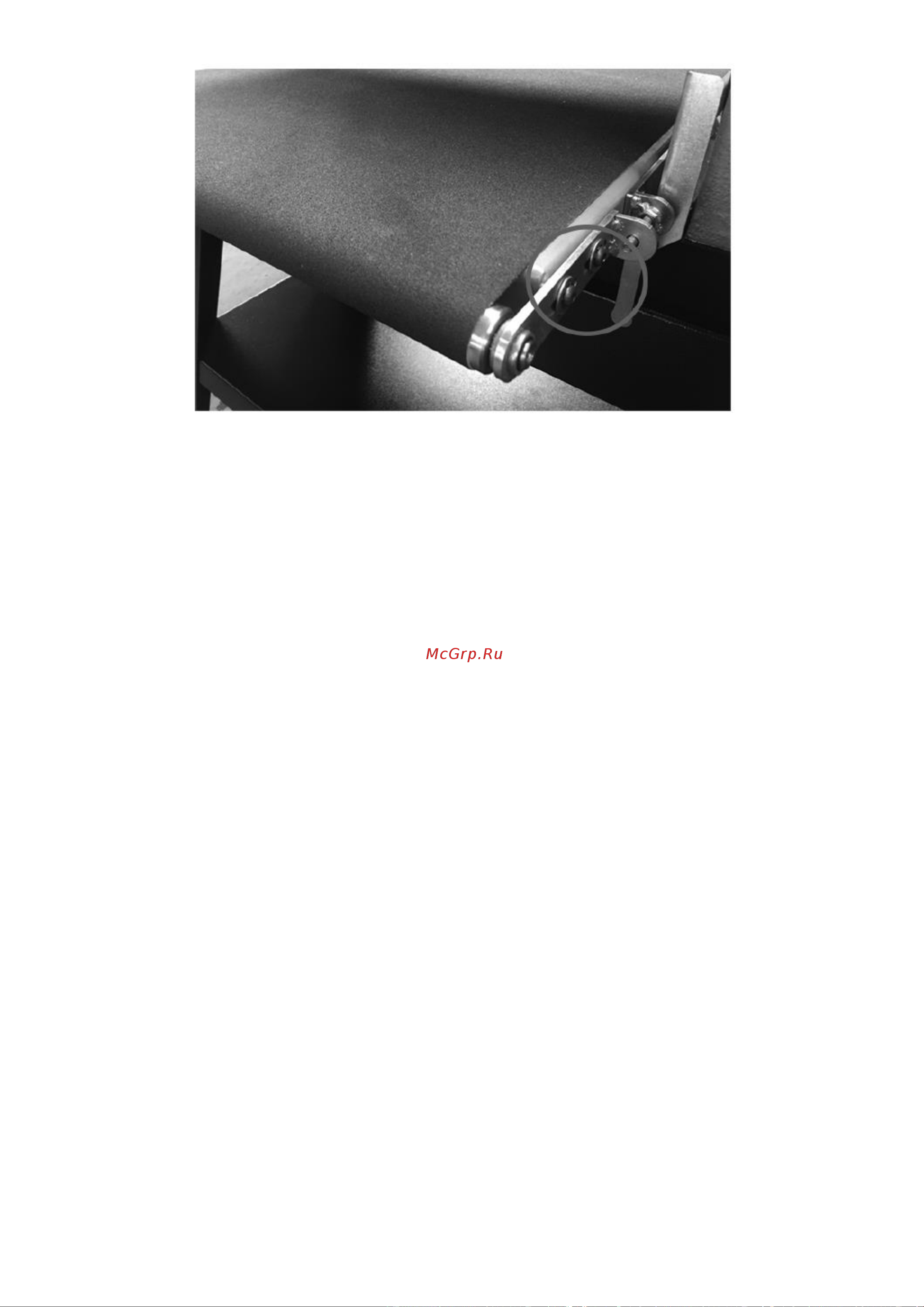

Рисунок №6 Прижимной винт

РЕГУЛИРОВКА КОНВЕЙЕРНОЙ ЛЕНТЫ

Лента движется правильно, когда она движется по центру конвейерных роликов, не смещаясь ни в одну из сторон.

Регулировка производится во время работы конвейерной ленты.

1. Убедитесь, что ремень натянут надлежащим образом.

2. Включите конвейер и установите максимальную скорость. Следите за тенденцией конвейерной ленты смещаться в

одну сторону конвейера. Если он смещается, затяните или ослабьте прижимной винт с любой стороны

ПРИМЕЧАНИЕ: Регулируйте прижимной винт только на 1/4 оборота за раз. Дайте ремню время отреагировать на

регулировку, прежде чем двигаться дальше.

Избегайте чрезмерной регулировки, так как это может повлиять на натяжение ремня. При нарушении натяжения может

возникнуть необходимость в использовании обоих прижимных винтов для выполнения натяжения и отслеживания.

Точная настройка центровки барабана

Примечание: Это эксплуатационный тест для шлифовальных досок шириной больше барабана. Выполняйте эту

процедуру только после того, как вы ознакомитесь с работой шлифовальной машины.

При шлифовании досок шириной, превышающей ширину барабана, выравнивание стола имеет решающее значение, и

стол должен быть отрегулирован точно по уровню, чтобы немного опуститься с внешней стороны. Это предотвратит

образование каких-либо гребней на заготовке. Всегда проверяйте это на куске обрезка древесины следующим образом,

прежде чем шлифовать заготовку.

1. Пропустите обрезок древесины шириной примерно 152 мм [6 дюймов] и длиной от 762 мм [30] до 1016 мм [40

дюймов] через шлифовальный станок сбоку так, чтобы конец доски выступал за внешнюю сторону барабана.

2. Не меняя высоты барабана, поверните доску на 180° и отшлифуйте ту же сторону.

3. Если в месте перекрытия барабана виден выступ, ослабьте оба фиксатора стола (B, Рис. 6) и слегка опустите стол с

внешней стороны, повернув ручку (C).

4. Повторяйте этот процесс до тех пор, пока не будет устранен гребень и вся доска не будет отшлифована.

7. РАБОТА НА ШЛИФОВАЛЬНОМ СТАНКЕ

Перед использованием барабанного шлифовального станка ознакомьтесь с предыдущими разделами, посвященными

первоначальной настройке и регулировке. Перед началом работы убедитесь, что установлена абразивная лента и

подключена надлежащая система сбора пыли.

Основная процедура работы

1. Установите глубину пропила.

2. Запустите систему сбора пыли.

3. Запустите шлифовальный барабан.

4. Запустите конвейер и выберите скорость подачи.

5. Подача заготовки через станок.

Чтобы пропустить заготовку через шлифовальный станок, положите и удерживайте шлифуемую доску на конвейерной
