19

425

ПОСАДОЧНАЯ РАСПОРКА 5

SEEATED SPACER 5

3

426

ШАЙБА Ø 5

FLAT WASHER Ø 5

3

427

СТОПОРНАЯ ШАЙБА Ø 5

LOCK WASHER Ø 5

3

428

ГАЙКА M5

HEX NUT M5

3

429

ПЛОСКАЯ ШАЙБА Ø 6

FLAT WASHER Ø 6

9

430

СТОПОРНАЯ ГАЙКА M6

LOCK NUT M6

1

431

БОЛТ КАРЕТКИ M6*20

CARRIAGE BOLT M6*20

8

432

ШАЙБА Ø 8

FLAT WASHER Ø 8

6

433

СТОПОРНАЯ ШАЙБА Ø 8

LOCK WASHER Ø 8

6

434

ВИНТ M8 х 16

CAP SCREW M8 х 16

6

435

ШЕСТИГРАННАЯ ГАЙКА M6

HEX NUT M6

8

436

УДЛИНИТЕЛЬ СТОЛА

TABLE EXTENSION WING

2

437

КРОНШТЕЙН

BASE BRACKET

2

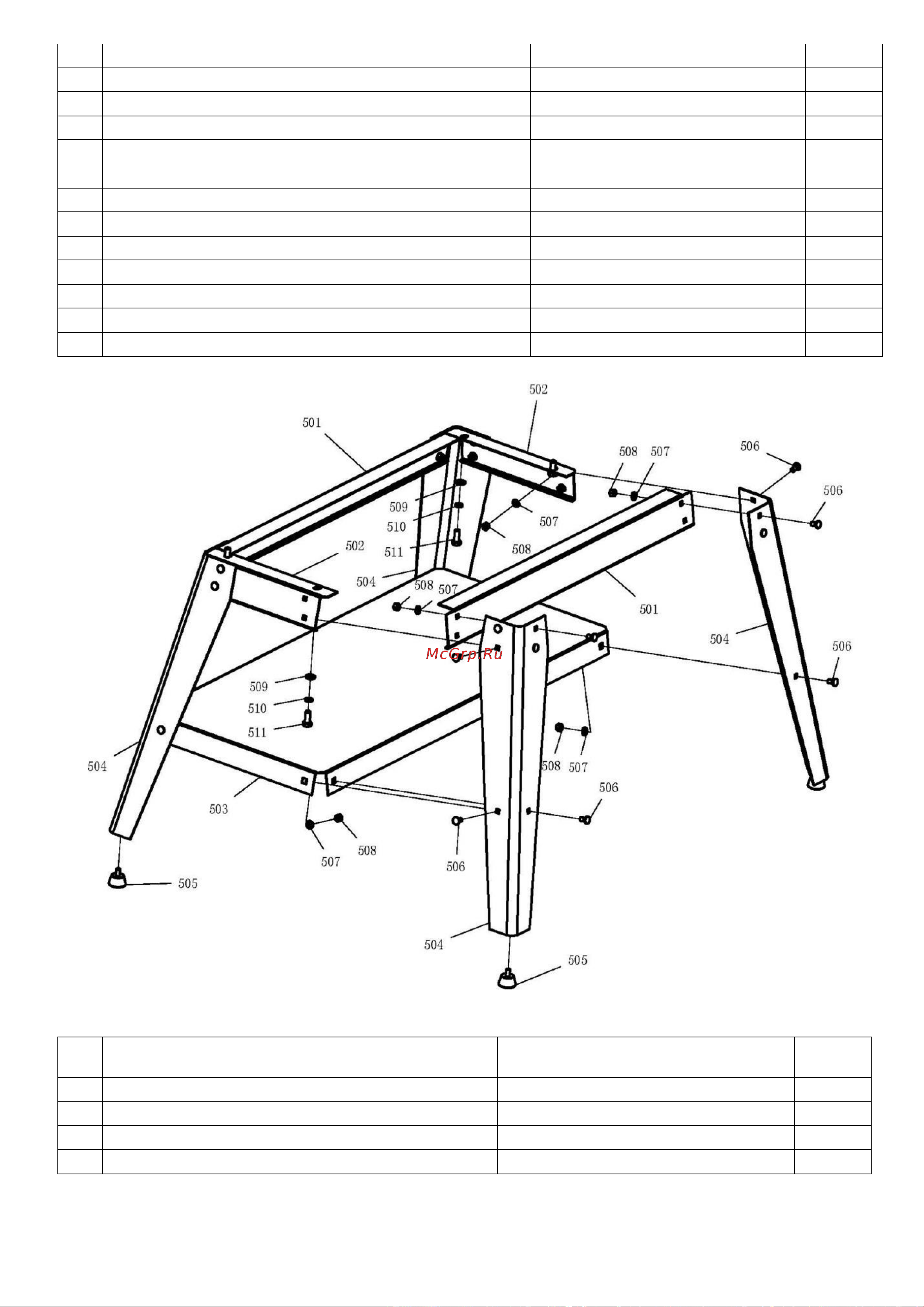

Чертеж № 5 Открытая подставка

ПОЗ

НАИМЕНОВАНИЕ

DESCRIPTION

КОЛ-ВО

501

ВЕРХНЯЯ СКОБА

UPPER BRACE

2

502

БОКОВАЯ ВЕРХНЯЯ СКОБА

SIDE UPPER BRACE

2

503

НИЖНЯЯ СКОБА

LOWER BRACE

1

504

НОГА

LEG

4
