15

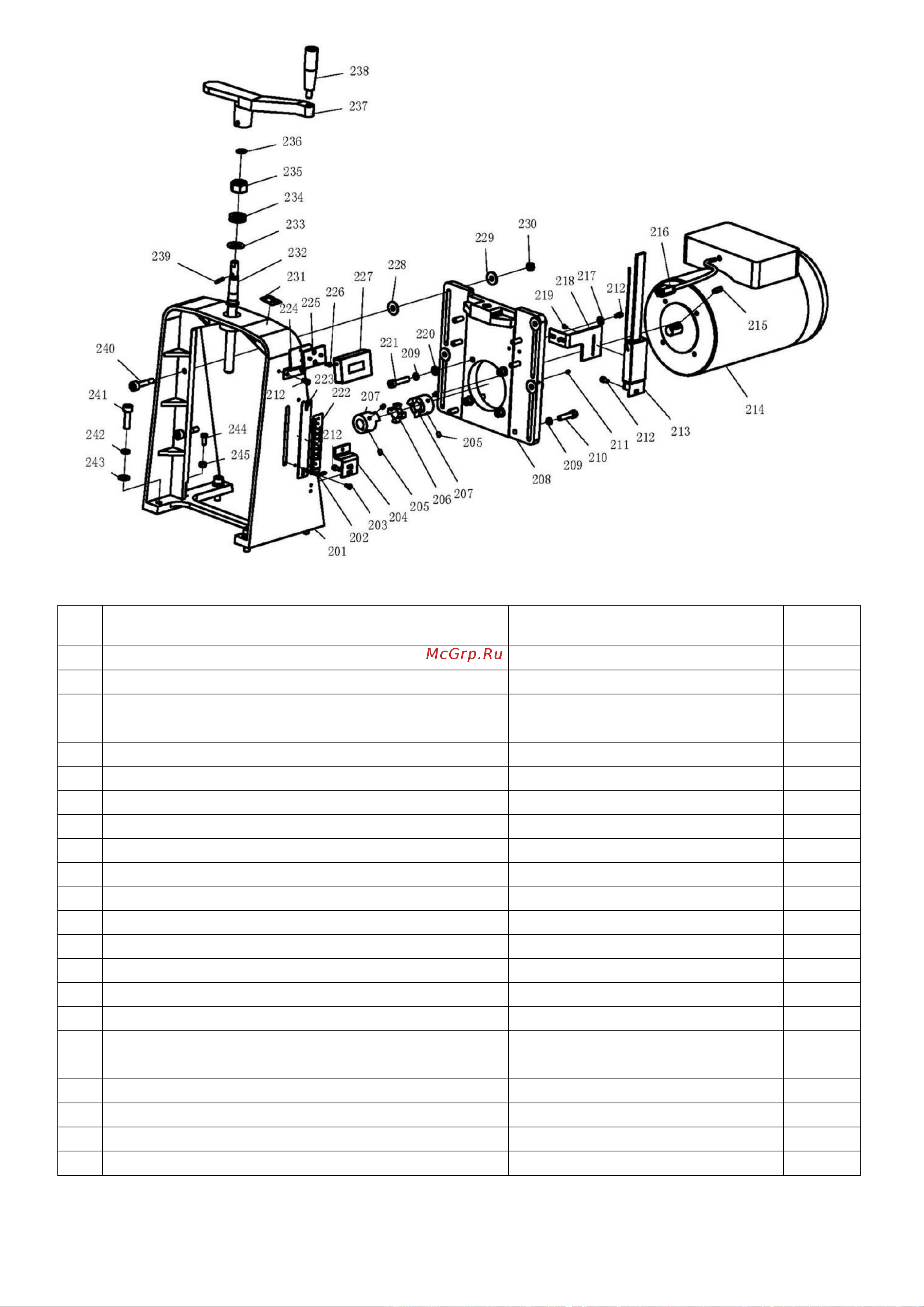

Чертеж №2 Корпус крепления шлифовального барабана

ПОЗ

НАИМЕНОВАНИЕ

DESCRIPTION

КОЛ-ВО

201

БОКОВАЯ СТЕНКА

SIDE WALL

1

202

ИНДИКАТОР

INDICATOR

1

203

ВИНТ M4 х 10

PHI HEAD SCREW M4 х 10

2

204

ОПОРНАЯ ПЛАСТИНА ЦИФРОВОЙ ШКАЛЫ

DIGITAL SCALE BACKING PLATE

1

205

УСТАНОВОЧНЫЙ ВИНТ M6 х 8

SET SCREW M6 х 8

4

206

ДЕМПФЕР

COUPLING SPIDER

1

207

ПОЛУМУФТА

COUPLING

2

208

ПЛАСТИНА ДВИГИТЕЛЯ

MOTOR PLATE

1

209

СТОПОРНАЯ ШАЙБА Ø 8

LOCK WASHER Ø 8

10

210

ВИНТ M8 х 35

CAP SCREW M8 х 35

6

211

УСТАНОВОЧНЫЙ ВИНТ M4 х 6

SET SCREW M4 х 6

1

212

ВИНТ M5 х 10

CAP SCREW M5 х 10

7

213

ЦИФРОВАЯ ШКАЛА

DIGITAL SCALE

1

214

ДВИГАТЕЛЬ

MOTOR

1

215

КЛЮЧ C6 х 20

KEY C6 х 20

1

216

ШНУР ДВИГАТЕЛЯ

MOTOR CORD

1

217

ШАЙБА Ø 5

ENLARGE WASHER Ø 5

2

218

УСТАНОВОЧНАЯ ПЛАСТИНА

DIGITAL SCALE SET PLATE

1

219

ВИНТ M3 х 6

PHI HEAD SCREW M3 х 6

2

220

ШАЙБА Ø 8

FLAT WASHER Ø 8

4

221

ВИНТ M8*40

CAP SCREW M8*40

4

222

ГРАДУИРОВАННАЯ ШКАЛА

GRADUATED SCALE

1
