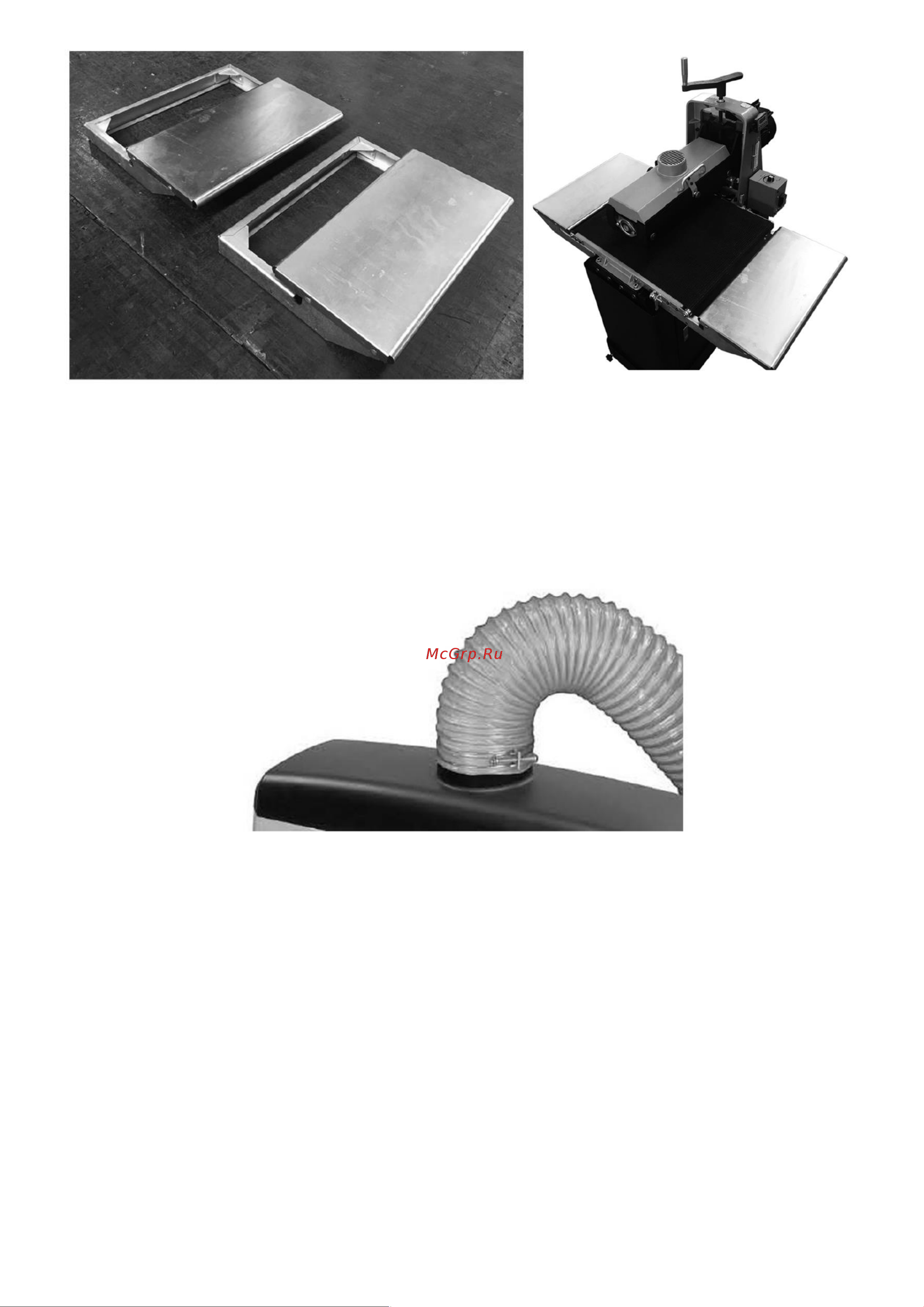

Рисунок №1 Расширители ковейерного стола

АСПИРАЦИЯ ПЫЛИ

Аспирация пыли является обязательным условием для обеспечения безопасной рабочей среды и увеличения срока

службы абразива. Шлифовальный станок оснащены 100 мм (4-дюймовым) отверстием для сбора пыли. Закрепите

100мм шланг для сбора пыли на патрубке аспирации с помощью хомута для шланга (См. Рис.2) и подсоедините к

пылесборнику большого объема (минимум 550 куб.м).

ПРИМЕЧАНИЕ: Вентиляционный шланг сушилки для этой цели не подходит.

Держите шланг подальше от зоны транспортера, направляя его через подвеску для шланга сзади шлифовального узла.

Рисунок № 2 Крепление шланга аспирации пыли

УСТАНОВКА АБРАЗИВНОЙ ЛЕНТЫ

Правильное крепление абразивной ленты к барабану имеет решающее значение для достижения максимальной

производительности барабанного шлифовального станка.

На барабан предварительно установлен абразив с зернистостью 80 и шириной 97 мм. Дополнительно доступны

шлифовальные абразивы различной зернистости

ДЛЯ УСТАНОВКИ АБРАЗИВНОЙ ЛЕНТЫ:

1. Нажмите на зажимную пластину рычага крепления на внешнем (левом) конце барабана и вставьте заостренный конец

абразива через прорезь в креплении, как показано на рисунке. Совместите заостренный край абразивной ленты с левым

краем барабана. Вставьте достаточное количество ленты так, чтобы правый край совпадал с контрольной насечкой, это

обеспечит необходимую длину ленты для закрепления на противоположном конце барабана.
