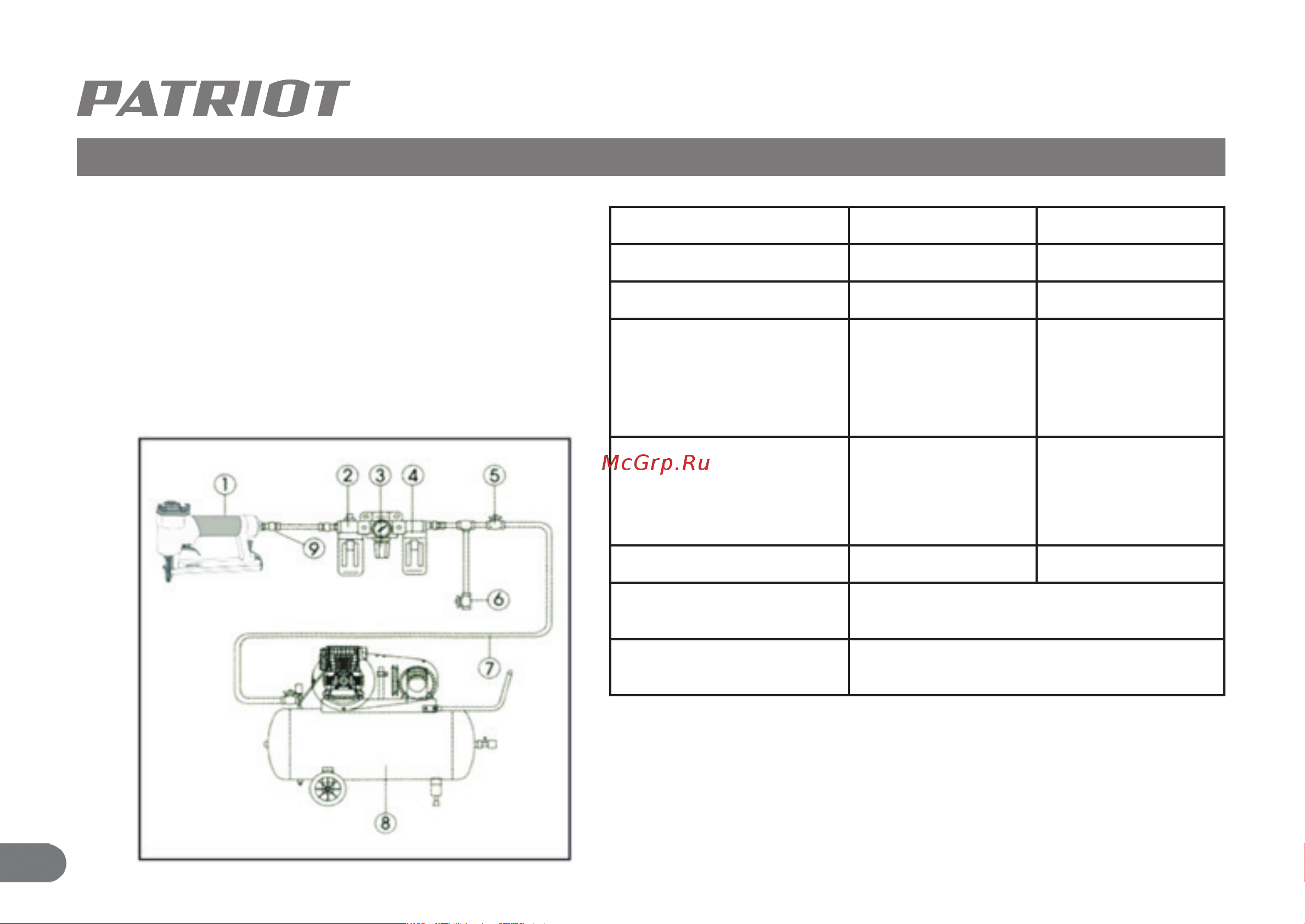

СХЕМА ПОДКЛЮЧЕНИЯ ПНЕВМОСТЕПЛЕРА

1. Пневмостеплер

2. Маслораспылитель (лубрикатор)

3. Регулятор давления

4. Фильтр отделения влаги

5. Запорный кран

6. Клапан сброса давления

7. Трубопровод сжатого воздуха

8. Компрессор

9. Шланг с быстросъемным штуцером

Модель ASG 180 ASG 200

Раюочее давление 4-7 Бар 4-7 Бар

Потребление воздуха 85 л/мин 23 л/мин

Скоба

Тип 80 (21GA);

длина 6-16 мм;

ширина 12,8 мм;

сечение 0,65х0,95 мм

Шпилька -

Тип 23 (23GA),

длина 12-25 мм,

сечение 0,64 мм

Количество в обойме 100 шт 100 шт

Штуцер ¼” быстросъем RAPID

Уровень вибрации (аh) ≤ 4,0 м/с
