МЕГЕОН 80125 к0000022229 [2/2] Гарантийное обслуживание

МЕГЕОН 80125 [2/2] Гарантийное обслуживание

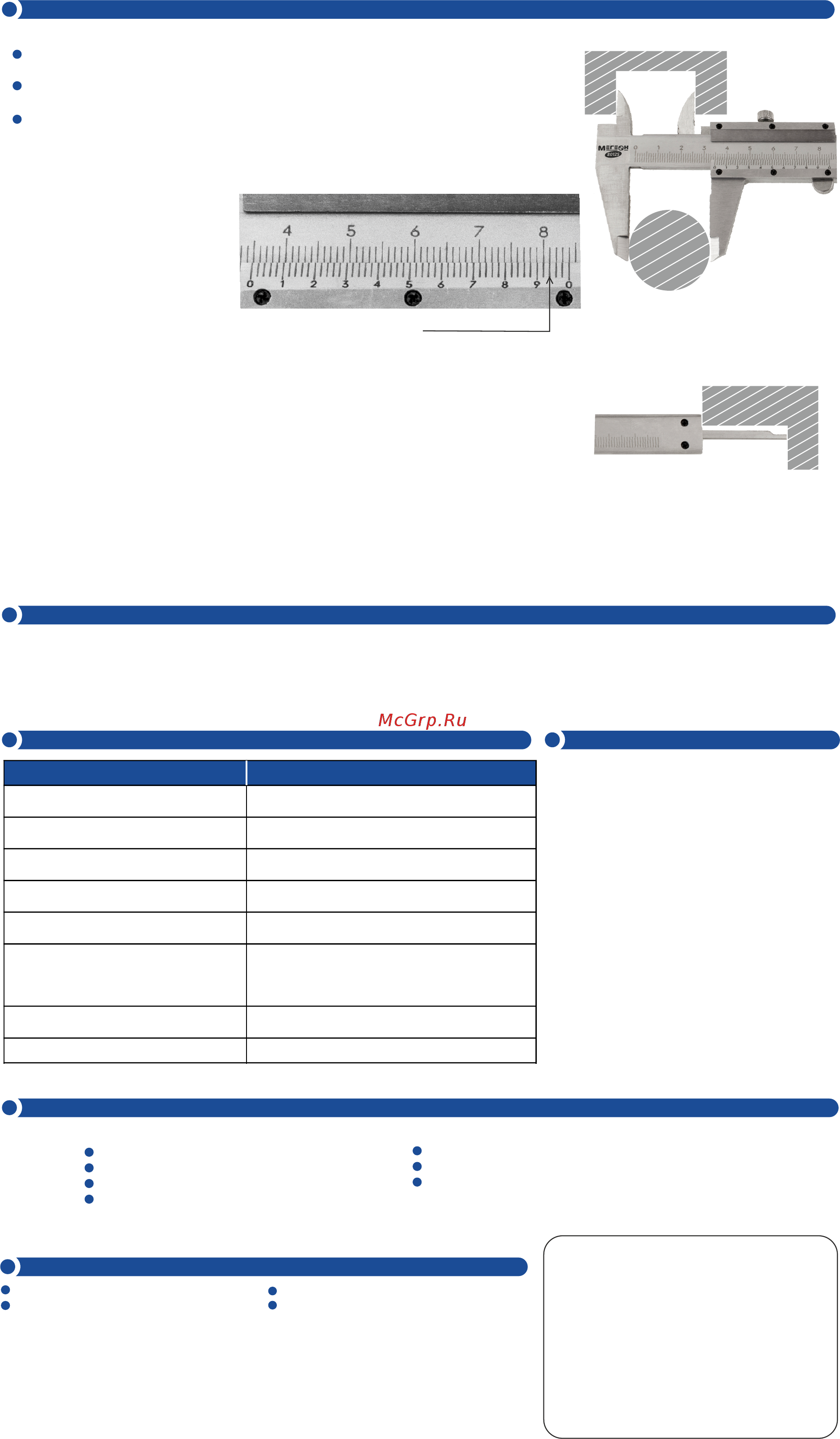

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Параметр
Значение
Диапазон измерения
0…130 мм
Разрешение
0,02 мм
Точность
0,02% от полной шкалы
Повторяемость
0,01 мм (0,0005 in)
Условия эксплуатации
0…60°С, 20…60% ОВ
Условия транспортировки
и хранения
20…60°С, 20…80% ОВ (в упаковке
с влагопоглотителем или в
индустриальной смазке)
Размеры
214 х 80 х 9 мм
Вес
150 гр.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБСЛУЖИВАНИЕ
Не подвергайте прибор воздействию
вибраций, высоких температур (≥80ºС),
влажности (≥80%) .
Не протирайте прибор высокоактивными
и горючими жидкостями, промасленной
ветошью и др. загрязнёнными
предметами. Используйте специальные
салфетки для бытовой техники. Когда
прибор влажный, высушите его перед
хранением. Для чистки корпуса прибора,
используйте мягкую слегка влажную
чистую ткань, не используйте жёсткие и
абразивные предметы.
Не храните прибор в местах, где
возможно попадание влаги или пыли
внутрь корпуса, мест с высокой
концентрацией химических веществ в
воздухе.
Для получения обслуживания следует предоставить прибор в чистом виде, полной комплектации и следующую информацию:
ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Адрес и телефон для контакта;
Описание неисправности;
Модель изделия;
Серийный номер изделия (при наличии);
Документ, подтверждающий покупку (копия);
Информацию о месте приобретения прибора.
Полностью заполненный гарантийный талон.
Пожалуйста, обратитесь с указанной выше информацией к дилеру или в компанию «МЕГЕОН». Прибор, отправленный, без
всей указанной выше информации будет возвращен клиенту без ремонта.
КОМПЛЕКТ ПОСТАВКИ
© МЕГЕОН. Все материалы данного руководства являются объектами
авторского права (в том числе дизайн). Запрещается копирование (в том числе
физическое копирование), перевод в электронную форму, распространение,
перевод на другие языки, любое полное или частичное использование
информации или объектов (в т.ч. графических), содержащихся в данном
руководстве без письменного согласия правообладателя. Допускается
цитирование с обязательной ссылкой на источник.
Для отсчета десятых и сотых долей миллиметра необходимо найти тот штрих
нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы.
После этого нужно умножить порядковый номер найденного штриха нониуса (не
считая нулевого) на цену деления его шкалы.
Для определения показаний штангенциркуля необходимо сложить значения его
основной и вспомогательной шкалы.
ОПРЕДЕЛЕНИЕ ПОКАЗАНИЙ ПО НОНИУСУ
Количество целых миллиметров отсчитывается по шкале штанги слева направо.
Указателем служит нулевой штрих нониуса.
В процессе работы и по окончании ее протирать штангенциркуля чистой, сухой ветошью или салфеткой. По окончании
работы нанести на поверхности тонкий слой любого технического масла и поместить в футляр. Во избежание деформации
штанги в процессе эксплуатации, не допускайте ударов и падений, чтобы исключить повреждение, измерительных
поверхностей, не допускайте трения измерительных поверхностей о контролируемую деталь.
Штангенциркуль МЕГЕОН 80125– 1шт. Руководство по эксплуатации – 1экз.
Гарантийный талон – 1экз. Пластиковый пенал – 1шт
Внутренний
размер
Глубина
Наружный
размер
УХОД И ХРАНЕНИЕ
ИЗМЕРЕНИЕ НАРУЖНЫХ РАЗМЕРОВ
Сдвиньте рамку вправо, немного больше, чем измеряемый размер и поместив
деталь между нижних губок, плавно, без рывков и чрезмерных усилий сдвиньте рамку
влево до упора. Вычислите показания как указано выше.
ИЗМЕРЕНИЕ ВНУТРЕННИХ РАЗМЕРОВ
Сдвиньте рамку вправо, немного меньше, чем измеряемый размер и поместите
верхние губки во внутрь, измеряемой детали, плавно, без рывков и чрезмерных
усилий сдвиньте рамку вправо до упора. Вычислите показания как указано выше.
Сдвиньте рамку вправо, немного меньше, чем измеряемый размер и установите торец штанги на край детали. Плавно, без
рывков и чрезмерных усилий сдвиньте рамку вправо до момента когда глубиномер упрётся в дно или уступ. Вычислите
показания как указано выше.
ИЗМЕРЕНИЕ ГЛУБИНЫ
Находим штрих нониуса,
который наиболее точно
совпадает с одним из штрихов
основной шкалы: 94.
ПРИМЕР:
По нулевому штриху нониусу
определяем целое количество
миллиметров: 34 мм.
Итог: 34,94мм.
Точка совпадения
