*2208335*
2208335 Norsk 117

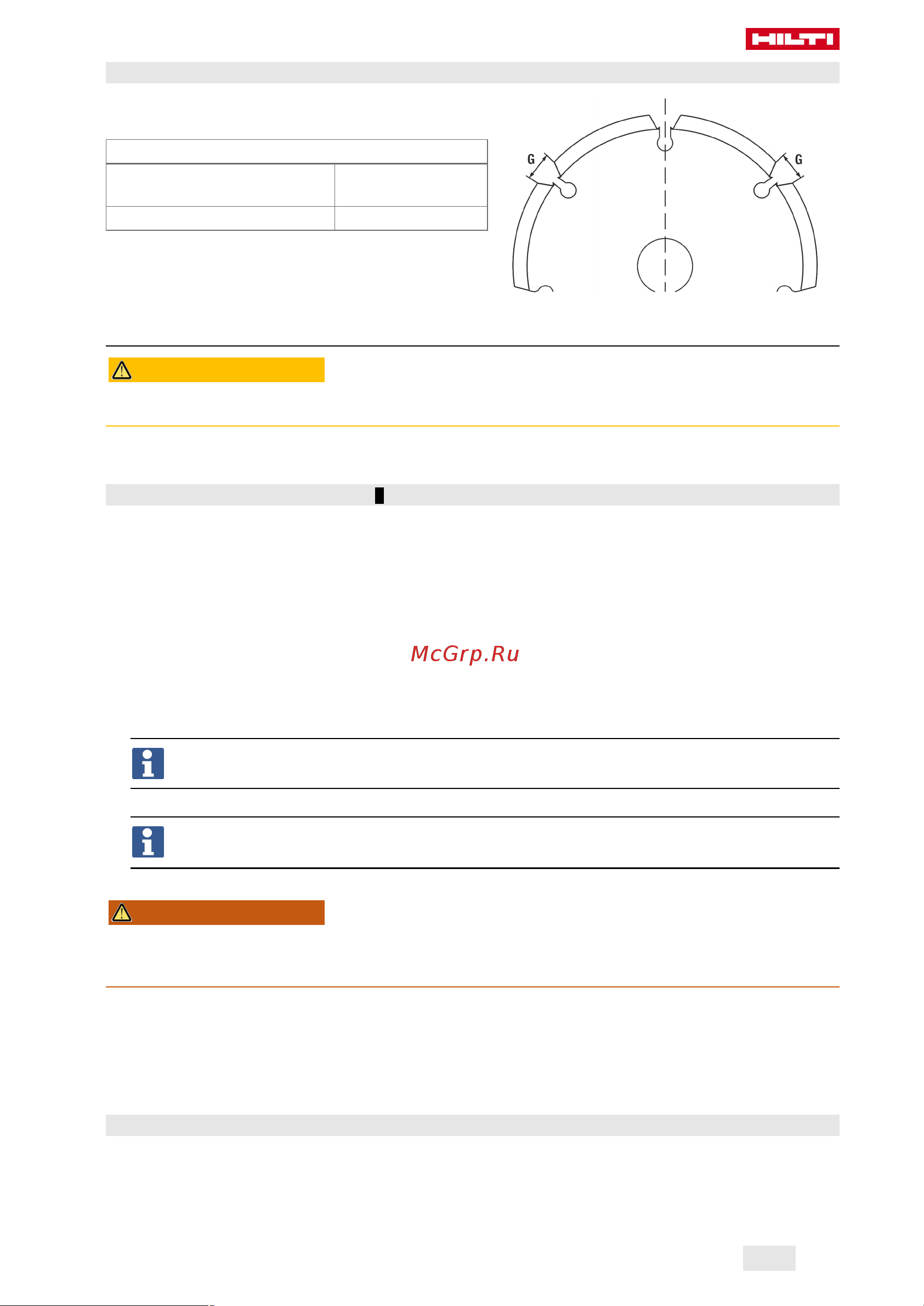

4.3 Geometri for egnede diamantslisseskiver
Diamantslisseskiven må oppfylle følgende geometriske
krav.
Tekniske data
Slissebredde mellom
segmenter (G)
≤ 15 mm
Kuttevinkel negativ
5 Klargjøring til arbeidet
FORSIKTIG
Fare for personskader! Utilsiktet start av produktet.
▶ Trekk støpselet ut av stikkontakten før du foretar maskininnstillinger eller skifter tilbehørsdeler.
Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet.
5.1 Montere diamantslisseskiver 2
@
Spennøkkel
;
Spennmutter
=
Avstandsring
%
Diamantslisseskive
&
Spennflens
(
Spindel (på slissemaskin)
)
Rotasjonsretningspil på huset
1. Legg maskinen på venstre side (libellen peker opp).
2. Trykk på opplåsingsknappen for sleiden for å låse opp føringssleiden, og hold den inne.
3. Sving ut føringssleiden og slipp opplåsingsknappen for sleiden.
4. Sett spennflensen på spindelen.
5. Sett den første diamantslisseskiven på spennflensen. Sørg for at retningen på rotasjonsretningspilen på
slisseskiven stemmer med rotasjonsretningspilen på maskinen.
Ta hensyn til kravene til valg av egnede diamantslisseskiver. → Side 117
6. Sett et antall avstandsringer som er tilpasset slissebredden, på spennflensen.
Slissebredden fremkommer av tykkelsen på de to diamantslisseskivene og avstandsringene som
er satt inn mellom dem. Avstandsringene har en bredde på 4 mm, 7 mm, 13 mm og 22,5 mm.
7. Sett på den andre diamantslisseskiven.
ADVARSEL
Fare for personskader! Hvis man ikke monterer alle de medfølgende avstandsringene igjen, kan
diamantslisseskivene løsne under drift.
▶ Sett alltid resten av avstandsringene på spennflensen etter montering av den andre diamantslisseskiven.
8. Sett resten av avstandsringene på spennflensen.
9. Trykk på spindellåseknappen og hold den inne.
10. Skru på spennmutteren, og trekk spennmutteren til med skrunøkkelen. Slipp deretter spindellåseknappen
og fjern spennøkkelen.
11. Sving inn føringssleiden til den går i lås.
5.2 Koble til støvsuger
▶ Koble støvsugerslangen til støvsugertilkoblingen på slissemaskinen.
