152 Latviešu 2208335
*2208335*

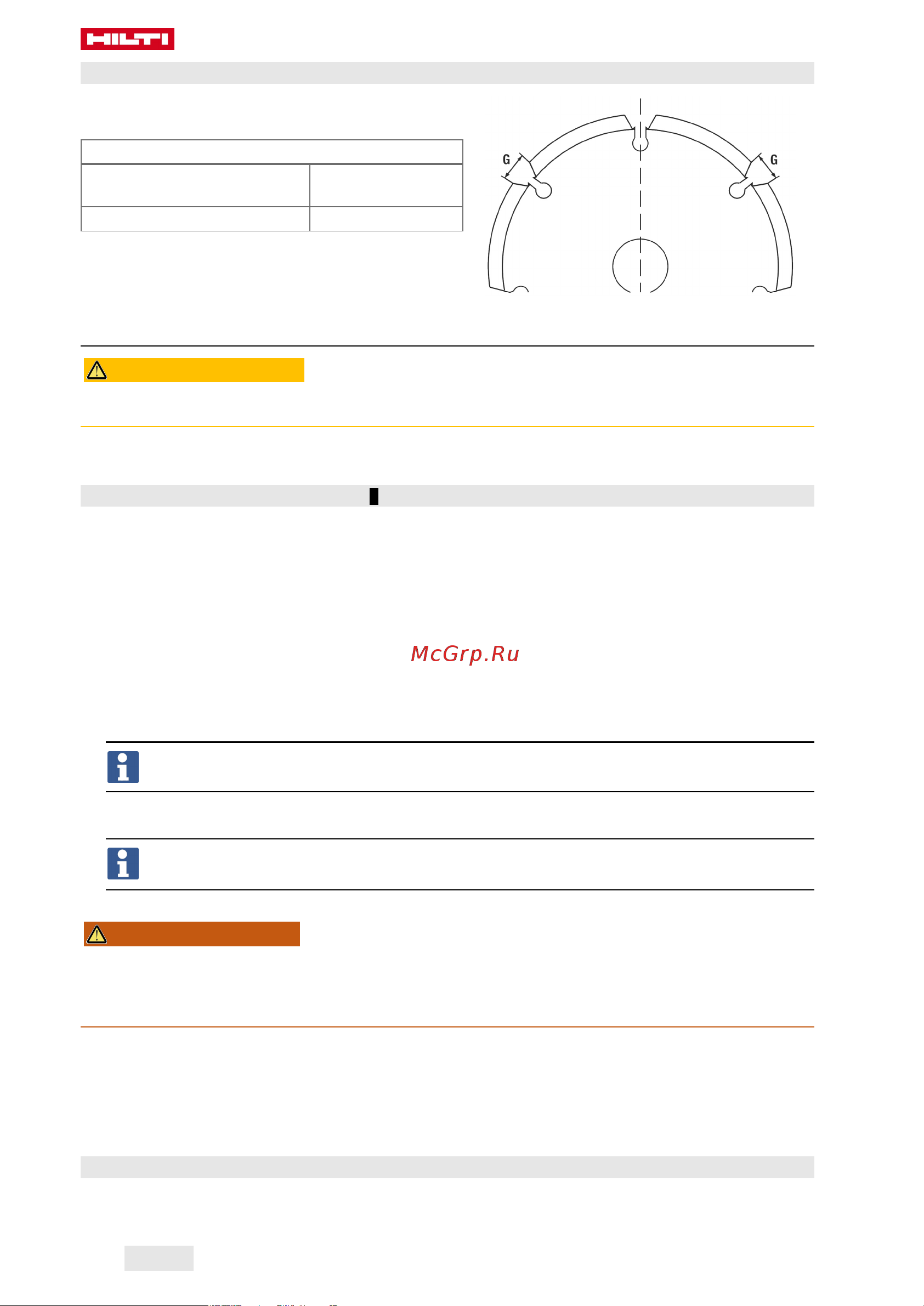

4.3 Piemēroto dimanta rievu iegriešanas ripu ģeometrija
Rievu griezējripas ģeometrijai jāatbilst turpmāk norādī-
tajām prasībām.
Tehniskie parametri
Spraugas platums starp seg-
mentiem (G)
≤ 15 mm
Griešanas leņķis negatīvs
5 Sagatavošanās darbam
IEVĒROT PIESARDZĪBU!
Traumu risks! Izstrādājuma nekontrolēta iedarbošanās.
▶ Atvienojiet barošanas kabeli, pirms veikt iekārtas iestatīšanu vai aprīkojuma maiņu.
Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.
5.1 Rievu iegriešanas ripu montāža 2
@
Fiksācijas atslēga
;
Fiksācijas uzgrieznis
=
Atstatuma gredzens
%
Dimanta rievu griezējripas
&
Fiksācijas atloks
(
Vārpsta (pie rievu iegriešanas iekārtas)
)
Rotācijas virziena bultiņa uz korpusa
1. Novietojiet iekārtu uz kreisajiem sāniem (līmeņrādis ir pavērsts uz augšu).
2. Lai atbloķētu virzības slīdni, nospiediet slīdņa atbloķēšanas pogu un turiet to nospiestu.
3. Pagrieziet virzības slīdni uz ārpusi un atlaidiet slīdņa atbloķēšanas pogu.
4. Uzbīdiet fiksācijas atloku uz vārpstas.
5. Uzlieciet pirmo rievu iegriešanas ripu uz fiksācijas atloka. Raugieties, lai rotācijas virziena bultiņa uz rievu
griezējripas sakristu ar rotācijas virziena bultiņu uz iekārtas.
Ievērojiet norādījumus par piemērotu dimanta rievu iegriešanas ripu izvēli. → Lappuse 152
6. Uzlieciet uz fiksācijas atloka tādu atstatuma gredzenu skaitu, kas atbilst nepieciešamajam rievas
platumam.
Rievasplatumsatbilst abu rievu iegriešanas ripu biezuma un starp tām ievietoto atstatuma gredzenu
kopējā biezuma summai. Atstatuma gredzenu platums ir 4 mm, 7 mm, 13 mm un 22,5 mm.
7. Uzlieciet otru rievu iegriešanas ripu.
BRĪDINĀJUMS!
Traumu risks! Ja netiek uzmontēti atpakaļ visi komplektā iekļautie atstatuma gredzeni, rievu griezējripas
iekārtas darbības laikā var atdalīties.
▶ Pēc otrās rievu griezējripas montāžas vienmēr uzlieciet visus atlikušos atstatuma gredzenus uz fiksācijas
atloka.
8. Uzlieciet atlikušos atstatuma gredzenus uz fiksācijas atloka.
9. Nospiediet vārpstas bloķēšanas taustiņu un turiet to nospiestu.
10. Uzskrūvējiet fiksācijas uzgriezni uz vārpstas un pievelciet to ar fiksācijas atslēgas palīdzību. Pēc tam
atlaidiet vārpstas bloķēšanas taustiņu un noņemiet fiksācijas atslēgu.
11. Pielokiet slīdni, līdz tas nofiksējas.
5.2 Putekļsūcēja pievienošana
▶ Pievienojiet putekļsūcēja šļūteni rievu iegriešanas iekārtas putekļsūcēja pievienošanas vietā.
