188 Česky 2208335
*2208335*

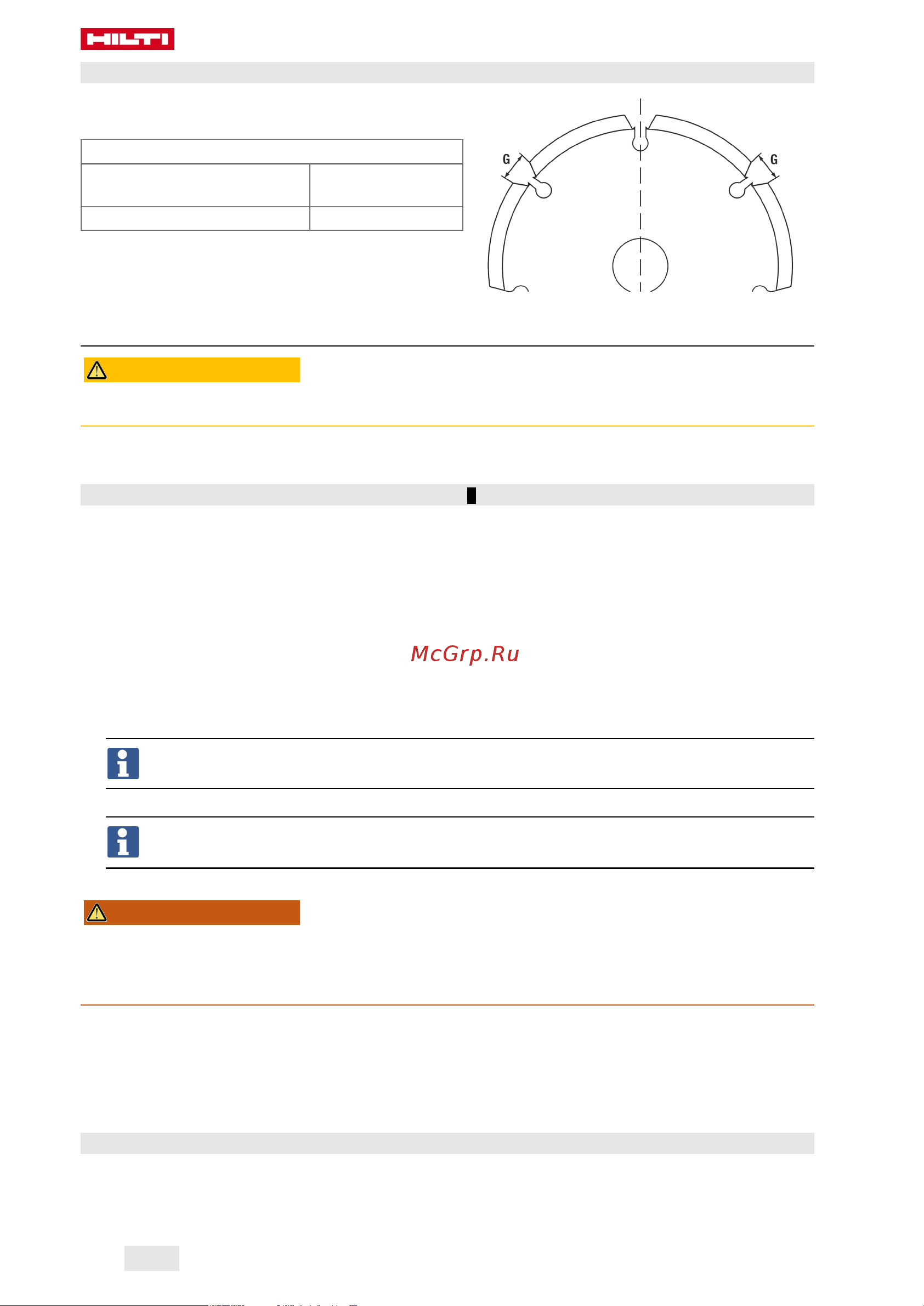

4.3 Geometrie vhodných diamantových drážkovacích kotoučů
Diamantové drážkovací kotouče musí splňovat následu-
jící geometrické požadavky.
Technické údaje
Šířka drážky mezi segmenty
(G)
≤ 15 mm
Úhel břitu negativní
5 Příprava práce
POZOR
Nebezpečí poranění! Neúmyslné spuštění výrobku.
▶ Před nastavováním nářadí nebo výměnou příslušenství vytáhněte síťovou zástrčku ze zásuvky.
Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku.
5.1 Montáž diamantových drážkovacích kotoučů 2
@
Upínací klíč
;
Upínací matice
=
Distanční kroužek
%
Diamantový drážkovací kotouč
&
Upínací příruba
(
Vřeteno (na drážkovací brusce)
)
Šipka směru otáčení na krytu
1. Položte nářadí na levou stranu (libela je nahoře).
2. Stiskněte odjišťovací tlačítko saní pro odjištění vodicích saní a držte ho stisknuté.
3. Vyklopte vodicí saně a uvolněte odjišťovací tlačítko saní.
4. Nasaďte na vřeteno upínací přírubu.
5. Nasaďte první diamantový drážkovací kotouč na upínací přírubu. Dbejte při tom na to, aby se směr šipky
směru otáčení na drážkovacím kotouči shodoval s šipkou směru otáčení na nářadí.
Řiďte se pokyny ohledně volby vhodných diamantových drážkovacích kotoučů. → Strana 188
6. Nasaďte na upínací přírubu odpovídající počet distančních kroužků podle šířky drážky.
Šířka drážky vyplývá z tloušťky obou diamantových drážkovacích kotoučů a distančních kroužků,
které jsou mezi nimi nasazené. Distanční kroužky mají šířku 4 mm, 7 mm, 13 mm a 22,5 mm.
7. Nasaďte druhý diamantový drážkovací kotouč.
VÝSTRAHA
Nebezpečí poranění! Pokud znovu nenamontujete všechny dodané distanční kroužky, mohou se diaman-
tové drážkovací kotouče při provozu uvolnit.
▶ Po namontování druhého diamantového drážkovacího kotouče na upínací přírubu vždy namontujte
všechny zbývající distanční kroužky.
8. Nasaďte na upínací přírubu zbývající distanční kroužky.
9. Stiskněte aretační tlačítko vřetena a držte ho stisknuté.
10. Našroubujte upínací matici a montážním klíčem ji utáhněte. Poté uvolněte aretační tlačítko vřetena
a odstraňte upínací klíč.
11. Zaklopte vodicí saně tak, aby byly zajištěné.
5.2 Připojení vysavače
▶ Připojte hadici vysavače k přípojce pro vysavač na drážkovací brusce.
