200 Slovenčina 2208335
*2208335*

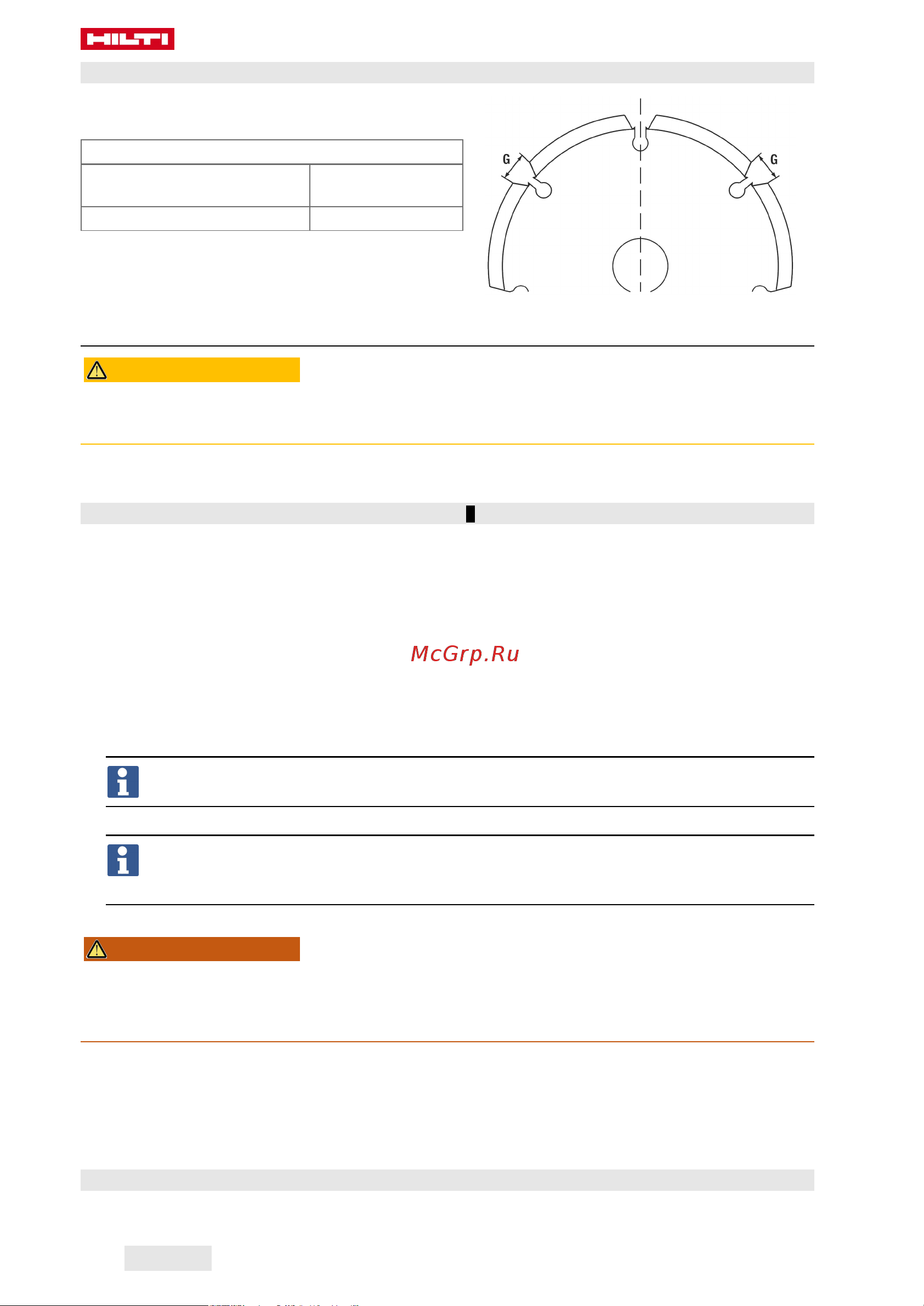

4.3 Geometria vhodných diamantových drážkovacích kotúčov
Diamantový drážkovací kotúč musí spĺňať nasledujúce
geometrické údaje.
Technické údaje
Šírka drážky medzi segmentmi
(G)
≤ 15 mm
Uhol rezu záporný
5 Príprava práce
POZOR
Nebezpečenstvo poranenia! Neúmyselné spustenie výrobku.
▶ Skôr, než začnete nastavovať náradie alebo meniť časti jeho príslušenstva, vytiahnite sieťovú koncovku
z elektrickej zásuvky.
Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte.
5.1 Montáž diamantových drážkovacích kotúčov 2
@
Upínací kľúč
;
Upínacia matica
=
Vymedzovací krúžok
%
Diamantový drážkovací kotúč
&
Upínacia príruba
(
Vreteno (na drážkovacom stroji)
)
Šípka smeru otáčania na kryte
1. Položte náradie na ľavú stranu (vodováha smeruje nahor).
2. Stlačte odblokovací gombík saní, aby ste odblokovali vodiace sane a podržte ho stlačený.
3. Vytočte vodiace sane a pusťte odblokovací gombík saní.
4. Nasaďte upínaciu prírubu na vreteno.
5. Nasaďte prvý diamantový drážkovací kotúč na upínaciu prírubu. Dbajte na to, aby sa smer šípky smeru
otáčania na drážkovacom kotúči zhodoval so šípkou smeru otáčania na náradí.
Rešpektujte údaje na výber vhodných diamantových drážkovacích kotúčov. → strana 200
6. Nasaďte želaný počet vymedzovacích krúžkov zodpovedajúci šírke drážky na upínaciu prírubu.
Šírka drážky vyplýva z hrúbky obidvoch diamantových drážkovacích kotúčov a dištančných
krúžkov, ktoré sú medzi nimi vložené. Dištančné krúžky majú hrúbku 4 mm, 7 mm, 13 mm
a 22,5 mm.
7. Nasaďte druhý diamantový drážkovací kotúč.
VAROVANIE
Nebezpečenstvo poranenia! Keď sa nenamontujú znova všetky dodané dištančné krúžky, diamantové
drážkovacie kotúče sa počas prevádzky môžu uvoľniť.
▶ Nasaďte vždy všetky zvyšné dištančné krúžky po montáži druhého diamantového drážkovacieho kotúča
na upínaciu prírubu.
8. Nasaďte zvyšné dištančné krúžky na upínaciu prírubu.
9. Stlačte aretačné tlačidlo vretena a podržte ho stlačené.
10. Naskrutkujte upínaciu maticu a pevne dotiahnite upínaciu maticu upínacím kľúčom. Následne uvoľnite
gombík aretácie a odstráňte upínací kľúč.
11. Otočte (sklopte) vodiace sane, až pokiaľ sa nezaistia.
5.2 Pripojenie vysávača
▶ Hadicu vysávača pripojte na prípojku na vysávač na drážkovacom stroji.
