224 Slovenščina 2208335
*2208335*

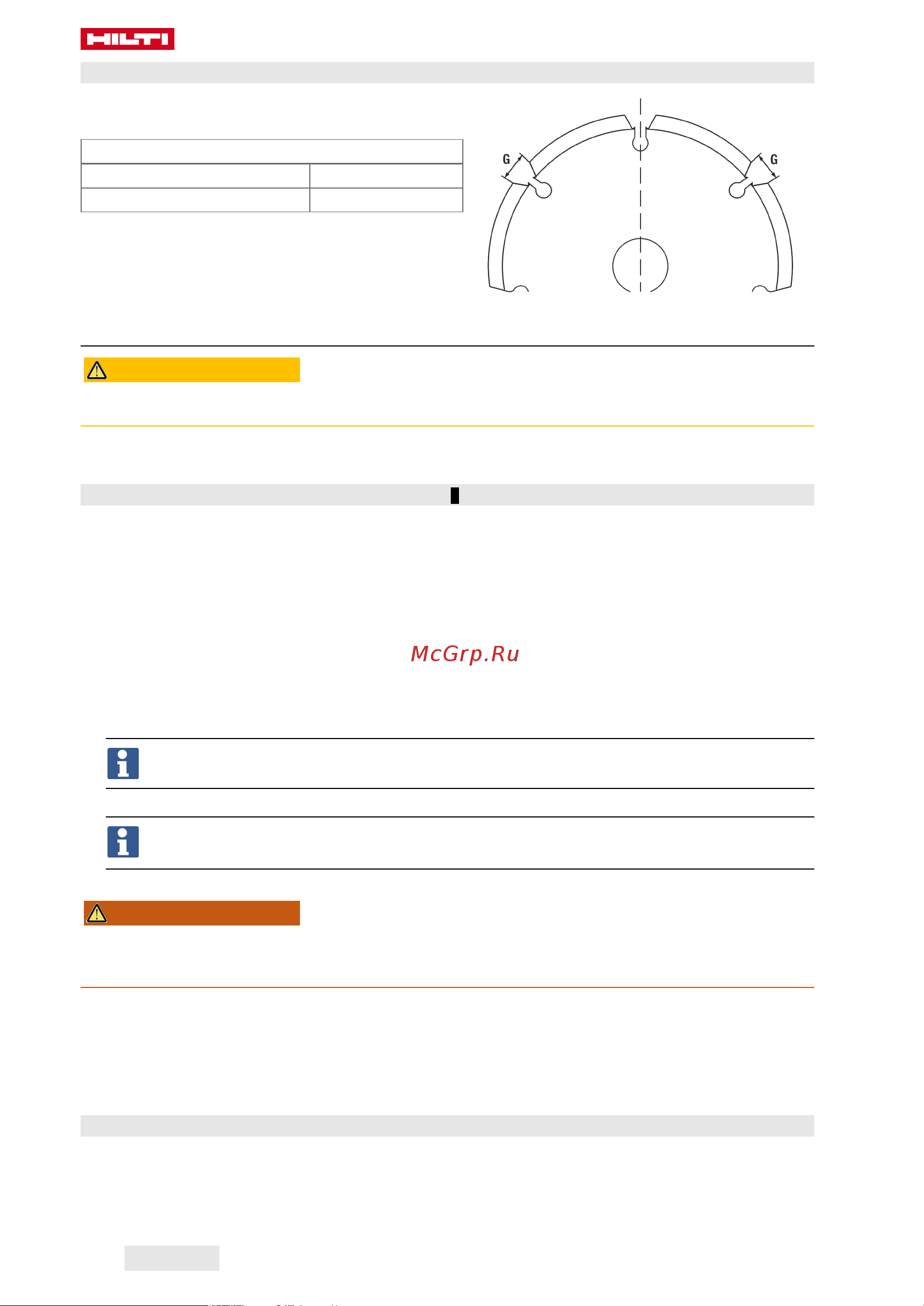

4.3 Geometrija ustreznih diamantnih plošč za zarezovanje
Diamantne plošče za zarezovanje morajo izpolnjevati
naslednje geometrijske pogoje.
Tehnični podatki
Širina zareze med segmenti (G) ≤ 15 mm
Kot rezanja negativen
5 Priprava dela
PREVIDNO
Nevarnost poškodb! Nenameren vklop izdelka.
▶ Pred nastavljanjem orodja ali menjavo pribora izvlecite vtič iz vtičnice.
Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.
5.1 Montaža diamantne plošče za zarezovanje 2
@
Ključ za zatezanje
;
Vpenjalna matica
=
Distančni obroč
%
Diamantna plošča za zarezovanje
&
Vpenjalna prirobnica
(
Vreteno (na zarezovalniku)
)
Puščica za smer vrtenja na ohišju
1. Postavite orodje na levo stran (libela kaže navzgor).
2. Pritisnite stikalo za odklep sani, da odklenete sani in ga držite pritisnjenega.
3. Vodilne sani prestavite navzven in izpustite stikalo za odklep sani.
4. Pušo nataknite na pogonsko os.
5. Na vpenjalno prirobnico namestite prvo diamantno ploščo za zarezovanje. Pri tem pazite na to, da bo
puščica za smer vrtenja na plošči za zarezovanje usklajena s puščico za smer vrtenja na orodju.
Pri izbiri primernih diamantnih plošč za zarezovanje upoštevajte navodila. → stran 224
6. Namestite ustrezno število distančnih obročev za ploščo za zarezovanje na pušo.
Širina zareze znaša toliko kot debelina obeh diamantnih plošč za zarezovanje in vmesnih distančnih
obročev. Širine distančnih obročev znašajo 4 mm, 7 mm, 13 mm ter 22,5 mm.
7. Namestite drugo diamantno ploščo za zarezovanje.
OPOZORILO
Nevarnost poškodb! Če ne namestite vseh priloženih distančnih obročev, se lahko diamantne plošče za
zarezovanje med delovanjem sprostijo.
▶ Po montaži druge diamantne plošče za zarezovanje vstavite vedno vse preostale distančne obroče.
8. Na pušo namestite preostale distančne obroče.
9. Pritisnite in držite gumb za blokado vretena.
10. Privijte vpenjalno matico in jo zategnite s ključem za pritezanje. Izpustite gumb za blokado vretena in
odstranite ključ za pritezanje.
11. Zavrtite vodilne letve, da se zaskočijo.
5.2 Priklop sesalnika za prah
▶ Priključite cev sesalnika za prah na priključek za odsesavanje zarezovalnika.
