*2208335*
2208335 Srpski 247

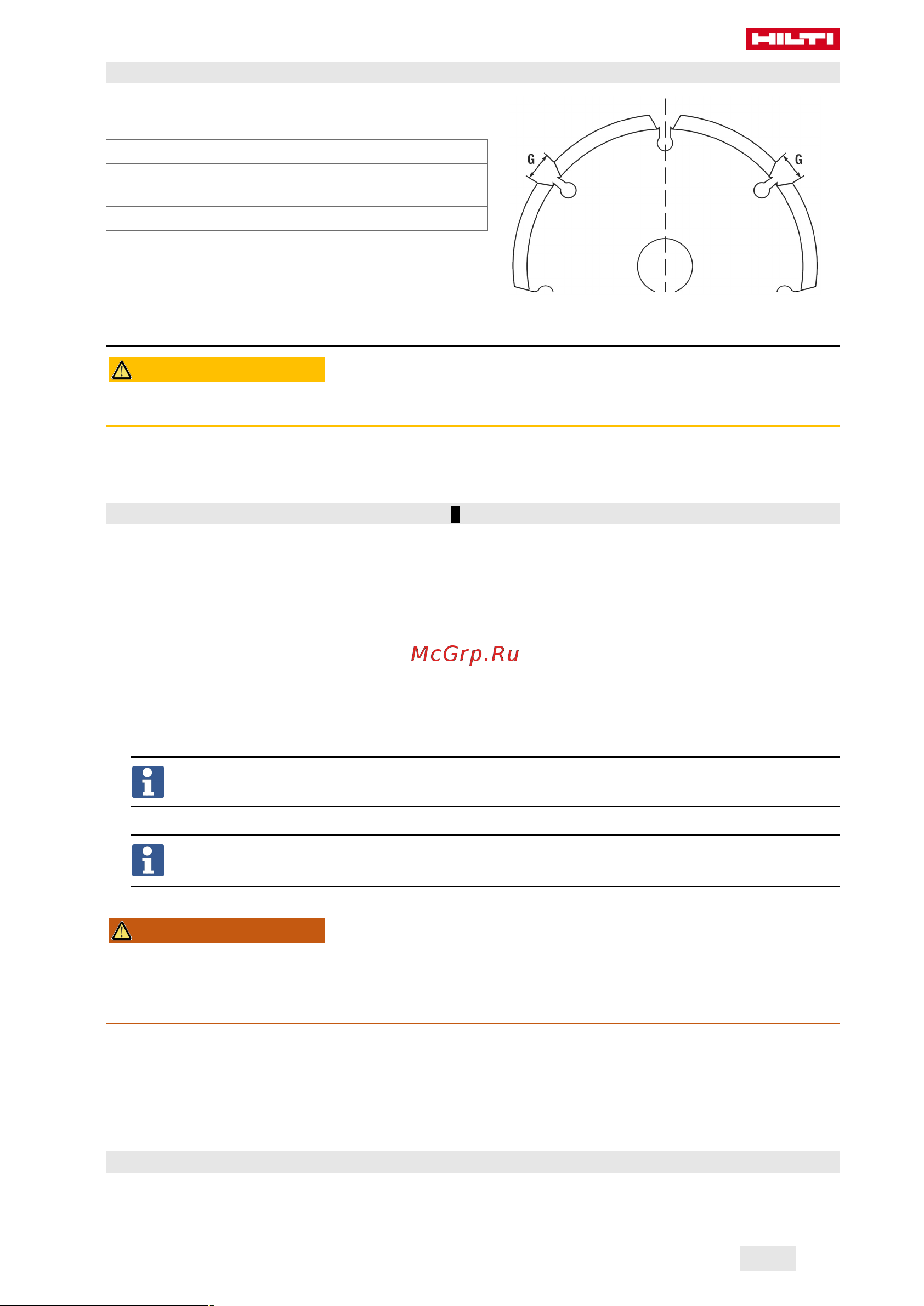

4.3 Geometrija odgovarajućih dijamantskih proreznih ploča
Dijamantska prorezna ploča treba da ispunjava sledeće
geometrijske norme.
Tehnički podaci
Širina proreza između segme-
nata (G)
≤ 15 mm
Ugao zasecanja negativan
5 Priprema za rad
OPREZ
Opasnost od povređivanja! Nesmotreno pokretanje proizvoda.
▶ Izvucite mrežni utikač pre podešavanja uređaja ili zamene delova pribora.
Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na
proizvodu.
5.1 Montiranje dijamantske prorezne ploče 2
@
Stezni ključ
;
Stezna navrtka
=
Distancioni prsten
%
Dijamantska prorezna ploča
&
Stezna prirubnica
(
Vreteno (na uređaju za prorezivanje)
)
Strelica za smer okretanja na kućištu
1. Uređaj postavite na levu stranu (libela gleda nagore).
2. Pritisnite dugme za otključavanje klizne vodilice radi deblokade klizne vodilice i držite ga pritisnuto.
3. Zakrenite kliznu vodilicu i pustite dugme za otključavanje vodilice.
4. Postavite zateznu prirubnicu na vreteno.
5. Postavite prvu dijamantsku proreznu ploču na zateznu prirubnicu. Pri tome vodite računa da se smer
strelice za smer obrtanja na proreznoj ploči poklapa sa strelicom smera obrtanja na uređaju.
Obratite pažnju na kriterijume za izbor odgovarajućih dijamantskih proreznih ploča. → Strana 247
6. Na zateznu prirubnicu postavite onoliko distancionih prstena koliko odgovara širini proreza.
Širinu proreza određuju debljina dve dijamantske prorezne ploče i distancioni prsteni koji se nalaze
između. Distancioni prsteni su široki 4 mm, 7 mm, 13 mm i 22,5 mm.
7. Postavite drugu dijamantsku proreznu ploču.
UPOZORENJE
Opasnost od povreda! Ako ponovo ne montirate sve isporučene distancione prstene, dijamantske prorezne
ploče bi se tokom rada mogle otpustiti.
▶ Nakon montaže druge dijamantske prorezne ploče na zateznu prirubnicu uvek postavite sve preostale
distancione prstene.
8. Postavite preostale distancione prstene na zateznu prirubnicu.
9. Pritisnite i držite dugme za blokadu vretena.
10. Zavrnite steznu navrtku i pritegnite je pomoću steznog ključa. Nakon toga pustite dugme za blokadu
vretena i uklonite stezni ključ.
11. Zakrećite kliznu vodilicu sve dok ne bude blokirana.
5.2 Priključivanje usisivača
▶ Crevo usisivača priključite na priključak usisivača uređaja za prorezivanje.
