*2208335*
2208335 Қазақ 287

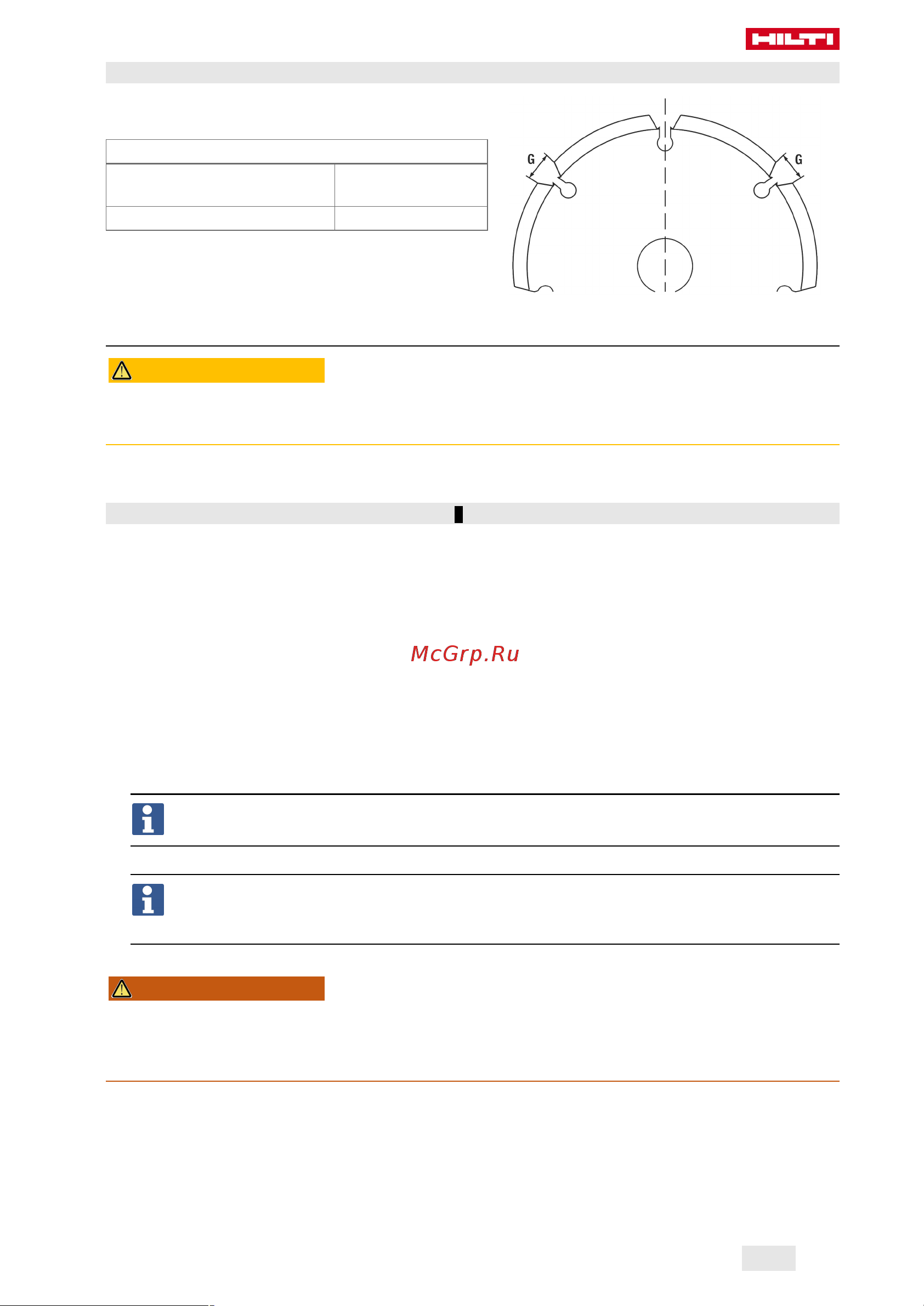

4.3 Жарамды алмас ойық кескіш дискілердің геометриясы
Алмас ойық кескіш дискілер төмендегі геометриялық
нормаларға сай келуі тиіс.
Техникалық сипаттамалар
Сегменттер арасындағы қуыс
ені (G)
≤ 15 мм
Кесу бұрышы теріс
5 Жұмысқа дайындық
АБАЙЛАҢЫЗ
Жарақат алу қаупі бар! Өнімнің кездейсоқ іске қосылуы.
▶ Аспап реттеулерін орындау немесе қосалқы бөлшектерді алмастыру алдында желілік ашаны тартып
шығарыңыз.
Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз.
5.1 Алмас ойық кескіш дискілерді орнату 2
@
Кілт
;
Қыспа гайка
=
Аралық сақина
%
Алмас ойық кескіш диск
&
Қыспа фланец
(
Шпиндель (ойық кескіш құрылғыда)
)
Корпустағы айналу бағытының көрсеткісі
1. Аспапты сол жағына жатқызыңыз (ватерпас жоғары қарап тұр).
2. Бағыттауыш жылжыманы құлыптан босату үшін жылжыманы құлыптан босату түймесін басып
тұрыңыз.
3. Бағыттауыш жылжыманы қайырып, жылжыманы құлыптан босату түймесін жіберіңіз.
4. Қыспа фланецті шпиндельге жалғаңыз.
5. Бірінші алмас ойық кескіш дискіні қыспа фланецке қойыңыз. Бұл ретте ойық кескіш дискідегі
айналу бағыты көрсеткісінің бағыты аспаптағы айналу бағытының көрсеткісімен бірдей болғанына
көз жеткізіңіз.
Жарамды алмас ойық кескіш дискілерді таңдау бойынша мәліметтерге назар аударыңыз.
→ Бет 287
6. Ойық ені үшін сәйкес келетін аралық сақиналардың санын қыспа фланецке орнатыңыз.
Ойық ені екі алмас ойық кескіш дискінің және олардың арасында орнатылған аралық
сақиналардың қалыңдығынан пайда болады. Аралық сақиналардың ені 4 мм, 7 мм, 13 мм
және 22,5 мм болады.
7. Екінші алмас ойық кескіш дискіні орнатыңыз.
ЕСКЕРТУ
Жарақат алу қаупі бар! Жеткізілім жинағындағы барлық аралық сақиналарды орнату мүмкін болмаса,
алмас ойық кескіш дискілер жұмыс барысында босап қалуы мүмкін.
▶ Әрдайым екінші алмас ойық кескіш дискіні қыспа фланецке орнатқаннан кейін қалған барлық
аралық сақиналарды орнатыңыз.
8. Қалған аралық сақиналарды қыспа фланецке орнатыңыз.
9. Шпиндельді бұғаттау түймесін басып тұрыңыз.
10. Кергіш гайканы бұрап босатыңыз және кергіш гайканы гайка кілтімен берік бұрап бекітіңіз. Содан
кейін шпиндельді бұғаттау түймесін босатып, қыспа гайка кілтін алып тастаңыз.
11. Бағыттауыш сырғақтарды құлыптамағанша бұрап бекітіңіз.
