*2208335*
2208335 Türkçe 337

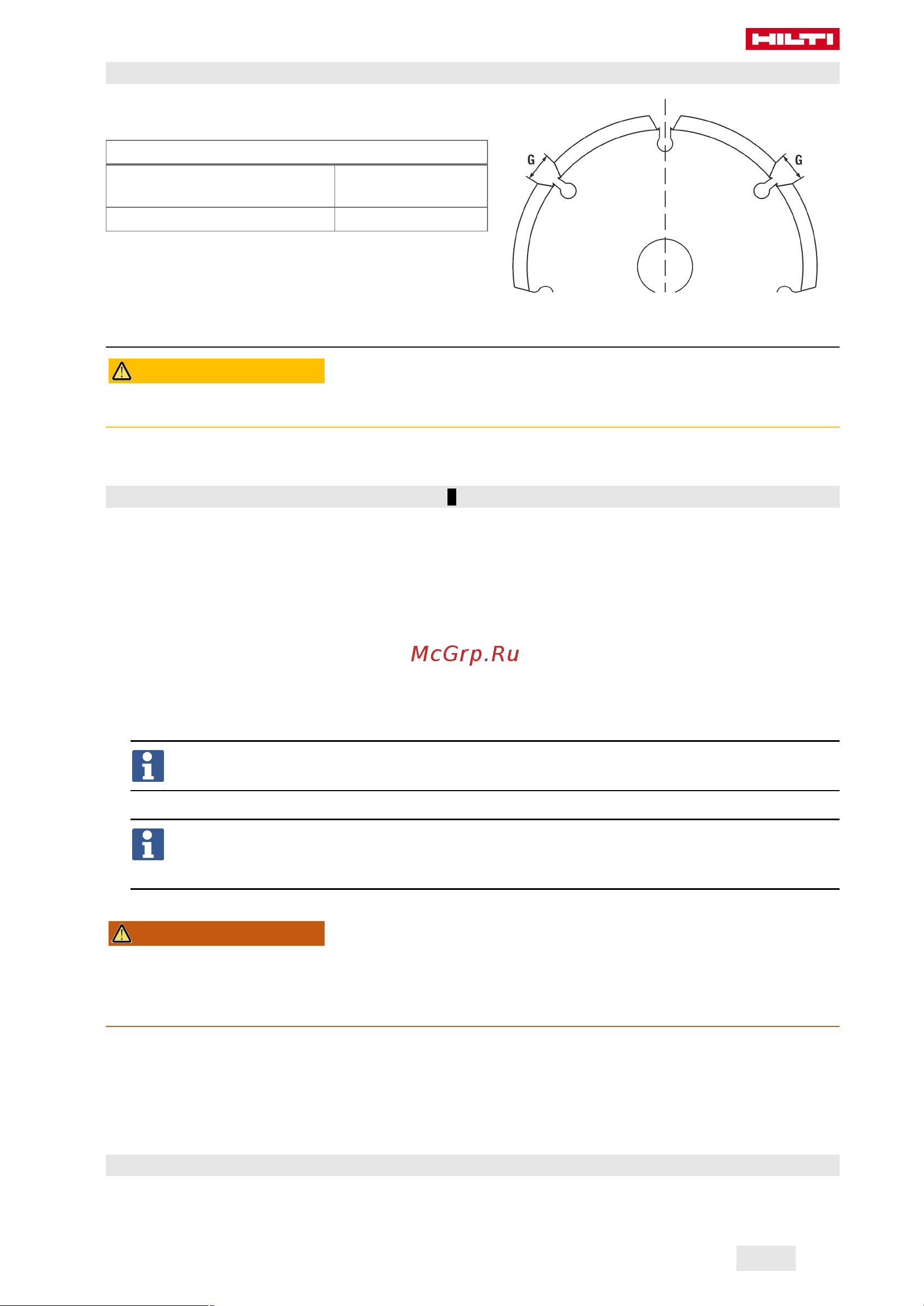

4.3 Uygun elmas kanal açma disklerinin geometrisi
Elmas kanal açma disklerinin aşağıdaki geometrik ön
koşulları karşılaması gerekir.
Teknik veriler
Tabakalar arasındaki yarık ge-
nişliği (G)
≤ 15 mm
Kesme açısı negatif
5 Çalışma hazırlığı
DİKKAT
Yaralanma tehlikesi! Ürünün yanlışlıkla çalışmaya başlaması.
▶ Aletin ayarlarını yapmadan veya aksesuar parçalarını değiştirmeden önce şebeke fişini çekin.
Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz.
5.1 Elmas kanal açma disklerinin takılması 2
@
Sıkma anahtarı
;
Germe somunu
=
Mesafe halkası
%
Elmas kanal açma diski
&
Sıkma flanşı
(
Mil (kanal açma makinesindeki)
)
Gövde üzerindeki dönme yönü oku
1. Aleti (su terazisi üst tarafta kalacak şekilde) sol tarafa yatırınız.
2. Kılavuz taşıyıcıların kilidini açmak için taşıyıcı kilit açma düğmesine basınız ve bunu basılı tutunuz.
3. Kılavuz taşıyıcıları dışarı doğru döndürünüz ve taşıyıcı kilit açma düğmesini serbest bırakınız.
4. Sıkma flanşını mile oturtunuz.
5. İlk elmas kanal açma diskini sıkma flanşına yerleştiriniz. Kanal açma diskinin üzerindeki dönme yönü oku
ile aletin üzerindeki dönme yönü okunun aynı tarafı işaret ettiğinden emin olunuz.
Uygun elmas kanal açma disklerinin seçiminde teknik özellikleri dikkate alınız. → Sayfa 337
6. Kanal genişliğine göre uygun sayıda mesafe halkasını sıkma flanşının üzerine yerleştiriniz.
Kanal genişliği her iki elmas kanal açma diskinin toplam kalınlığı ile araya konulan mesafe
halkalarının kalınlığından meydana gelir. Mesafe halkaları, 4 mm, 7 mm, 13 mm ve 22,5 mm
kalınlıktadır.
7. İkinci elmas kanal açma diskini yerleştiriniz.
İKAZ
Yaralanma tehlikesi! Teslimat kapsamındaki tüm mesafe halkalarının tekrar monte edilmemesi halinde,
elmas kanal açma diskleri işletim sırasında gevşeyebilir.
▶ Kalan mesafe halkalarının tümünü daima ikinci elmas kanal açma diskinin takılmasından sonra sıkma
flanşının üzerine yerleştiriniz.
8. Kalan mesafe halkalarını sıkma flanşına oturtunuz.
9. Mil ayarlama düğmesine basınız ve basılı tutunuz.
10. Germe somunu vidalanmalı ve germe anahtarı ile sıkılmalıdır. Ardından mil kilitleme düğmesini serbest
bırakınız ve sıkma anahtarını çıkartınız.
11. Kılavuz kızak kilitlenene kadar içeri yönde döndürülmelidir.
5.2 Toz emicinin bağlanması
▶ Toz emicinin hortumunu kanal açma makinesinin toz emme sistemi bağlantısına takınız.
