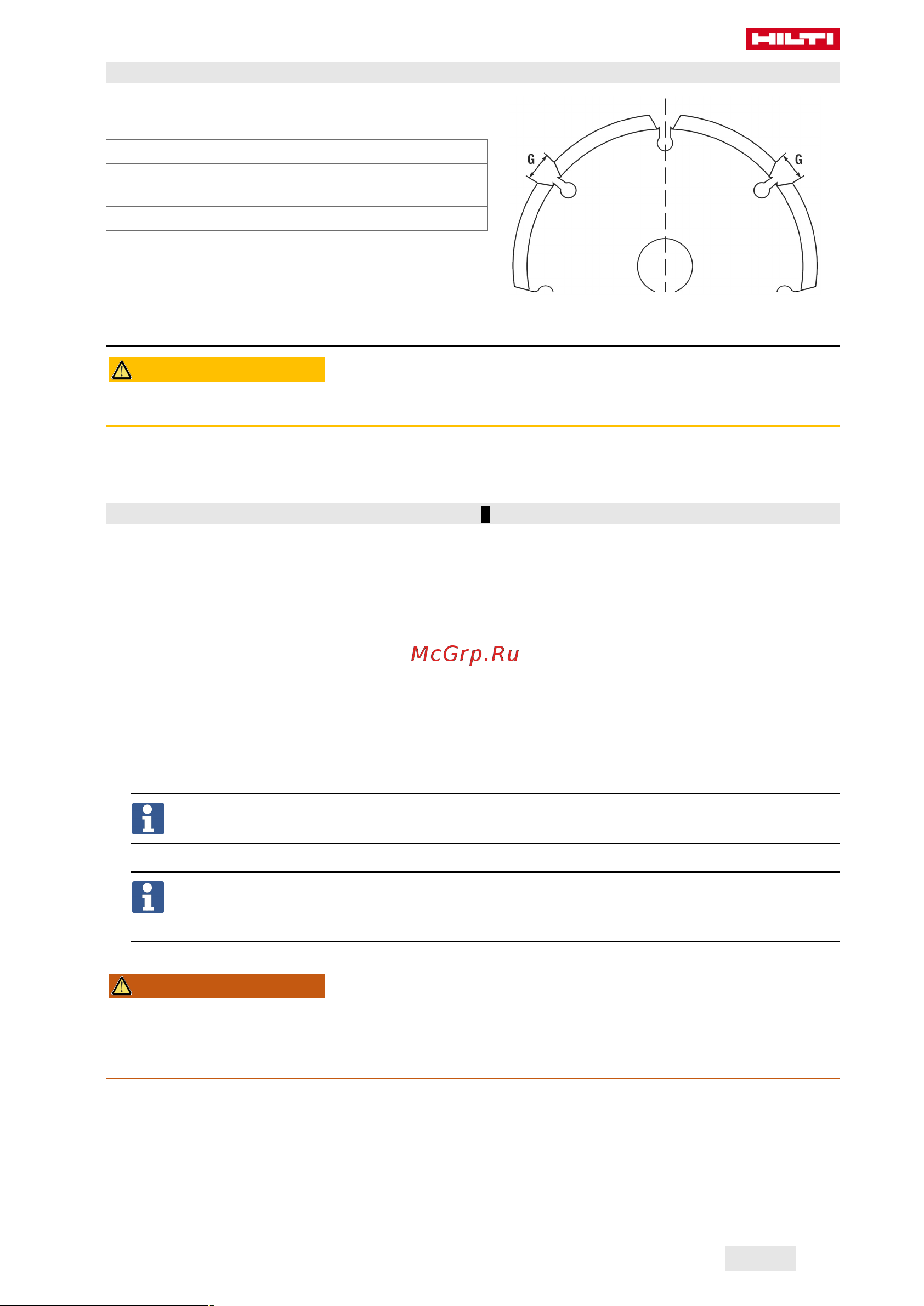

4.3 Disques de rainurage diamant à la géométrie adéquate
Les disques de rainurage diamant sont soumis aux
contraintes suivantes en termes de géométrie.
Caractéristiques techniques
Largeur de l'interstice entre les
segments (G)
≤ 15 mm
Angle de coupe négatif
5 Préparatifs
ATTENTION
Risque de blessures ! Mise en marche inopinée du produit.
▶ Retirer la fiche de la prise avant d’effectuer des réglages sur l’appareil ou de changer les accessoires.
Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles
figurant sur le produit.
5.1 Montage des disques de rainurage diamant 2
@
Clé de serrage
;
Écrou de serrage
=
Bagues entretoises
%
Disque de rainurage diamant
&
Flasque de serrage
(
Broche (sur rainureuse)
)
Flèche indiquant le sens de rotation sur le
carter
1. Poser l'appareil sur le côté gauche (le niveau est orienté vers le haut).
2. Appuyer sur le bouton de déblocage du chariot de guidage pour débloquer le chariot de guidage et le
maintenir enfoncé.
3. Faire pivoter le chariot de guidage pour le sortir et relâcher le bouton de déblocage du chariot de guidage.
4. Emmancher le flasque de serrage sur l'arbre.
5. Monter le premier disque de rainurage diamant sur le flasque de serrage. Veiller à ce que le sens de
la flèche indiquant le sens de rotation sur le disque de rainurage coïncide avec le sens de rotation sur
l'appareil.
Respecter les prescriptions en matière de disque de rainurage diamant approprié. → Page 45
6. Placer le nombre de bagues entretoises approprié selon la largeur de la rainure sur le flasque de serrage.
La largeur de la rainure correspond à l'épaisseur des deux disques de rainurage diamant ainsi que
des bagues entretoises intercalées. Les bagues entretoises font 4 mm, 7 mm, 13 mm et 22,5 mm
de large.
7. Monter le deuxième disque de rainurage diamant.
AVERTISSEMENT
Risque de blessures ! Si les bagues entretoises fournies ne sont pas toutes montées, il y a un risque que
les disques de rainurage diamant se détachent en cours d'utilisation.
▶ Toujours mettre toutes les bagues entretoises restantes fournies en place après le montage du deuxième
disque de rainurage diamant sur le flasque de serrage.
8. Placer la bague entretoise restante sur le flasque de serrage.
9. Appuyer sur le bouton de blocage de la broche et le maintenir enfoncé.
10. Visser l'écrou de serrage et le serrer à l'aide de la clé de serrage. Relâcher ensuite le bouton de blocage
de la broche et retirer la clé de serrage.
11. Faire pivoter le chariot de guidage pour le rentrer, jusqu'à ce qu'il soit verrouillé.
