82 Italiano 2208335
*2208335*

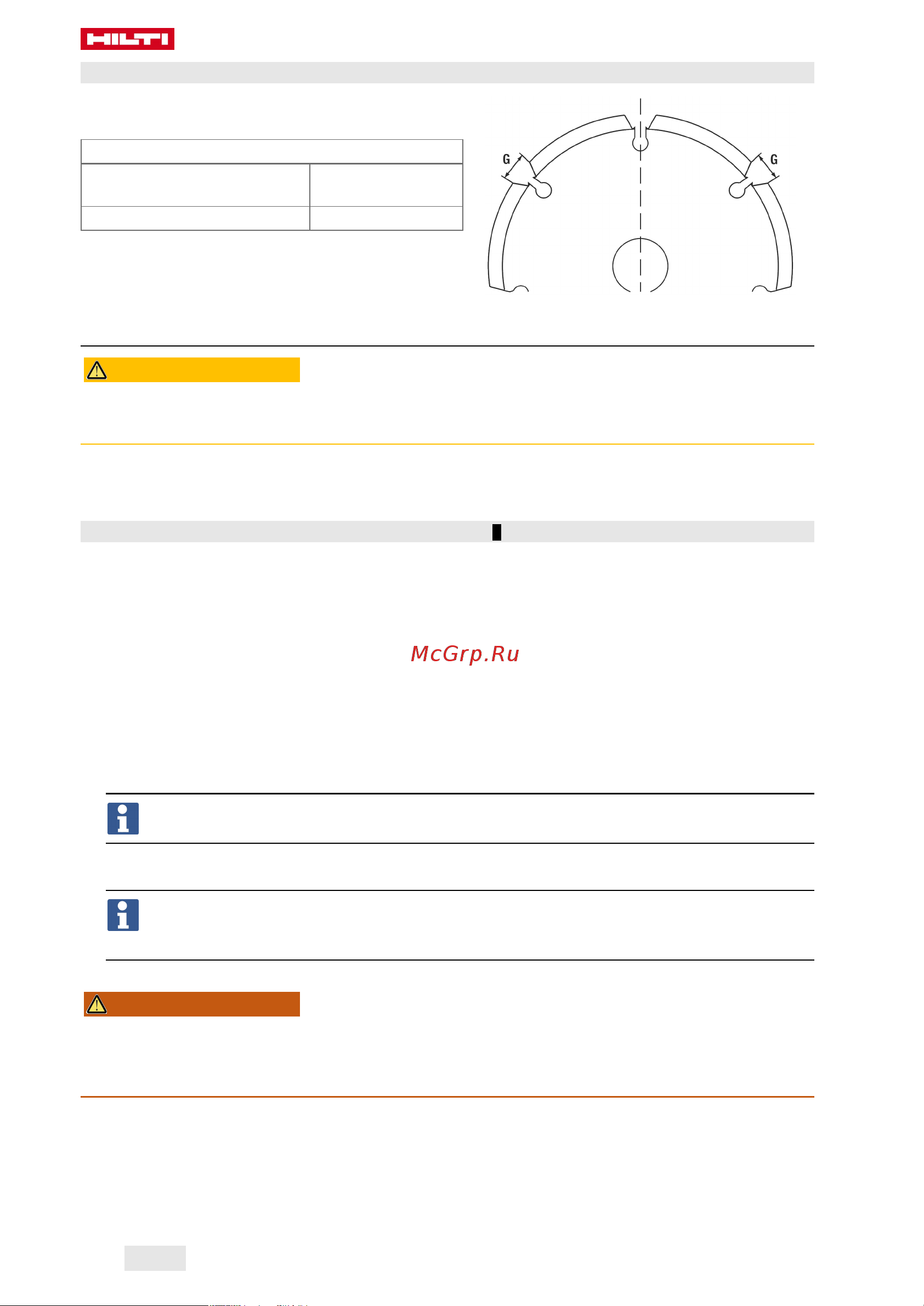

4.3 Geometria dei dischi diamantati per scanalature idonei
I dischi diamantati per scanalature devono soddisfare i
seguenti valori geometrici prescritti.
Dati tecnici
Larghezza della scanalatura tra
i segmenti (G)
≤ 15 mm
Angolo di taglio negativo
5 Preparazione al lavoro
PRUDENZA
Pericolo di lesioni! Avviamento accidentale del prodotto.
▶ Estrarre la spina dalla presa di rete prima di dedicarsi alle impostazioni dell'attrezzo o di sostituire parti
accessorie.
Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione
e sul prodotto.
5.1 Montaggio dei dischi diamantati per scanalature 2
@
Chiave di serraggio
;
Dado di bloccaggio
=
Anello distanziale
%
Disco diamantato per scanalature
&
Flangia di serraggio
(
Mandrino (sulla scanalatrice)
)
Freccia di indicazione del senso di rota-
zione sulla carcassa
1. Posizionare l'attrezzo sul lato sinistro (la livella indica verso l'alto).
2. Premere il pulsante di sbloccaggio della slitta per sbloccare la slitta di guida e mantenerlo premuto.
3. Aprire la slitta di guida e rilasciare il pulsante di sbloccaggio della slitta.
4. Inserire la flangia di serraggio sul mandrino.
5. Inserire il primo disco diamantato per scanalature sulla flangia di serraggio. Accertarsi che la direzione
della freccia di indicazione del senso di rotazione sul disco per scanalature coincida con quella
sull'attrezzo.
Rispettare le prescrizioni per la selezione dei dischi diamantati per scanalature idonei. → Pagina 82
6. Inserire il numero corrispondente per la larghezza della scanalatura sugli anelli distanziatori sulla flangia
di serraggio.
La larghezza della scanalatura risulta dalla spessore dei due dischi diamantati per scanalature e
dagli anelli distanziatori inseriti in mezzo. Gli anelli distanziatori hanno una larghezza di 4 mm,
7 mm, 13 mm e 22,5 mm.
7. Applicare il secondo disco diamantato per scanalature.
AVVERTIMENTO
Pericolo di lesioni! Se non si rimontano tutti gli anelli distanziatori forniti in dotazione, i dischi diamantati
per scanalature possono staccarsi durante il funzionamento.
▶ Applicare sempre tutti i restanti anelli distanziatori dopo aver montato il secondo disco diamantato sulla
flangia di serraggio.
8. Impostare gli altri anelli distanziali sulla flangia di serraggio.
9. Premere e mantenere premuto il pulsante di bloccaggio del mandrino.
10. Avvitare il dado di bloccaggio e serrare a fondo utilizzando l'apposita chiave di bloccaggio. Rilasciare
quindi il pulsante di bloccaggio del mandrino e togliere la chiave di bloccaggio.
11. Chiudere il binario di guida fino a bloccarlo.
