94 Dansk 2208335
*2208335*

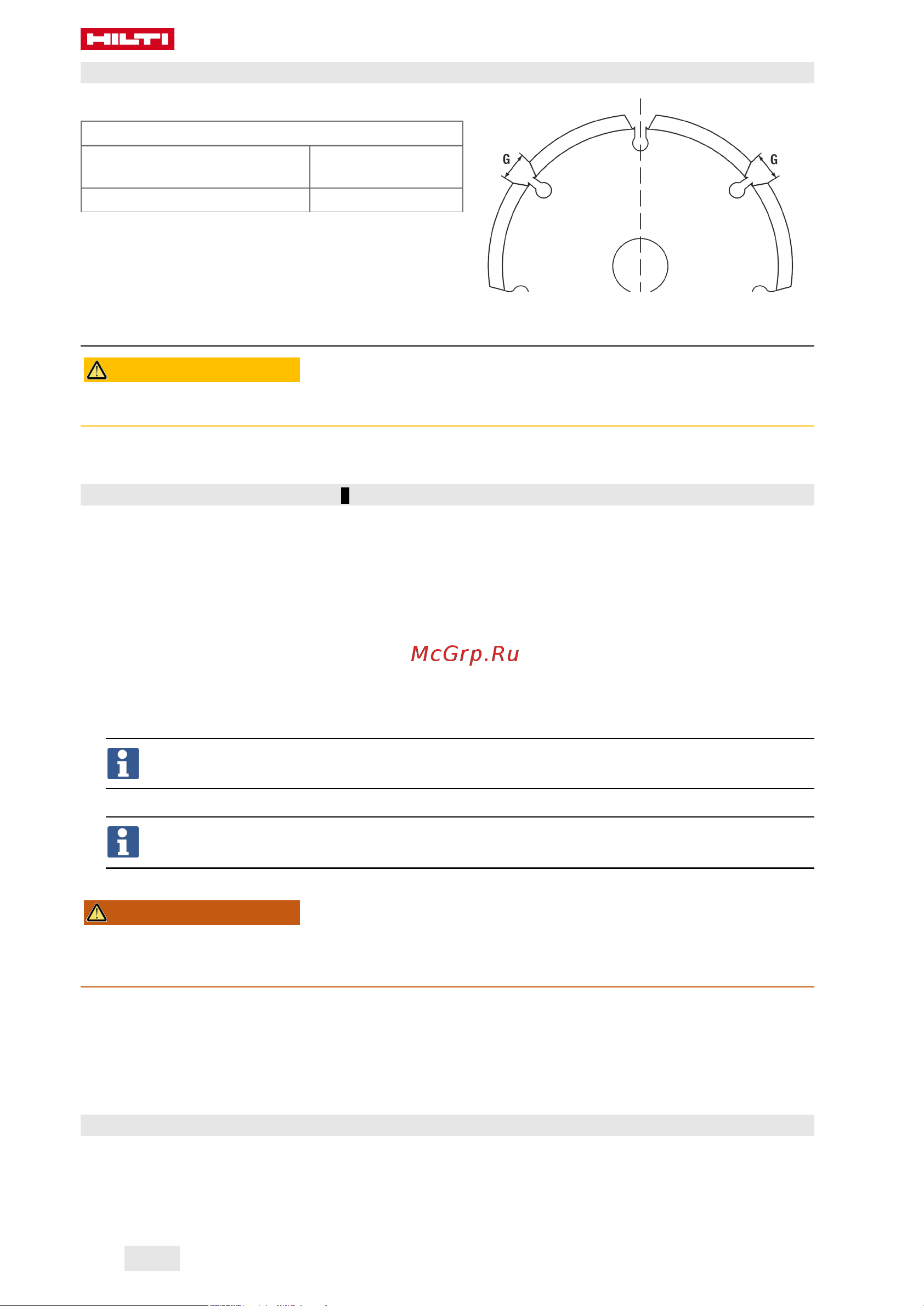

4.3 Egnede diamantklingers geometri
Diamantklinger skal opfylde følgende geometriske krav.
Tekniske data
Rillebredde mellem segmenter
(G)
≤ 15 mm
Skærevinkel negativ
5 Forberedelse af arbejdet
FORSIGTIG
Fare for personskader! Utilsigtet start af produktet.
▶ Træk stikket ud af stikkontakten, inden du foretager indstillinger eller skifter tilbehørsdele.
Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet.
5.1 Montering af diamantklinge 2
@
Spændenøgle
;
Spændemøtrik
=
Afstandsring
%
Diamantklinge
&
Spændeflange
(
Spindel (på rilleskærer)
)
Rotationsretningspil på huset
1. Læg maskinen på venstre side (libelle vender opad).
2. Tryk på slædefrigøringsknappen og hold den inde for at frigøre styreslæden.
3. Sving styreslæden ud, og slip slædefrigøringsknappen.
4. Sæt spændeflangen på spindlen.
5. Sæt den første diamantklinge på spændeflangen. I den forbindelse skal du være opmærksom på, at
rotationsretningspilen på diamantklingen stemmer overens med pilen på maskinen.
Overhold kravene til valg af egnede diamantklinger. → Side 94
6. Sæt det passende antal afstandsringe på spændeflangen i forhold til rillebredden.
Rillebredden fremkommer af tykkelsen på de to diamantklinger og afstandsringene derimellem.
Afstandsringene har en bredde på 4 mm, 7 mm, 13 mm og 22,5 mm.
7. Sæt den anden diamantklinge på.
ADVARSEL
Fare for personskader! Hvis ikke alle medfølgende afstandsringe monteres igen, kan diamantklingerne
løsne sig under brugen.
▶ Sæt altid alle resterende afstandsringe på spændeflangen efter montering af den anden diamantklinge.
8. Sæt de resterende afstandsringe på spændeflangen.
9. Tryk på spindellåseknappen, og hold den inde.
10. Skru spændemøtrikken på, og spænd den fast med spændenøglen. Slip derefter spindellåseknappen,
og fjern spændenøglen.
11. Sving styreslæden ind, indtil den går i indgreb.
5.2 Tilslutning af støvsuger
▶ Slut støvsugerslangen til støvsugertilslutningen på rilleskæreren.
