ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

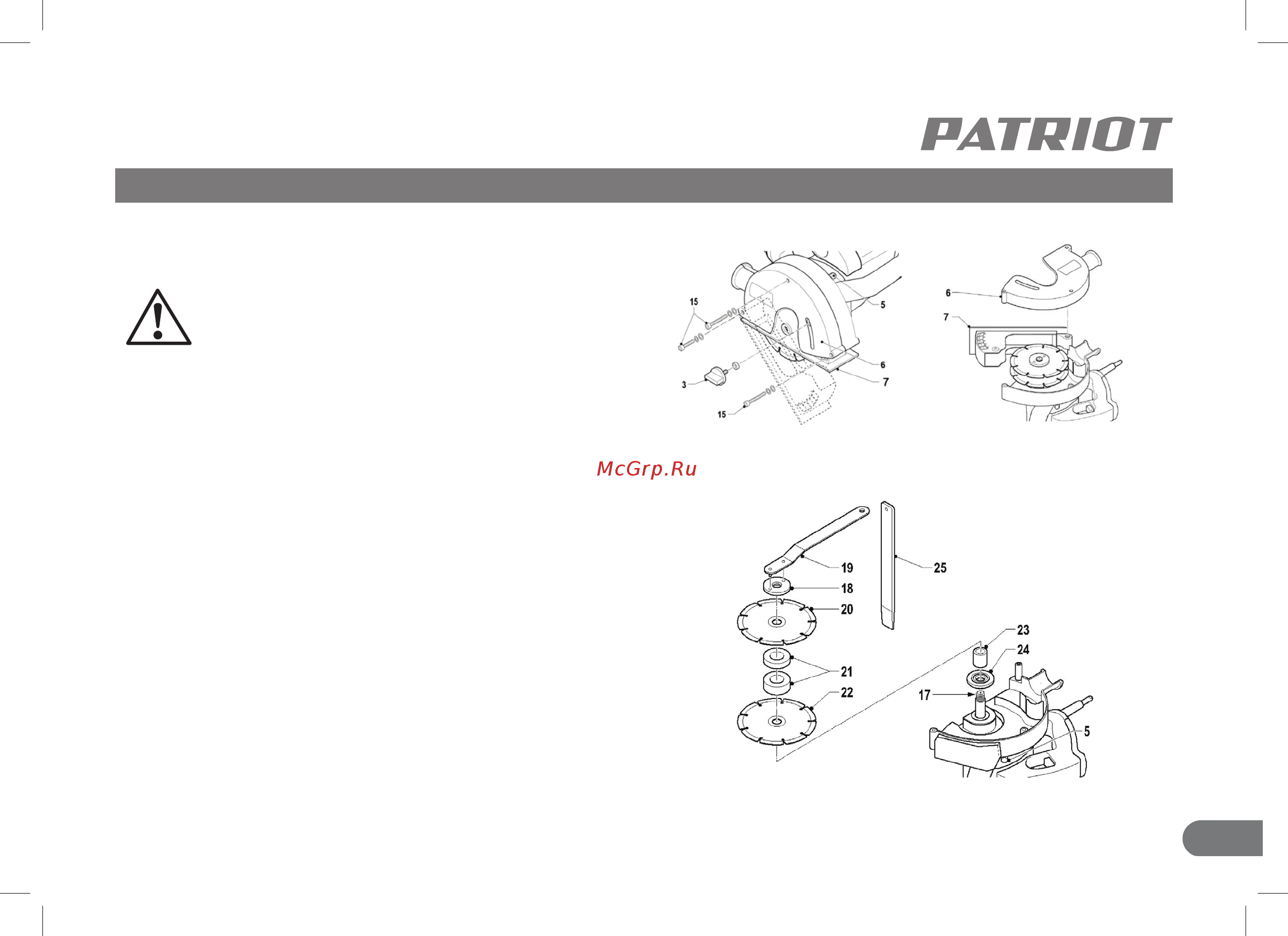

Замена режущих дисков (Рис. 2,3,4)

ВНИМАНИЕ! Перед любыми действиями по сборке/

регулировке отключите изделие от сети и дождитесь

остановки вращения дисков.

1. Ослабьте переключатель (3) и нижнее основание (7).

2. Снимите щиток (6).

3. Удерживайте кнопку блокировки шпинделя (5) нажатой, чтобы

заблокировать шпиндель (17).

4. Ослабьте фланец (18) с помощью фланцевого ключа (19).

5. Извлеките старый режущий диск (20), прокладки (21), старый

режущий диск (22), втулку шпинделя (23) и внутренний фланец

(24). При необходимости для извлечения прокладок (21) исполь-

зуйте расклинивающий упор (25).

Примечание! Убедитесь, что установленные режущие диски

вращаются в правильном направлении.

6. При необходимости очистите фланцы (18 и 24).

7. Установите внутренний фланец (24), втулку шпинделя (23), но-

вый режущий диск (22), прокладки (21) и новый режущий диск (20).

8. Надежно затяните внешний фланец (18) с помощью ключа (19).

9. Отпустите кнопку блокировки шпинделя (5).

10. Установите защитный щиток (6) и закрепите с помощью сто-

порного винта.

11. Поднимите основание (7) и прикрутите ограничитель (3).

Рис. 2

Рис. 4

Рис. 3
