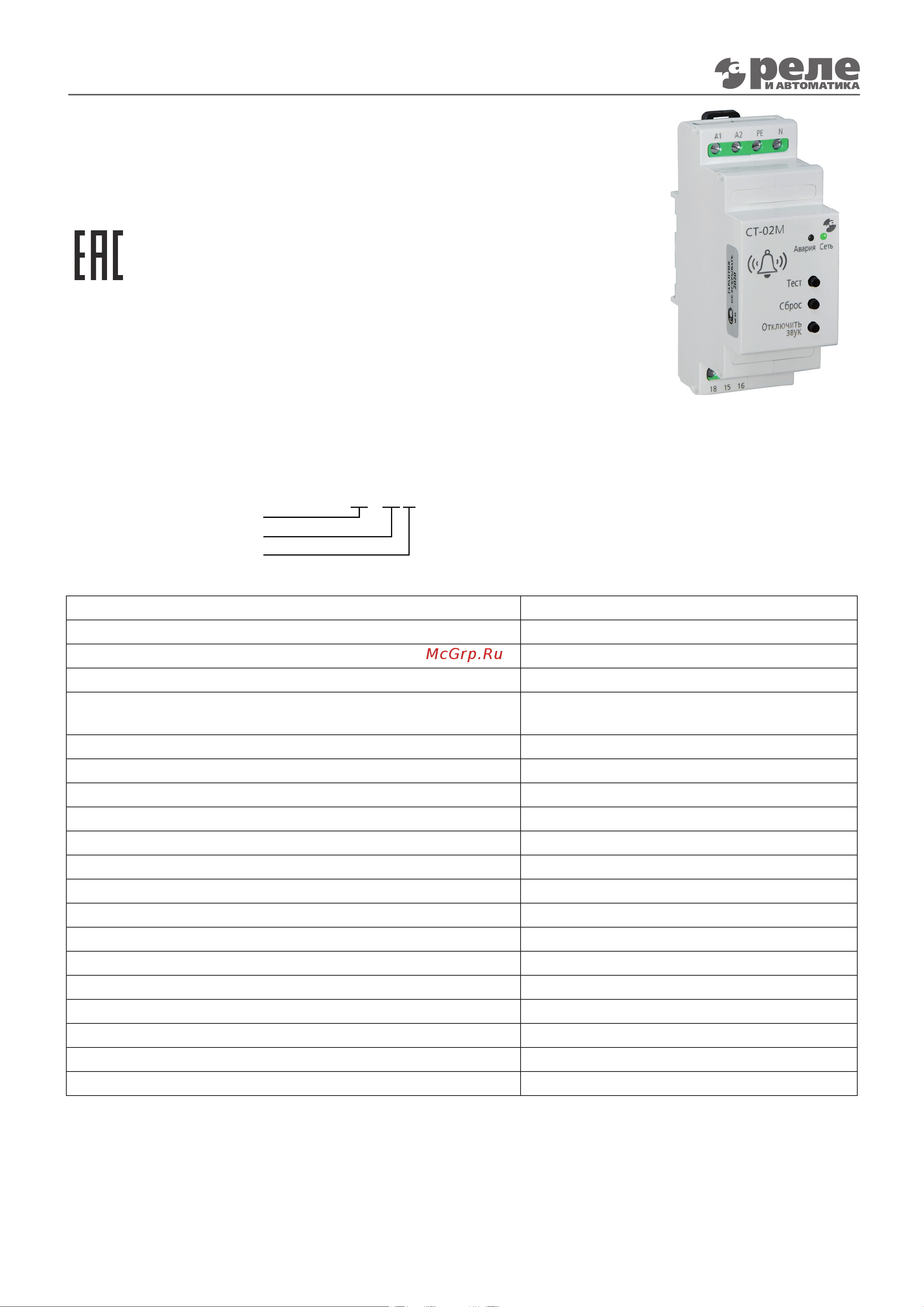

Сигнализатор тревог - реле контроля изоляции СТ-02М
Общие сведения
УслОвия эксплУатации
Диапазон рабочих температур - от -20 до +45
0
С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой
до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную вели-
чину напряжения питания и длительностью не более 10мкс.
Степень защиты реле IP40, выводных зажимов – IP20.
Сигнализатор предназначен для монтажа на плоскость и на DIN-рейку.
технические характеристики
Сигнализация аварийной ситуации световая и звуковая
Диапазон напряжения питания, В, частотой 50/60 Гц 80...240
Диапазон напряжения питания, В, постоянного тока 80...300
Пороговое значение сопротивления изоляции, кОм 50
Временная задержка включения сигнализации при снижении
сопротивления изоляции, с, не более 2
Измерительное напряжение, В, постоянного тока 12
Масса, кг, не более 0,25
Потребляемая мощность, Вт, не более 3
Число и род контактов 1 переключающий
Номинальный ток 5А
Коммутируемое напряжение 220В 50Гц / 24В пост.
Механическая износостойкость 10х10
6
циклов ВО
Электрическая износостойкость 1х10
5
циклов ВО
Диапазон рабочих температур -20…+45°С
Диапазон температур хранения -40…+80°С
Рабочее положение произвольное
Крепление устройства на плоскость , на DIN-рейку
Защита IP 40 со стороны лицевой панели
Сечение присоединяемых проводов 2.5мм
2
/с гильзой 1.5мм
2
Габаритные размеры 36х90х66мм
стрУктУра УслОвнОгО ОбОзначения
УстрОйствО и рабОта
Реле СТ-02М выполнено в корпусе для установки на DIN-рейку либо на плоскость.
На передней панели блока находятся светодиодные индикаторы «Сеть», «Авария» и кнопки «Тест», «Сброс»,
«Отключить звук».
В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети
и выходных контактов. Питание реле может осуществляться непосредственно от контролируемой сети. Цепи
питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически развязаны.
Произведите подключение сигнализатора тревог - реле контроля изоляции СТ-02М согласно схеме подклю-
СТ - 02M
Тип корпуса
Модификация
Сигнализатор тревог
(С) 2020.0312 =115
ТУ 27.12.24-007-17114305-2019
сигнализатОр тревОг - реле кОнтрОля изОляции
ст-02М
Сигнализатор тревог - реле контроля изоляции СТ-02М предназначено
для контроля сопротивления изоляции в однофазных и трехфазных сетях
переменного тока частотой 50Гц с изолированной нейтралью.
При ухудшении изоляции включается внутренняя система звукового и
светового оповещения, и переключаются контакты исполнительного реле.
инстрУкция пО эксплУатации
