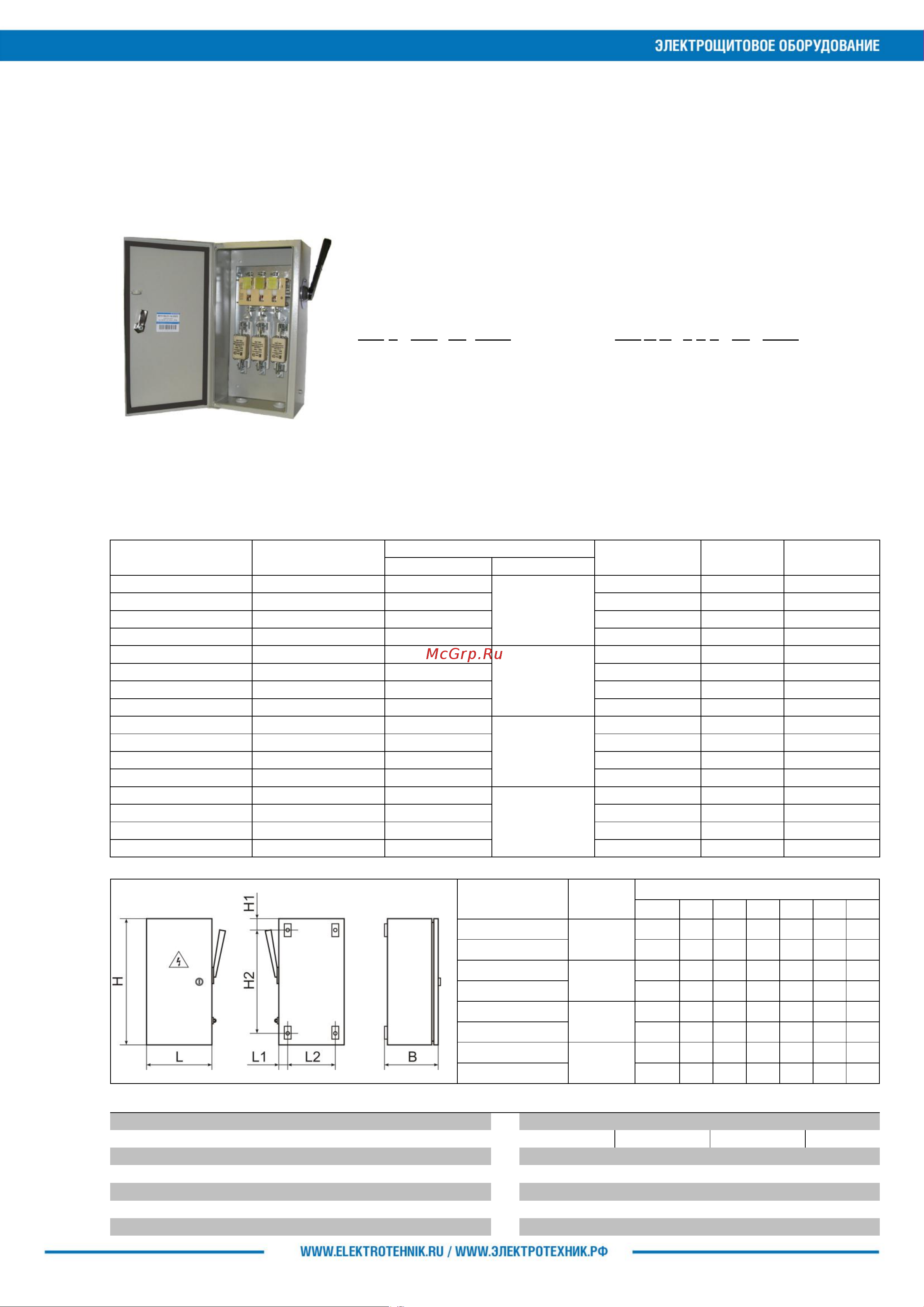

Ящики силовые серии ЯРП11, ЯРПП
Производим и поставляем
Товар сертифицирован
ГОСТ Р 51321.1-2007, ТУ3434-006-59826184-2007
Гарантийный срок - 2 года со дня ввода в эксплуатацию.
1. Назначение.
Ящики силовые серии ЯРП, ЯРП11М предназначены для применения в электрических установках
переменного тока напряжением до 380В частоты 50Гц и постоянного тока 220В. Служат для
управления оборудованием, осуществляющим передачу, распределение и преобразование
электрической энергии, а также для защиты электрических цепей от токов перегрузки и токов
короткого замыкания. Ящики силовые комплектуются рубильниками серии ВР и
предохранителями серии ПН2 или ППН. Покраска порошковая.
2. Структура условного обозначения.
1. Ящик с Рубильником и Предохранителями
2. Исполнение вводного аппарат:
отсутствие буквы – рубильник;
П - переключатель
2. Номинальный рабочий ток, А
3. Степень защиты
4. Климатическое исполнение и категория
размещения
ЯРП
-
ХХХ
-
ХХ
ХХХХ
1
3
4
5
1. Ящик с Рубильником и Предохранителями
2. Номер серии
3. Модернизированная серия
4. Исполнение вводного аппарата:
3 – рубильник; 7 – переключатель.
5. Номинальный рабочий ток:
1 – 100А; 5 – 250А; 7 – 400А; 9 – 630А.
6. Схема исполнения: 1 - трехполюсный
7. Степень защиты
8. Климатическое исполнение и категория
размещения
ЯРП
11
М
-
Х
Х
Х
-
ХХ
ХХХХ
1
2
3
4
5
6
7
8
3. Номенклатура и краткие технические характеристики.
Наименование
Номинальный
рабочий ток In, А
Тип рубильника
Тип
предохранителя
Степень
защиты
Артикул
Наименование
Число
направлений
ЯРП11М-311-54 УХЛ2
100
ВР3231-В31250
1
ПН2-100
IP54
ЕТ055641
ЯРП11М-351-54 УХЛ2
250
ВР3235-В31250
ПН2-250
IP54
ЕТ502485
ЯРП11М-371-54 УХЛ2
400
ВР3237-В31250
ПН2-400
IP54
ЕТ053503
ЯРП11М-391-54 УХЛ2
630
ВР3239-В31250
ПН2-630
IP54
ЕТ053504
ЯРП11М-711-54 УХЛ2
100
ВР3231-В71250
2
ПН2-100
IP54
ЕТ547085
ЯРП11М-751-54 УХЛ2
250
ВР3235-В71250
ПН2-250
IP54
ЕТ547086
ЯРП11М-771-54 УХЛ2
400
ВР3237-В71250
ПН2-400
IP54
ЕТ547087
ЯРП11М-791-54 УХЛ2
630
ВР3239-В71250
ПН2-630
IP54
ЕТ547088
ЯРП-100-54 УХЛ3
100
ВР3231-В31250
1
ПН2-100
IP54
ЕТ519423
ЯРП-250-54 УХЛ3
250
ВР3235-В31250
ПН2-250
IP54
ЕТ519767
ЯРП-400-54 УХЛ3
400
ВР3237-В31250
ПН2-400
IP54
ЕТ519768
ЯРП-630-54 УХЛ3
630
ВР3239-В31250
ПН2-630
IP54
ЕТ520715
ЯРПП-100-54 УХЛ3
100
ВР3231-В71250
2
ПН2-100
IP54
ЕТ547081
ЯРПП-250-54 УХЛ3
250
ВР3235-В71250
ПН2-250
IP54
ЕТ547082
ЯРПП-400-54 УХЛ3
400
ВР3237-В71250
ПН2-400
IP54
ЕТ547083
ЯРПП-630-54 УХЛ3
630
ВР3239-В71250
ПН2-630
IP54
ЕТ547084
4. Габаритные и установочные размеры.
Тип ящика
Габарит
по току
Размеры, мм
H
L
B
L1
L2
H1
H2
ЯРП, ЯРП11М-3
100А
450
240
175
35
170
30
390
ЯРПП, ЯРП11М-7
455
305
185
20
265
40
375
ЯРП, ЯРП11М-3
250А
550
280
180
30
220
30
490
ЯРПП, ЯРП11М-7
655
400
220
20
360
45
565
ЯРП, ЯРП11М-3
400А
650
400
220
25
350
30
590
ЯРПП, ЯРП11М-7
655
400
220
20
360
45
565
ЯРП, ЯРП11М-3
630А
855
450
270
25
400
30
795
ЯРПП, ЯРП11М-7
855
450
270
25
400
30
795
5. Основные технические характеристики.
Номинальное рабочее напряжение Ue, В
~380/220
Номинальный рабочий ток In, А
100
250
400
630
Номинальное напряжение изоляции Ui, В
500
Число полюсов
3
Режим работы
продолжительный
Степень защиты
IP54
Климатическое исполнение и категория размещения
УХЛ2; УХЛ3
